Всмукателен колектор — демонтаж и монтаж (Audi 100 C3)

Оттегляне

1. Свалете капачките и гайките, закрепващи горния капак на двигателя, след което свалете капака.

2. Отстранете модула на въздушния филтър, както е описано в Глава 2.

3. Където е приложимо, отстранете гайките и болтовете и отстранете EGR клапана и тръбния възел от всмукателния и изпускателния колектори. Изключете вакуумната тръба и отстранете уплътненията.

4. Разхлабете скобата и разкачете въздуховода от всмукателния колектор.

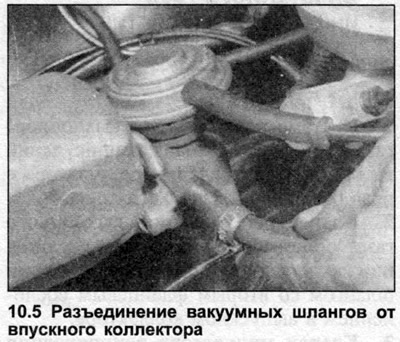

5. Разхлабете скобите и откачете вакуумните маркучи (вижте илюстрацията).

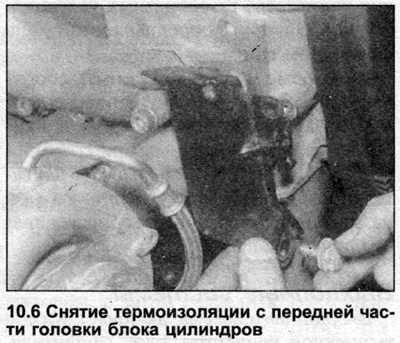

6. При някои двигатели е необходимо да развиете болтовете и да премахнете топлоизолацията от предната част на главата на цилиндъра (вижте илюстрацията).

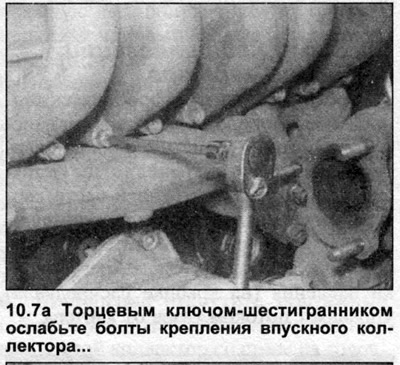

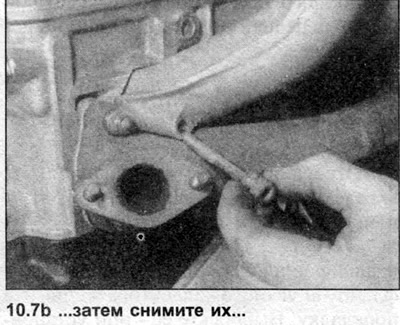

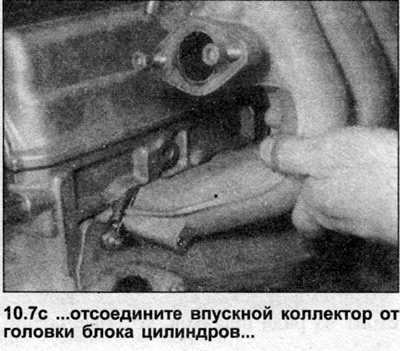

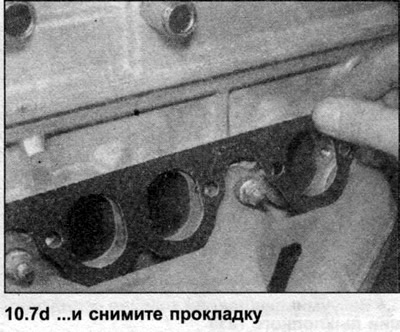

7. С помощта на гаечен ключ постепенно развийте болтовете, закрепващи всмукателния колектор към главата на цилиндъра, след това отделете колектора и отстранете уплътнението (вижте илюстрациите).










8. Почистете повърхностите под полагането на колектора и главата на цилиндровия блок.

Инсталиране

9. Инсталирайте в обратен ред, но поставете ново уплътнение и затегнете болтовете до въртящия момент, посочен в Спецификации.
