Кормилен механизъм — премахване и монтиране (Audi 100 C3)

1. Поставете ръчната спирачка, повдигнете предната част на колата с крик и я закрепете върху стойки на осите. Свалете колелата.

2. Разкачете вътрешните краища на напречната щанга, вижте. Глава 20, параграф 3.

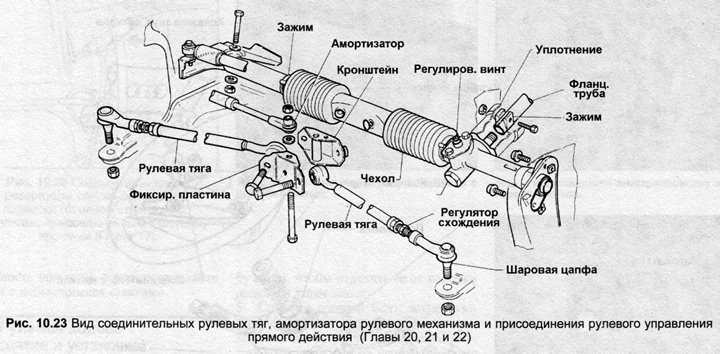

3. Ако има такъв, отстранете болта, закрепващ амортисьора на кормилното управление към кормилната връзка.

4. Разхлабете и отстранете болта, закрепващ тръбата на фланеца към зъбното колело на кормилното колело, избийте тръбата на фланеца от предавката.

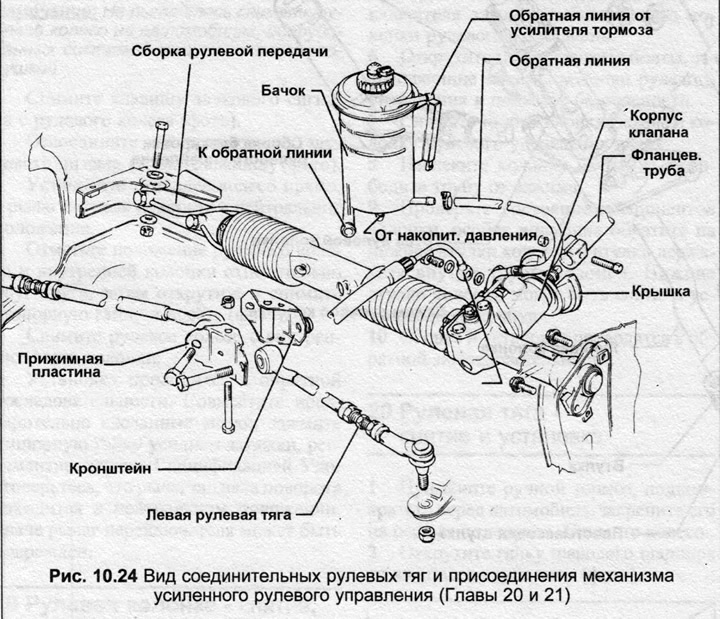

5. При модели, оборудвани със сервоусилвател на волана, поставете контейнер под кормилното устройство, отстранете съединителната гайка и болта и отделете хидравличните захранващи и връщащи линии. Отстранете уплътненията.

6. Развийте монтажните болтове и извадете кормилното устройство през отвора в крилото.

7. Монтажът се извършва в обратен ред. Използвайте нова заключваща плоча, когато монтирате болтовете на кормилната щанга. Затегнете всички гайки и болтове според спецификацията и, при моделите със сервоуправление, напълнете или долейте резервоара с хидравлична течност, както е описано в Глава 25.
