Съдържание: Момичешка подкрепа ↓ Тевес подкрепа ↓
1. Отстранете шублера, както е описано в Глава 11, почистете го отвън.

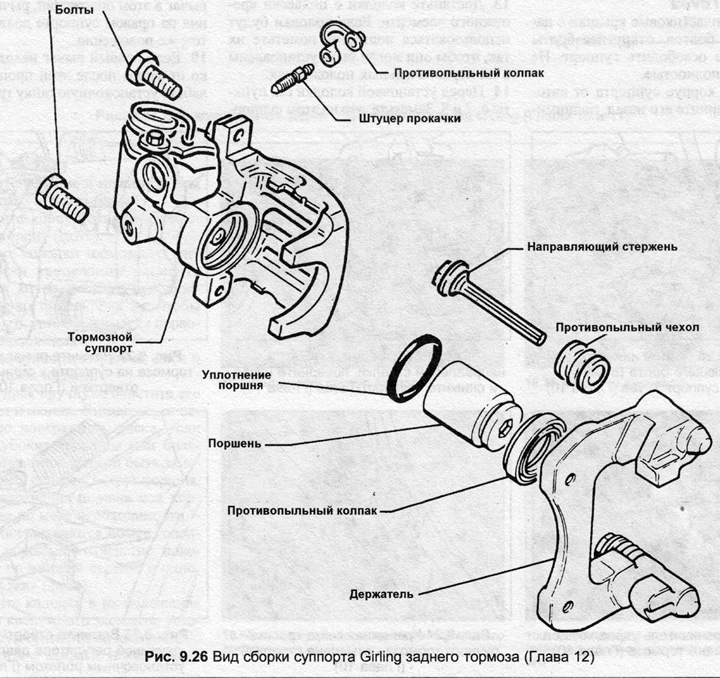

Момичешка подкрепа

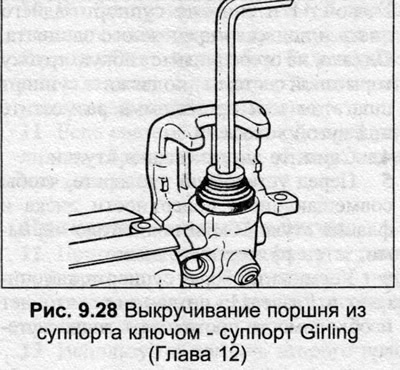

2. Развийте буталото от цилиндъра, отстранете капачката за прах на буталото.

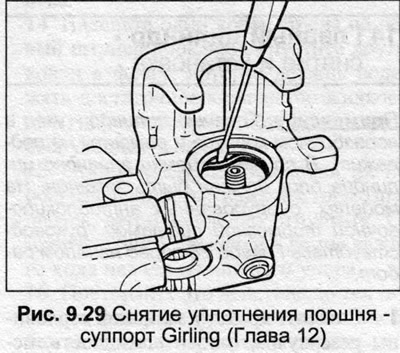

3. С помощта на тъпа отвертка отстранете уплътнението от отвора на цилиндъра, като внимавате да не надраскате стените на отвора.
4. Почистете компонентите на шублера с метилов алкохол и оставете да изсъхне.
5. Проверете състоянието на буталото и отвора на шублера, ако е необходимо, сменете модула на шублера. Също така сменете щифтовете и почистете ботушите.
6. Ако компонентите са в задоволително състояние, използвайте ремонтния комплект, състоящ се от нови уплътнения и капачка за прах по време на монтажа.
7. Монтирайте новото уплътнение в жлеба на цилиндъра. Нанесете тънък слой паста върху уплътнението и цилиндъра.

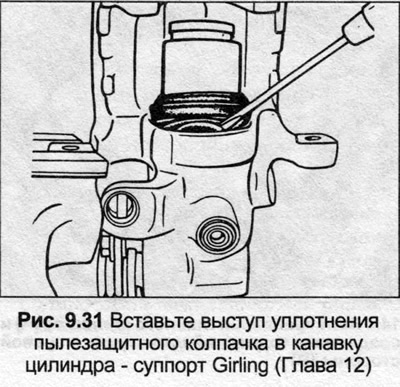

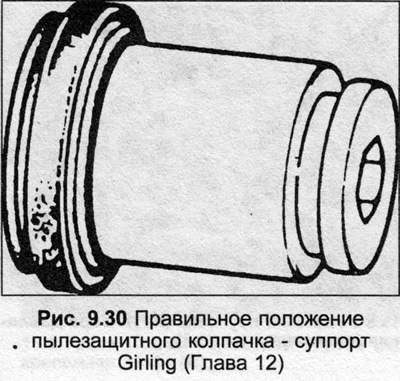

8. Поставете капачката за прах върху буталото (фиг. 9.30). Монтирайте издатината на уплътнението на капачката за прах в жлеба на отвора на цилиндъра с помощта на отвертка.
9. Смажете буталото с паста и го завийте в цилиндъра. След като завиете буталото, доколкото е възможно, поставете външната издатина на капачката за прах в жлеба на буталото.
Тевес подкрепа
10. С помощта на помпа или компресор издухайте буталото от цилиндъра, поставете блок вътре, за да предотвратите повреда на буталото.
11. Свалете капачката за прах на буталото.
12. С помощта на тъпа отвертка отстранете уплътнението от отвора на цилиндъра.
13. Почистете компонентите на шублера с метилов алкохол, оставете да изсъхне.
14. Внимателно проверете частите, както е описано в точки 5 и 6, проверете допълнително и, ако е необходимо, сменете гумените и полимерни втулки на водещия щифт.
15. Монтирайте новото уплътнение в жлеба на цилиндъра.

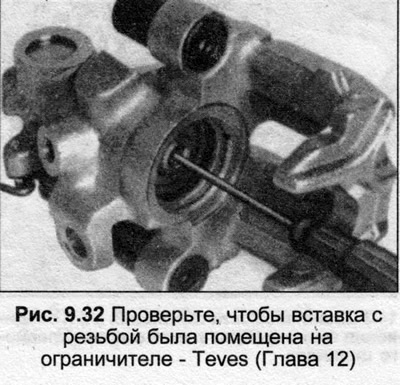

16. Поставете отвертка през вложката с резба в шублера и натиснете вложката назад, докато спре. Проверете дали вложката се върти свободно.
17. Поставете капачката за прах върху буталото, нанесете тънък слой паста върху буталото, уплътнението и отвора на цилиндъра.
18. Монтирайте издатината на уплътнението на капака за прах в жлеба на отвора на цилиндъра.
19. Завъртете буталото така, че резбата да пасне на резбата на вложката. Натиснете буталото в цилиндъра.
Фиг. 9.27 Изглед на комплекта на задния спирачен апарат Teves (Глава 12)
1 - Окачване на крепежния елемент
2 - Капачка за прах
3 - Гумена втулка
4 - Полимерна втулка
5 — Спирачен апарат
6 — Нипел за обезвъздушаване
7 — Капак
8 - Водещ болт
9 — Бутало
10 — Уплътнение на буталото
11 — Капак на болта
