Оттегляне
Изключете проводниците на запалителните свещи и високоволтовия проводник на бобината на запалването от разпределителя на запалването.
Развийте пружинните ключалки и свалете капака на разпределителя на манометъра.
Отделете гнездото на разпределителя на датчика за запалване.
Отстранете ротора на разпределителя на датчика за запалване.
Отстранете фланеца на корпуса на разпределителя.
Отстранете разпределителя на запалването.
Инсталиране
Завъртете коляновия вал на двигателя в положение, съответстващо на TDC на буталото на 1-ви цилиндър, като подравните маркировката на шайбата на разпределителния вал с равнината на уплътнението на капака на главата на цилиндъра.

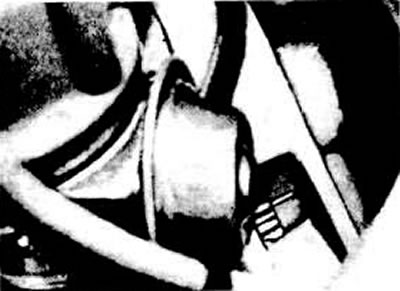

Маркировки за момента на запалване върху маховика на коляновия вал и капака на съединителя
Уверете се, че прорезът на задвижващия вал на разпределителя на запалването е успореден на оста на коляновия вал и, ако е необходимо, го поставете в правилната позиция.
Преди да инсталирате разпределителя на запалването, завъртете ролката така, че дистанционната плоча на ротора да е насочена към маркировката на корпуса, която съответства на TDC на хода на компресия на буталото на 1-ви цилиндър.
Поставете отново разпределителя на запалването, като се уверите, че съединителят на разпределителния вал е правилно ориентиран.
Сменете фланеца и затегнете контрагайката.
Поставете отново капачката на разпределителя, като се уверите, че не е напукана или замърсена.
Прикрепете проводници с високо напрежение и свържете гнездото на разпределителя на датчика за запалване.

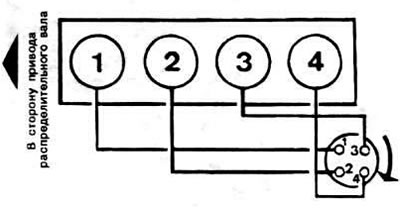

Схема на свързване за високо напрежение
Задайте момента на запалване.
