Препоръки за демонтаж на двигател
Моля, прочетете внимателно този раздел, преди да започнете.
Ако двигателят се демонтира за ремонт, е необходимо да се избере място за извършване на работата, да се осигури място за обслужване и съхранение на резервни части. Препоръчително е ремонтът да се извършва в сервиз или в гараж с равен хоризонтален под с чиста твърда повърхност.
Преди да свалите, почистете и измийте двигателя и двигателен отсек. За да извадите двигателя, използвайте повдигащ механизъм, който ви позволява безопасно да повдигнете захранващия блок.
Ако демонтирате двигателя за първи път, трябва да поканите опитен специалист. Някои работи трябва да се извършват с асистент.
Всички скоби и яки, които са повредени или срязани по време на демонтирането на двигателя, се сменят с нови по време на монтажа на двигателя.
Двигателят е изваден напред без скоростната кутия.
Източената охлаждаща течност трябва да се събере и изхвърли.
Преди да изключите батерията, разберете дали имате код за активиране на радиото.
Премахване
Изключете запалването и разкачете заземяващия проводник от акумулатора.
Отстранете капачката на разширителния съд.

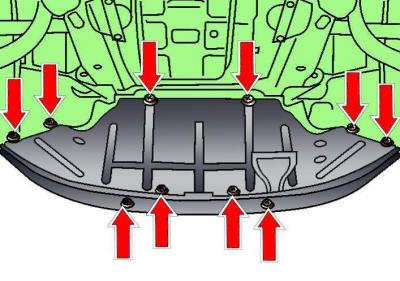

Фиг. 3.1–1. Местоположение на крепежните елементи за монтиране на долния калник в двигателното отделение
Освободете крепежните елементи, показани със стрелките на фиг. 3.1–1 и отстранете долния предпазител срещу пръски на двигателното отделение.

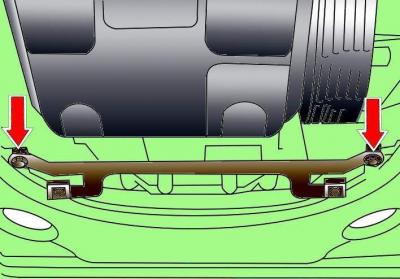

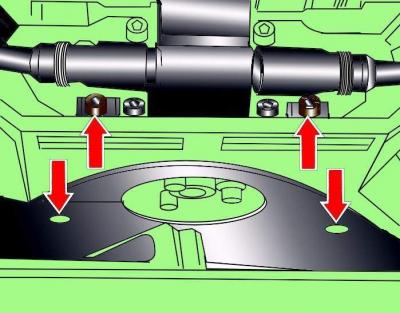

Фиг. 3.1–2. Местоположение на монтажните болтове на долната скоба на калника в двигателното отделение
Разхлабете двата болта и свалете долната скоба на калника на двигателното отделение (фиг. 3.1–2)
Поставете съд за отцеждане под двигателя, за да съберете охлаждащата течност.

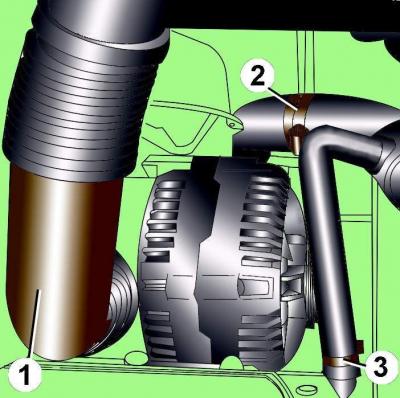

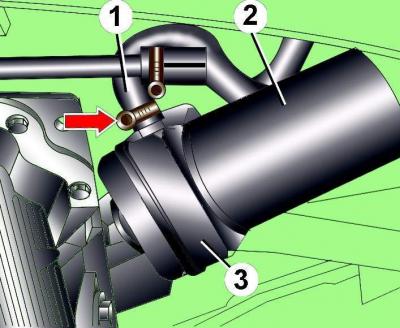

Фиг. 3.1–3. Разположение на въздуховода (1) и скобите (2 и 3) за закрепване на маркучите на охладителната система
Разхлабете скоба 3 (фиг. 3.1–3), отстранете маркуча и източете охлаждащата течност в съда.
Разхлабете скоба 2, свалете маркуча, преместете го надолу и източете охлаждащата течност от радиатора.
Изключете монтажа на въздуховод 1 от генератора.

Фиг. 3.1–4. Разположение на масления филтър и масления топлообменник: 1 – маркуч; 2 – маслен филтър; 3 – маслен топлообменник
Изключете допълнителния маркуч за охлаждаща течност в долната част на масления охладител и източете охлаждащата течност в съда. На фиг. 3.1–4 стрелката показва скобата за закрепване на допълнителния маркуч на охладителната система към масления топлообменник.

Фиг. 3.1–5. Местоположение на пробката за източване на охлаждащата течност от блока на двигателя
Отстранете пробката за източване на охлаждащата течност, показана на фиг., от цилиндровия блок на двигателя. 3.1–5 стрелка.
При монтажа на пробката трябва да се използва нов уплътнителен пръстен.

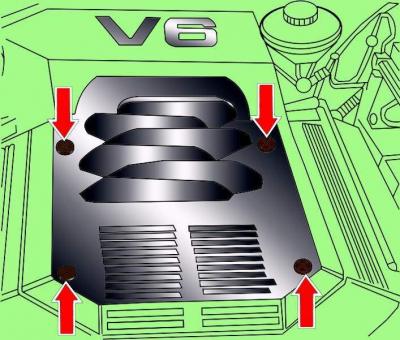

Фиг. 3.1–41. Местоположение на монтажните винтове на корпуса на двигателя
Отстранете четирите винта и свалете капака на двигателя (вижте Фиг. 3.1–41).

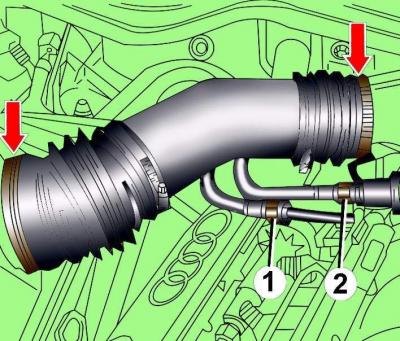

Фиг. 3.1–42. Разположение на скобите за закрепване на въздушната тръба на разходомера и всмукателната тръба: 1 – тръба за подаване на гориво; 2 – маркуч за подаване на гориво
Разхлабете скобите и отстранете тръбата за въздух, свързваща разходомера и всмукателната тръба (вижте Фиг. 3.1–42).

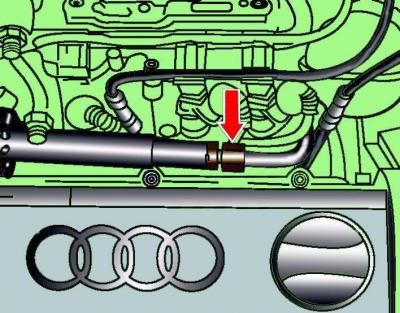

Предупреждение: Горивната система е под налягане. Преди да изключите компонентите на горивната система, е необходимо да освободите налягането в системата. За да направите това, покрийте мястото, където горивната система е изключена с чист парцал и, като внимавате, плавно развийте свързващата гайка.
Развийте гайките и изключете маркуча за подаване на гориво от тръбопровода (вижте Фиг. 3.1–42).

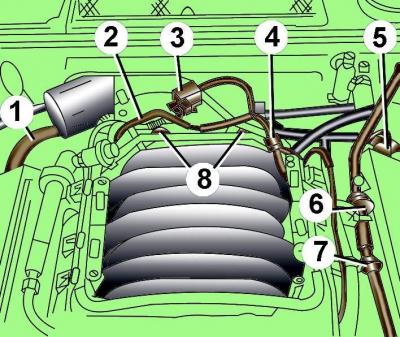

Фиг. 3.1–6. Разположение на маркучите в горната част на двигателя: 1 – маркуч за вентилация на картера; 2, 4, 6, 7 – вакуумни маркучи; 3 – вентил за превключване на смукателния тръбопровод; 5 – свързване на вакуумния маркуч към усилвателя на спирачките; 8 – винтове за закрепване на въздуховода на дросела
Изключете маркуча за вентилация на картера от десния капак на главата на цилиндъра (фиг. 3.1–6).
Завъртете вентил 3, за да превключите смукателния тръбопровод и го преместете заедно с тръбопровода настрани.
Внимателно отстранете вакуумния маркуч 6.
Развийте винтовете 8 и отстранете въздушната тръба от тялото на дросела.
Изключете маркуча за вентилация на картера от левия капак на главата на цилиндъра.
Отстранете маркуча на усилвателя на спирачката от съединителя и извадете съединителя от скобата.

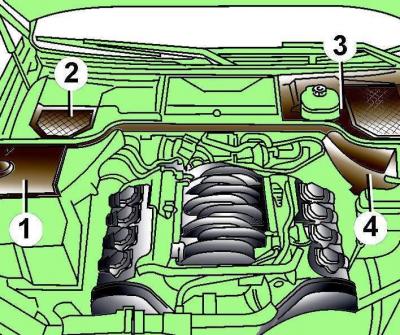

Фиг. 3.1–7. Разположение на защитните капаци (1–4) в задната част на двигателното отделение
Отстранете защитните капаци 1–4 в задната част на двигателното отделение (фиг. 3.1–7).

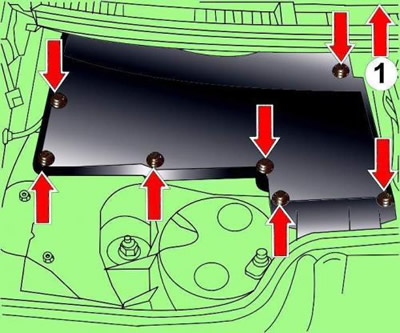

Фиг. 3.1–8. Местоположение на винтовете и посока на отстраняване (1) на корпуса на контролния блок
Завъртете левия капак, покриващ блока за управление в посоката, посочена от стрелката (1, фиг. 3.1–8) и отстранете задния десен винт.
Отстранете останалите монтажни винтове, показани със стрелките на фиг. 3.1–8.
Свалете капака на контролния блок.

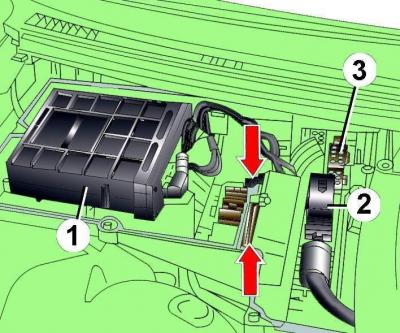

Фиг. 3.1–9. Разположение на блока за управление на двигателя (1), блока за управление на задвижването (2) и електрическите съединители (3) върху преградата на двигателното отделение
Изключете електрическите съединители от блока за управление на двигателя 1 (фиг. 3.1–9) и блока за управление на задвижването 2, както и всички електрически съединители на преградата на двигателното отделение. Стрелките показват местоположението на винтовете, закрепващи корпуса на предпазителя.
Изключете електрическия конектор от блока за управление GRA.
Отстранете уплътнителната плоча, разположена между двигателното отделение и резервоара на радиатора.
Освободете електрическото окабеляване от скобите в двигателното отделение.
Развийте втулките, закрепващи електрическото окабеляване към преградата на двигателното отделение и преместете електрическото окабеляване настрани.

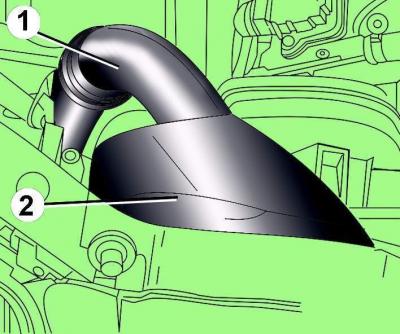

Фиг. 3.1–10. Местоположение на въздуховода (1) и въздухозаборника (2) близо до предната напречна греда на двигателя
Отделете въздухозаборник 2 (фиг. 3.1–10) от предната напречна греда и го отстранете заедно с въздуховод 1.

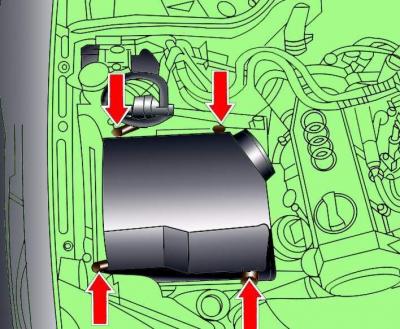

Фиг. 3.1–11. Местоположение на винтовете, закрепващи горната част на корпуса на въздушния филтър
Отстранете четирите винта, показани със стрелките на фиг. 3.1–11, като закрепите горната част на корпуса на въздушния филтър, като същевременно разкачите електрически съединители 1–3 и ги преместите настрани.

Фиг. 3.1–12. Местоположение на съединителната гайка за закрепване на нагнетателната тръба на хидравличната помпа
Развийте съединителната гайка и разкачете нагнетателната линия на хидравличната помпа (фиг. 3.1–12).

Фиг. 3.1–13. Местоположение на скобата на вакуумния маркуч към клапана AKF
Разхлабете скобата и откачете вакуумния маркуч от клапана AKF (фиг. 3.1–13).
Автомобили с ГРА

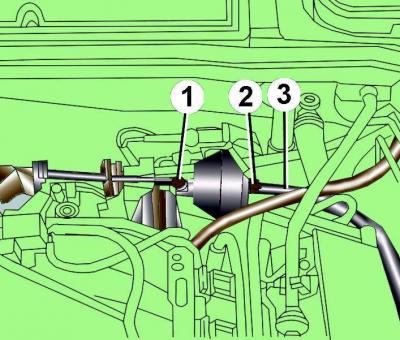

Фиг. 3.1–14. Местоположение на контролния прът (1), монтажната гайка на вакуумния блок (2) и вакуумния маркуч (3)
Изключете управляващия прът 1 (фиг. 3.1–14) от вакуумния блок.
Отстранете вакуумния маркуч 3 от вакуумния блок.
Развийте гайката 2 и отстранете вакуумния блок.
Всички коли

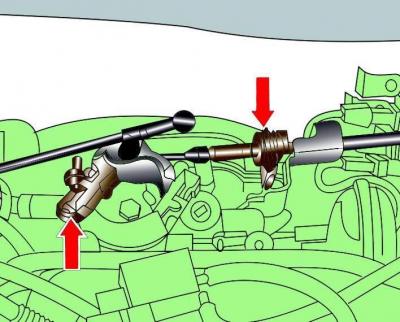

Фиг. 3.1–15. Точките на закрепване на кабела на газта към дроселната клапа и корпуса на кабела на газта към скобата
Изключете кабела на газта от дроселната клапа и извадете корпуса на кабела от скобата (фиг. 3.1–15).

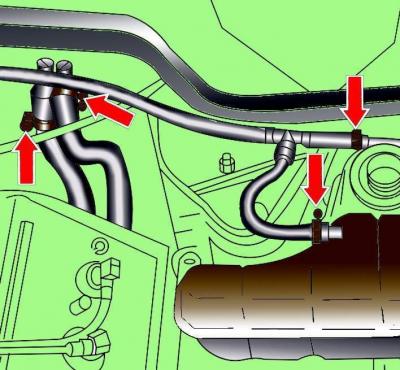

Фиг. 3.1–16. Разположение на скоби за закрепване на маркучите на охладителната система към разширителния резервоар (стрелки вдясно) и към арматурата на нагревателя (стрелки вляво) върху преградата на двигателното отделение
Разхлабете скобите и разкачете маркучите, свързващи средната тръба на охладителната система и разширителния резервоар (стрелките вдясно на фиг. 3.1–16).
Разхлабете скобите (стрелки вляво) и откачете маркучите на охладителната система, отиващи към нагревателя.
Преместете маркучите в долната дясна страна на двигателното отделение.

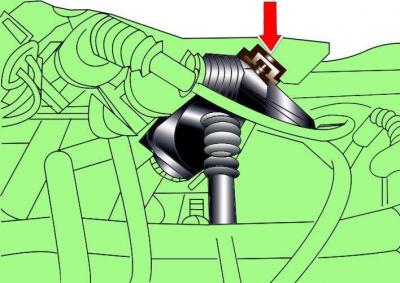

Фиг. 3.1–17. Посока на движение на ключалката на електрическия конектор
Изключете всички електрически конектори на предната стена, като преместите ключалката по посока на стрелката (фиг. 3.1–17).
Разкачете електрическите конектори на ламбда сензорите и отстранете проводниците, отиващи към ламбда сензорите от скобите.
Освободете всички електрически кабели на двигателя от скобите.
Автомобили с ръчна скоростна кутия
Изключете електрическия конектор от сензора на скоростомера (стрелка А на фиг. 3.1–18).

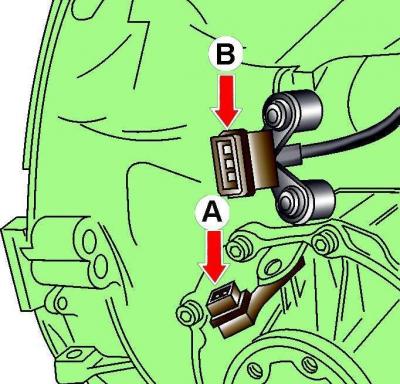

Фиг. 3.1–18. Местоположение на електрическите съединители за сензора на скоростомера (A) и превключвателя за заден ход (B)
Изключете електрическия конектор от превключвателя за заден ход - мултифункционален сензор (стрелка IN).
Всички коли
Развийте монтажните гайки на изпускателния колектор и изпускателната тръба, достъпни отгоре.
Отстранете, но не напълно, горните болтове, закрепващи скоростната кутия към двигателя.

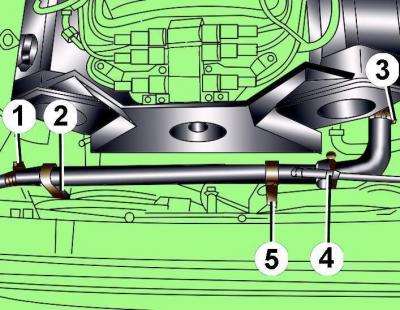

Фиг. 3.1–19. Крепежни елементи на средната тръба на охладителната система: 1, 3 – скоби; 2, 5 – болтове; 4 – маркуч
Отстранете средната тръба на охладителната система, като разхлабите скоби 1 и 3 (фиг. 3.1–19), развийте монтажните болтове 2 и 5 и откачете маркуча 4 от нея.
Автомобили с електрически вентилатор на радиатора
Отстранете винтовете, отстранете електрическия вентилатор на радиатора и го оставете настрана със свързаните проводници.
Автомобили с вискозен вентилатор на радиатора
Развийте капака на вентилатора и го отстранете.

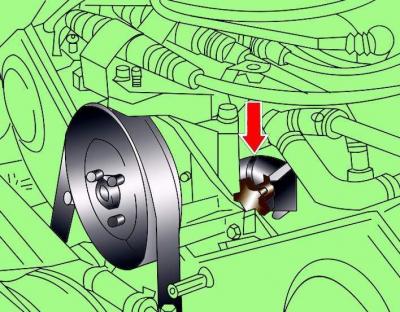

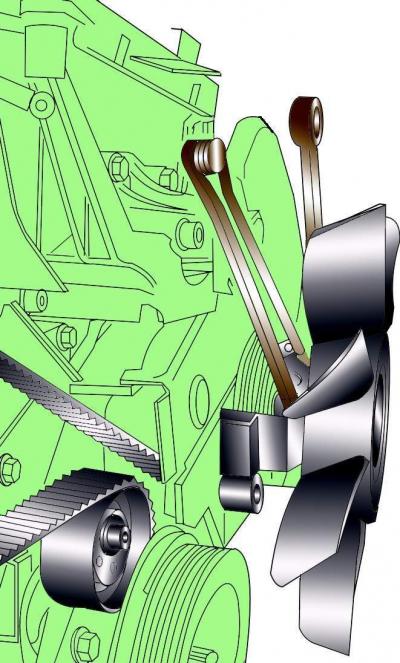

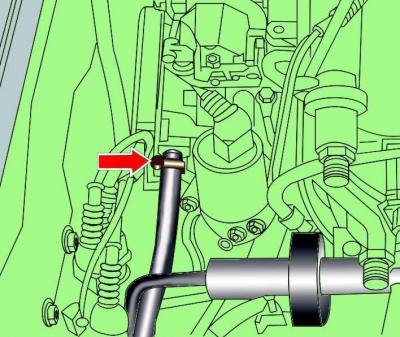

Фиг. 3.1–40. Отстраняване на монтажния болт на вентилатора на радиатора
Докато държите шайбата на вентилатора на радиатора от завъртане със специален ключ 3212, използвайте обикновен ключ, за да развиете монтажния болт на шайбата. Тъй като болтът има лява резба, той трябва да се завърти по посока на часовниковата стрелка, за да се разхлаби (виж Фиг. 3.1–40).
Повдигнете вентилатора на радиатора и го извадете от автомобила.
Всички коли

Фиг. 3.1–43. Местоположение на винтовете, закрепващи капака на поликлиновия ремък
Разхлабете винтовете и свалете капака на поликлиновия ремък (вижте Фиг. 3.1–43).

Фиг. 3.1–20. Монтиране на специално устройство (1) за закрепване на маркуча за подаване на гориво към хидравличната помпа
С помощта на специалния инструмент (фиг. 3.1–20) свържете маркуча за подаване на гориво към хидравличната помпа. В долния ляв ъгъл на двигателното отделение разхлабете скобата и отстранете болта, закрепващ скобата на маркуча за подаване на гориво.
Преместете специалния инструмент надолу между капака на зъбния ремък и главата на цилиндъра или цилиндровия блок.
Поставете чист парцал под хидравличната помпа, за да съберете изтичащото масло.
Автомобили с ръчна скоростна кутия

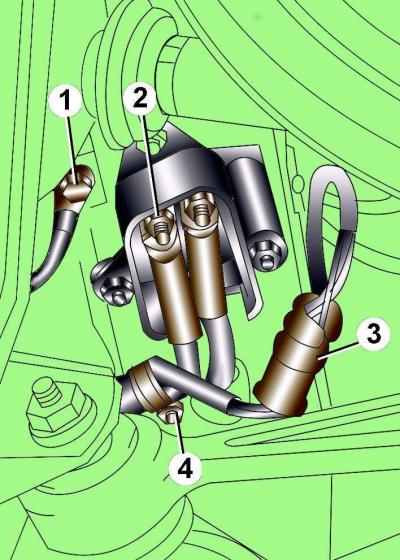

Фигура. 3.1–21. Елементи за закрепване на кабели и конектори: 1 – в болт за закрепване на кабели "на маса"; 2 – гайка за закрепване на проводника; 3 – електрически конектор; 4 – скоба
Освободете фиксатора и изключете електрическия конектор 3 (фиг. 3.1–21).
Отстранете капака, покриващ електрическите връзки.
Развийте болт 1, закрепващ заземяващия проводник.
Развийте 2-те гайки, закрепващи проводниците.
Развийте скобата 4, закрепваща електрическите проводници, и преместете проводниците настрани.
Автомобили с климатик и/или автоматична скоростна кутия
Предупреждение: Използвайте тебешир, маркер или боя, за да маркирате посоката на въртене на поликлиновия ремък. Ако поликлиновият ремък се върти в обратна посока по време на монтажа, той ще се повреди.

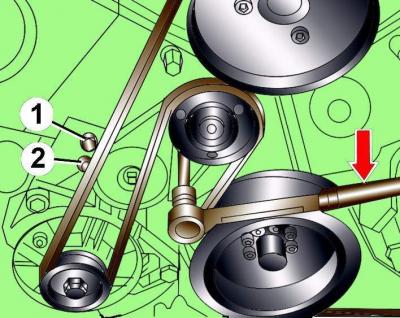

Фиг. 3.1–44. Разхлабване на опъна на поликлиновия ремък: 1, 2 – местата на щифтовете за фиксиране на обтягащия механизъм. Стрелката показва посоката на въртене на шестостенния ключ за намаляване на напрежението на поликлиновия ремък
С помощта на шестостенен ключ 10 mm разхлабете обтягането на поликлиновия ремък, като завъртите обтегача по посока на часовниковата стрелка, докато отворите съвпаднат (стрелки 1 и 2, вижте Фиг. 3.1–44).
Фиксирайте опъващия механизъм в това положение, като поставите стоманен прът с диаметър 5 mm в отворите.
Отстранете поликлиновия ремък от шайбите.
Автомобили с климатик
За да съберете маслото, поставете съд под двигателното отделение.
Изцедете моторно масло, като развиете пробката за източване на маслото и я натиснете, ако е необходимо, за да предотвратите преждевременното изтичане на маслото.
Развийте масления филтър 2 (вижте Фиг. 3.1–4).
Разхлабете скобата и извадете задния маркуч от охладителя на маслото.
Отстранете масления топлообменник.
Предупреждение: Не отваряйте охладителната верига на климатичната система.
Отстранете електрическите проводници на компресора на климатика от техните крепежни елементи.

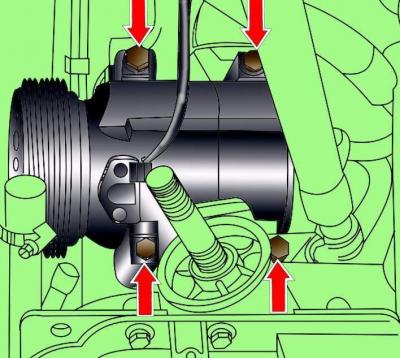

Фиг. 3.1–22. Местоположение на монтажните болтове на скобата на компресора на климатика
Отстранете четирите монтажни болта на скобата на компресора на климатика, показани със стрелките на фиг. 3.1–22.
Преместете компресора на климатика и всички кабели и тръби, прикрепени към него, настрани.
Автомобили с автоматична трансмисия
Изключете електрическите проводници от генератора.

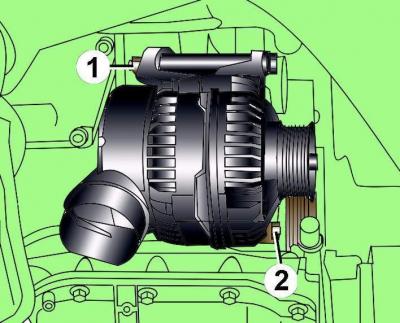

Фиг. 3.1–23. Елементи за закрепване на генератора: 1 – гайка; 2 – болт
Отстранете долния болт 2 (фиг. 3.1–23), закрепващ генератора.
Като използвате гаечен ключ, за да задържите горния болт от завъртане, развийте гайката 1.
Отстранете горния монтажен болт на генератора и свалете генератора.

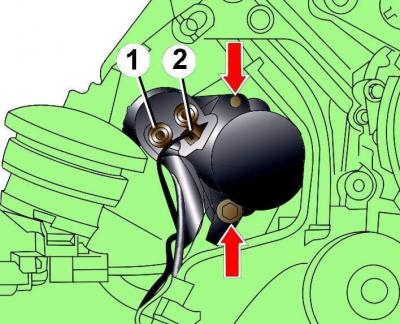

Фиг. 3.1–24. Разположение на болтовете за закрепване на стартера: 1 – гайка; 2 – електрически конектор
Изключете електрически конектор 2 (фиг. 3.1–24) от стартера, развийте гайката 1 и изключете захранващия ("положителен") проводник от стартера.
Отстранете двата болта (стрелките на фиг. 3.1–24), закрепващи стартера, и като внимавате, свалете стартера.

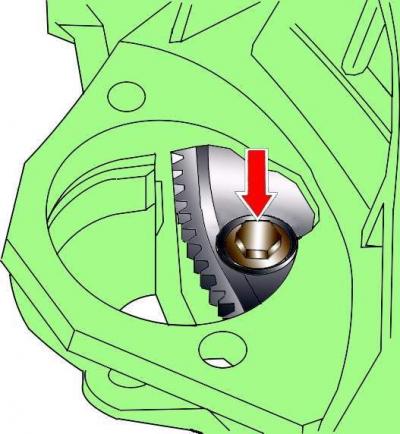

Фиг. 3.1–25. Местоположение на монтажния болт на преобразувателя на въртящия момент
През отвора, който се отваря след отстраняване на стартера, развийте трите монтажни болта на преобразувателя на въртящия момент (фиг. 3.1–25). За достъп до всеки следващ болт е необходимо да завъртите коляновия вал на двигателя по посока на работното му въртене с 1/3 от оборота. За да завъртите коляновия вал, е необходимо да използвате централния болт на шайбата на коляновия вал.

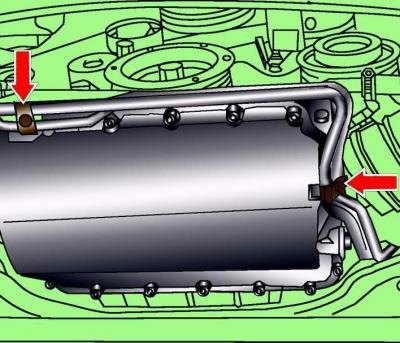

Фиг. 3.1–26. Местоположение на болтовете за закрепване на скобите, поддържащи тръбите към автоматичната скоростна кутия
Отстранете двата болта (фиг. 3.1–26), закрепващи опорните скоби на тръбата към автоматичната скоростна кутия.

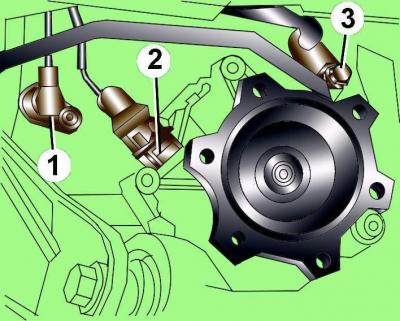

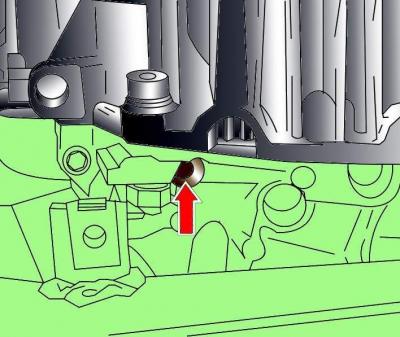

Фиг. 3.1–27. Местоположение на сензора за скорост на двигателя (1), електрическия конектор (2), сензора на скоростомера и монтажния болт на тръбата на автоматичната трансмисия (3)
Ако има такъв, развийте сензора за обороти на двигателя 1 G28. Датчик 1 (фиг. 3.1–27) се намира в предната лява част на скоростната кутия.
Забележка: Поддържайте чистота, когато работите с автоматична скоростна кутия.
Ако е необходимо, отстранете автоматичната скоростна кутия и задвижващите валове.

Фиг. 3.1–28. Местоположение на гайките, закрепващи входящата тръба на изпускателната тръба към предния ауспух
Отдолу на автомобила развийте гайките, закрепващи входящата тръба на изпускателната тръба към предния ауспух (фиг. 3.1–28).

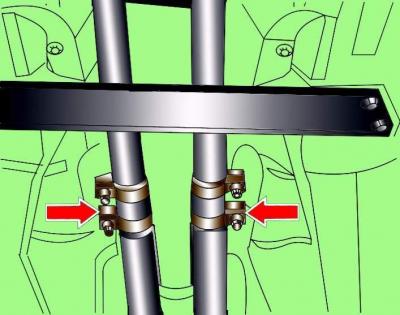

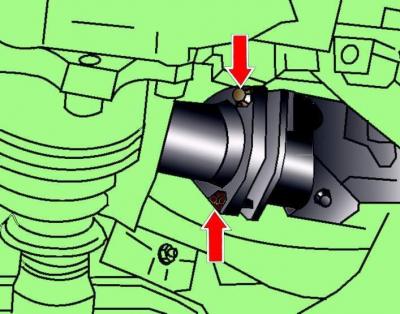

Фиг. 3.1–29. Разположение на закрепващите гайки на съединителя на изпускателната система
Развийте гайките, посочени със стрелките на фиг. 3.1–29, закрепващи съединители.
Внимателно отстранете предната изпускателна тръба с катализатора и ламбда сондите. Внимавайте да не повредите проводниците към ламбда сондите.

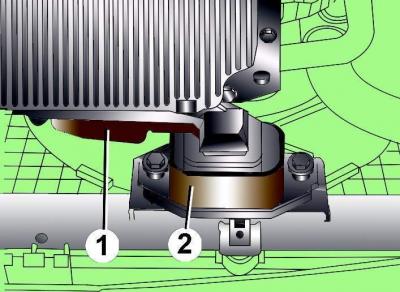

Фиг. 3.1–30. Местоположение на опората на компенсатора на въртящия момент на двигателя: 1 – опора; 2 – ограничител
Разхлабете монтажните болтове на опора 1 (фиг. 3.1–30) на компенсатора на въртящия момент на двигателя и, като преместите опората, я отстранете.
Отдолу на автомобила отстранете достъпните болтове, закрепващи скоростната кутия към двигателя.

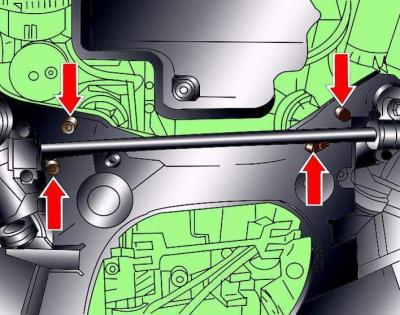

Фиг. 3.1–31. Местоположение на монтажните болтове на двигателя към долната рамка
Отстранете долните болтове (фиг. 3.1–31), закрепващи двигателя към долната рамка.
Подгответе левия адаптер 10-222A/4 и повдигащото устройство 10-222A със скоби за поддържане на скоростната кутия.
На задната страна на горната платформа на адаптера 10–222A/4 пробийте отвор с диаметър 10,2 mm и нарежете резба M12.

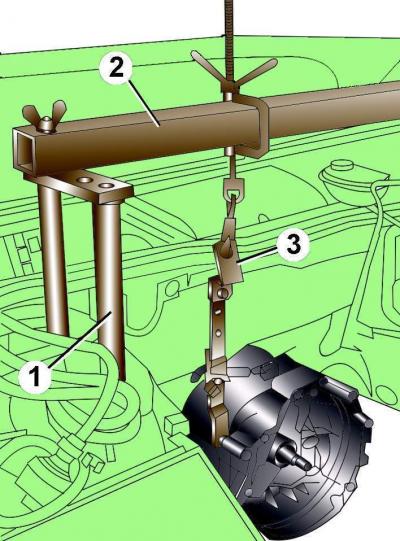

Фиг. 3.1–32. Монтаж на опорни устройства на скоростната кутия: 1 – ляв адаптер 10-222A/4; 2 - повдигащо устройство 10-222A; 3 – комплект грайфери 2024 A/2, 2024 A/1 и 3147
Инсталирайте адаптера 10–222A/4 и повдигащото устройство 10–222A върху стълбовете и ги свържете заедно, като използвате отвора с резба (фиг. 3.1–32).
Винтът за повдигане трябва да се намира в задната част на повдигащото устройство.
Закрепете скобата на повдигащото устройство към скоростната кутия.
Като завъртите винта на повдигащото устройство, затегнете скобата, така че теглото на скоростната кутия да се поддържа от повдигащото устройство. Отстранете напълно долните монтажни болтове на скоростната кутия към двигателя.
Разкачете опорните подпори на капака от капака. Поставете капака вертикално и го закрепете в това положение.

Фиг. 3.1–33. Монтаж на двигателя с повдигаща скоба 3033: 1 – скоба
Прикрепете повдигаща скоба 3033 (фиг. 3.1–33) към подемника и я закрепете към двигателя.
Отстранете горните монтажни болтове на скоростната кутия към двигателя.
Уверете се, че всички електрически кабели, маркучи, тръби и линии са изключени от двигателя.
Автомобили с автоматична трансмисия

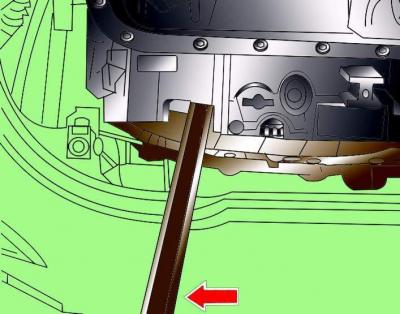

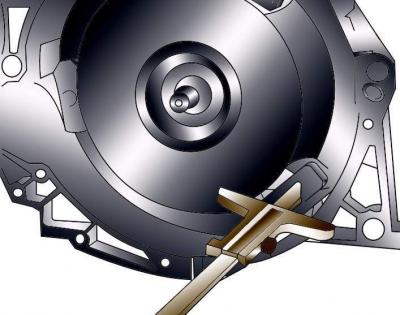

Фиг. 3.1–34. Използване на лост за задържане на преобразувателя на въртящия момент към двигателя, когато сваляте двигателя
Преди да свалите двигателя, използвайте лост, за да натиснете преобразувателя на въртящия момент към двигателя (фиг. 3.1–34).
Внимателно повдигнете двигателя, след това го преместете от трансмисията и го повдигнете нагоре от двигателния отсек.
Автомобили с автоматична трансмисия
Закрепете преобразувателя на въртящия момент към двигателя.
Монтиране
Двигателят се монтира в ред, обратен на демонтаж, като се има предвид следното.
Сменете с нови самозаключващи се гайки и болтове, които са били затегнати чрез завъртане под определен ъгъл, както и уплътнителни пръстени и уплътнения.

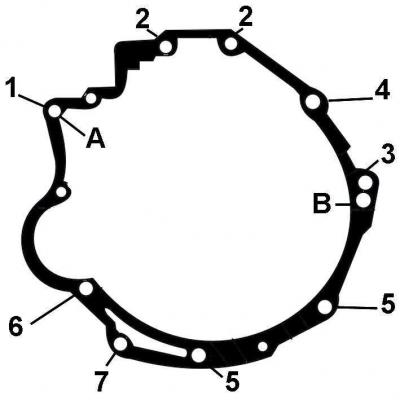

Проверете за наличието на центриращи втулки, които определят относителната позиция на двигателя и скоростната кутия.
Когато свързвате двигателя към скоростната кутия, внимавайте да не повредите сензора за обороти на двигателя.

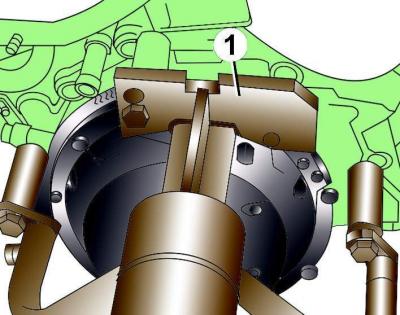

Фиг. 3.1–35. Използване на специалния инструмент VW 540 (1) при монтиране на двигателя на стенда
Ако двигателят трябва да бъде ремонтиран, закрепете го към стойката с помощта на специалния инструмент VW 540 (фиг. 3.1–35).
Автомобили с ръчна скоростна кутия
Почистете шлиците на задвижващия вал и отстранете всички следи от корозия от диска на съединителя, когато го използвате повторно. Смажете шлиците на задвижващия вал с тънък слой грес G 000 100.
Проверете състоянието на освобождаващия лагер на съединителя и го сменете, ако е необходимо.
С помощта на дрифт проверете центрирането на диска на съединителя.
Проверете състоянието на игления лагер в края на коляновия вал от страната на маховика. Сменете лагера, ако е необходимо.
Автомобили с автоматична трансмисия
За да закрепите преобразувателя на въртящия момент към задвижващия диск, е необходимо да използвате болтове с оригиналния дизайн.

Фиг. 3.1–36. Измерване на разстоянието между опорната повърхност за монтажните болтове на преобразувателя на въртящия момент и опорната повърхност на картера
Проверете дали преобразувателят на въртящия момент е монтиран правилно. Ако разстоянието между опорната повърхност за монтажните болтове на преобразувателя на въртящия момент и повърхността на картера е 19 mm, тогава преобразувателят на въртящия момент е монтиран правилно. Ако преобразувателят на въртящия момент е монтиран неправилно, това разстояние е 14 mm (фиг. 3.1–36). Неправилната инсталация на преобразувателя на въртящия момент води до разрушаване на водещата част на преобразувателя на въртящия момент и помпата на автоматичната скоростна кутия.
Поставете двигателя на място и го разклатете от една страна на друга, за да сте сигурни, че е правилно позициониран върху опорите.
Монтирайте поликлиновия ремък.
Проверете дали опората на компенсатора на въртящия момент на двигателя е монтирана правилно.
Ако маховикът е бил отстранен, тогава, когато монтирате двигателя, преместете сензора за обороти на двигателя настрани.
Проверете регулирането на кабела на газта.
Напълнете охладителната система с охлаждаща течност. Охлаждащата течност не трябва да се използва повторно, ако главата на цилиндъра е била свалена или блокът на цилиндъра е бил сменен.
Напълнете кормилната система с масло и изпуснете въздуха от нея.
Налейте в двигателя моторно масло.
Уверете се, че компонентите на изпускателната система са правилно монтирани върху окачванията и не докосват тялото при люлеене.
Проверете дали електрическите конектори са свързани правилно.
Свържете заземяващия проводник към батерията.
Включете радиото и въведете кода в него.
Повдигнете прозорците с електрически прозорци до упор. След това натиснете отново всички бутони за прозорци за поне 1 секунда до затворено положение, за да активирате блока за управление на прозорците.
Настройте часа на часовника.
Преди да стартирате двигателя, проверете наличието и нивото на маслото в двигателя.

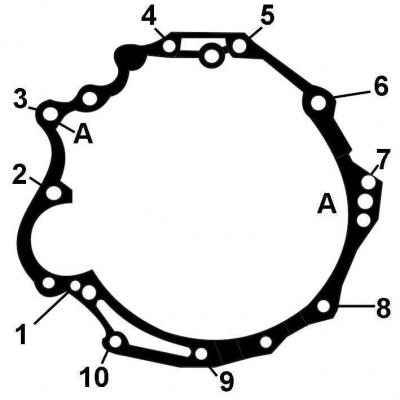

Фиг. 3.1–37. Разположение и номериране на болтовете за закрепване на ръчната скоростна кутия към двигателя: A – място за монтаж на центриращата втулка

Фиг. 3.1–38. Разположение и номериране на болтовете за закрепване на автоматичната скоростна кутия към двигателя: A, B - места за монтиране на центриращи втулки

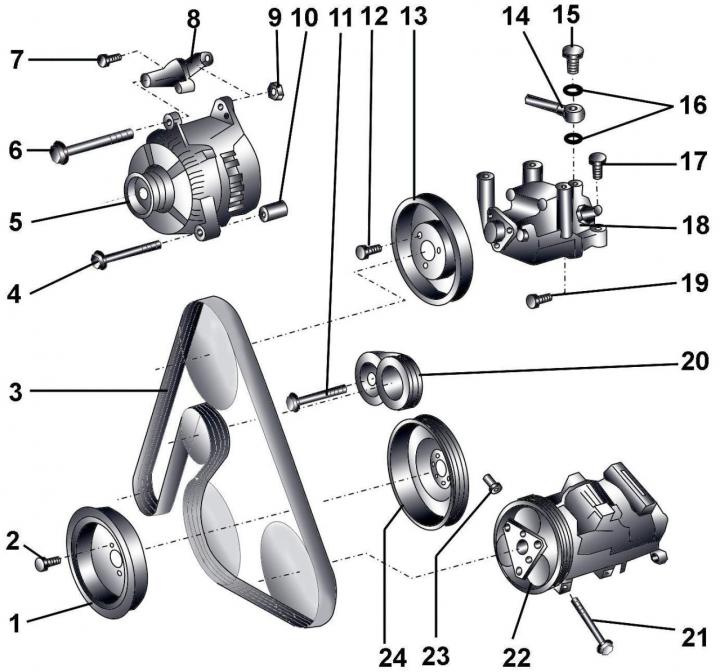

Фиг. 3.1–39. Устройства, задвижвани от поликлинов ремък: 1 – виброгасител; 2 – болт, 22 Nm; 3 – поликлинов ремък; 4 – болт, 22 Nm; 5 – генератор; 6 – болт, 45 Nm;7 – болт, 22 Nm; 8 – конзола на генератора; 9 – болт, 45 Nm; 10 – дистанционна втулка; 11 – болт, 55 Nm; 12 – болт, 22 Nm; 13 – Ролка на помпата на кормилното управление; 14 – Линия за налягане на сервоуправлението; 15 – кух болт, 40 Nm; 16 – уплътнителни пръстени; 17 – болт, 22 Nm; 18 – Помпа на кормилното управление със скоба; 19 – болт, 22 Nm; 20 – Механизъм за опъване на поликлинови ремъци; 21 – болт, 25 Nm; 22 – компресор на климатика; 23 – специална гайка, 25 Nm; 24 – поликлинова ремъчна шайба
Коментари на посетители
