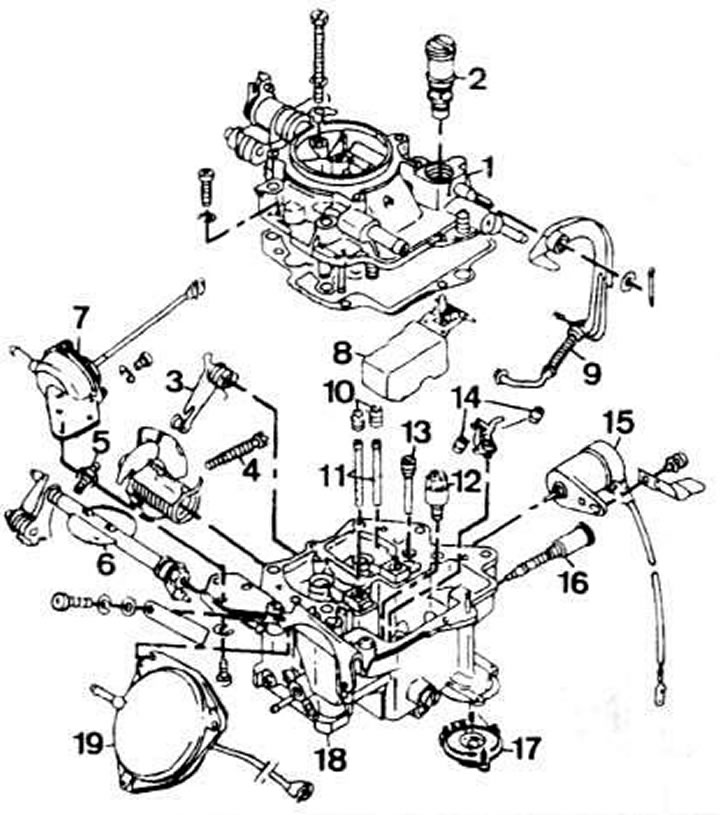

Части на карбуратора Keihin: 1 - въглехидратна капачка; 2 - иглена клапа; 3 - лост за управление на дросела на 2-ра камера; 4 - регулиращ винт за количеството смес на празен ход; 5 - ограничителен винт за леко отваряне на дроселната клапа на 2-ра камера; 6 - ос на дроселната клапа на 2-ра камера; 7 - стартово устройство; 8 - поплавък; 9 - лост за задвижване на ускорителната помпа; 10 - главни въздушни дюзи; 11 - емулсионни тръби; 12 - ускорителна помпа пръскачка; 13 - горивна струя на празен ход; 14 - главни горивни дюзи; 15 - електромагнитен спирателен вентил; 16 - регулиращ винт на качеството (състав) на сместа; 17 - ускорителна помпа; 18 - тяло на карбуратора; 19 - задвижващ механизъм на дросела на 2-ра камера
