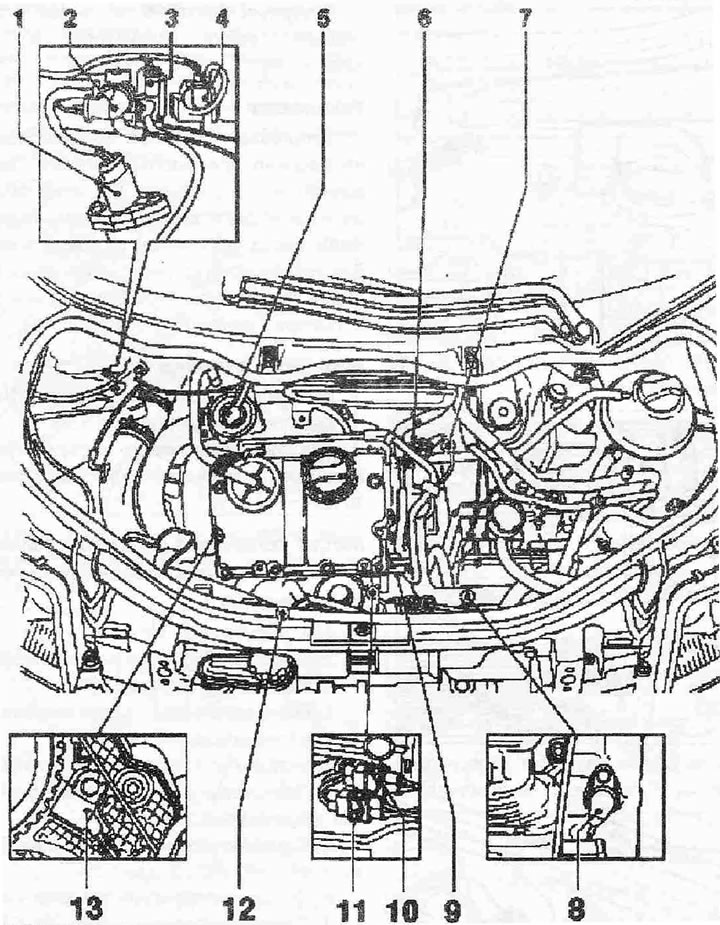

Места за монтиране на части и възли на автомобил с ВСЯКАКЪВ двигател:
Възлите A до H не са показани на чертежа.
1. Масомер на въздуха -G70-
2. Клапан за смяна на клапата на всмукателния колектор -N239-
3. Клапан за рециркулация на отработените газове -N18-
4. Електромагнитен клапан за контрол на налягането на зареждане -N75-
5. EGR клапан с клапа на всмукателния колектор
6. Датчик за температура на горивото -G81-
7. Датчик за температура на охлаждащата течност -G62-
8. Датчик на оборотите на двигателя -G28-
9. Съединител за модулни инжектори
10. Конектор за датчик на Хол -G40-, за определяне на позицията на разпределителния вал
11. Конектор за датчик за обороти на двигателя -G28-
12. Датчик за налягане във всмукателния колектор -G71- с датчик за температура на всмукателния колектор -G72-
13. Датчик на Хол -G40- за определяне на положението на разпределителния вал
A. Датчик на педала на спирачката -F47- в зоната на краката на педала на спирачката
B. Превключвател на спирачната светлина -F- в пространството за крака на педала на спирачката
C. Датчик за положение на педала на газта -G79- в пространството на краката при педала на газта
D. Използвана дизелова система за директно впръскване -5248-. Сензор за височина -F96-
E. Реле за подгревни свещи -J52-
Е. Захранващо реле., кл. 30 -J317-
G. Реле за ниска топлинна мощност -J359-
H. Отоплително реле с висока мощност -J360-
