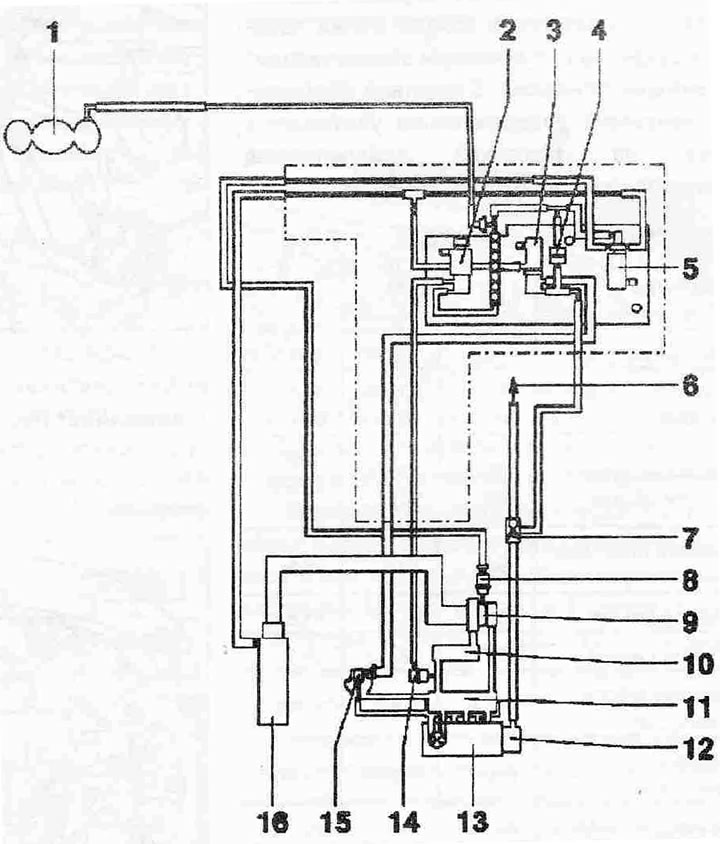

Схема на свързване на вакуумния маркуч:
1. Вакуумен приемник
2. Дроселна клапа -N211-
3. Клапан за рециркулация на отработените газове -N18-
4. Възвратен клапан, бяла връзка към електромагнитен клапан за контрол на налягането на зареждане -N75-
5. Електромагнитен клапан за контрол на налягането на зареждане -N75-
6. Към регулатора на спирачното усилие
7. Възвратен клапан
8. Регулатор на налягането при вакуумно усилване
9. Турбокомпресор
10. Интеркулер
11. Всмукателен колектор
12. Тандемна помпа за подаване на гориво и подаване на вакуум
13. Цилиндрова глава
14. Регулатор на амортисьора на вакуумния всмукателен колектор
15. Механичен клапан на системата за рециркулация на отработените газове (част от тръбата за всмукване на въздух, може да бъде заменен само като комплект с тръбата за всмукване на въздух)
16. Въздушен филтър
