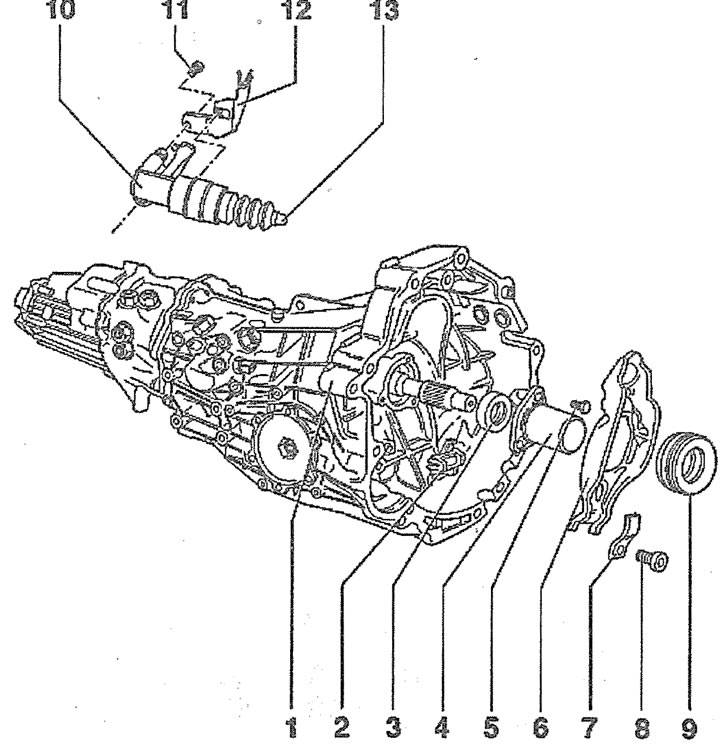

1.0a. Подробности за освобождаване на съединителя:
1 - скоростна кутия
2 - дистанционер
3 - уплътнение на входния вал. Дълбочина на пресоване за ремонт 4,5 мм
4 - направляваща втулка
5 - болт за закрепване на направляващата втулка (3 бр.). Момент на затягане 15 Nm
6 - вилка за освобождаване на съединителя
7 - пружинна шайба
8 - монтажен болт на шайбата. Момент на затягане 25 Nm. Болтът трябва да се сменя след всеки демонтаж.
9 - освобождаващ лагер на съединителя. Лагерът трябва само да се избърсва, а не да се мие. Ако лагерът "шуми", тогава трябва да се смени с нов.
10 - цилиндър на съединителя 11 - болт. Момент на затягане 23 Nm
12 - държач на тръбопровода на съединителя. Прикрепен към работния цилиндър
13 - тласкач (бутало). Тласкащият край трябва да се смазва с медна грес, например AUDI/VW381351 TE
