Внимание! Ако се подозира неизправност на главния или подчинения цилиндър на съединителя, е необходимо да се провери функционирането им, преди да започнете да ги демонтирате.
За да осигурите достъп до главния цилиндър на съединителя, се препоръчва да демонтирате обтекателя. Блокът за управление на двигателя също може да се премести настрани, без да се изключват щепселите от него.
Оттегляне
1. Изключете клемата на заземяващия проводник (-) от батерията.
2. Отстранете релейния блок, разположен до блока за управление на двигателя, като стиснете задържащите ремъци (вижте стрелките на илюстрацията) и извадете проводниците от монтажния жлеб заедно с втулката.
3. Развийте закрепващите болтове и извадете тавата на блока за управление на двигателя.
4. Захванете подходяща скоба, например AUDI-3094, маркуч за спирачна течност И на резервоар и го разкачете от главния спирачен цилиндър (вижте илюстрацията). Запушете отвора на маркуча с подходяща тапа.

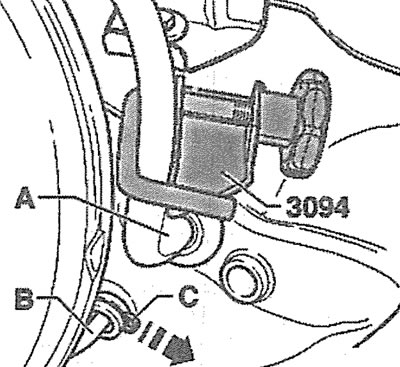

3.4. Затегнете маркуча A на спирачната течност към резервоара с подходяща скоба и го откачете от главния спирачен цилиндър
5. Издърпайте с отвертка и отстранете скобата C, която държи тръбопровода B на главния спирачен цилиндър, свалете скобата и разкачете тръбопровода (вижте илюстрация 3.4).
6. Отстранете джоба за съхранение над пространството за краката от страната на водача.
7. Отстранете фиксиращата скоба 1, отстранете свързващия щифт, с който тласкача на главния спирачен цилиндър / вакуумния усилвател е прикрепен към педала на спирачката (вижте стрелка 2 на илюстрацията) и изключете тласкача.

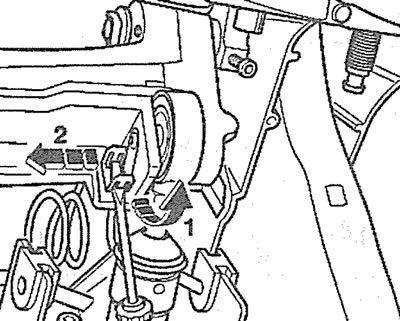

3.7. Отстранете фиксиращата скоба 1 и отстранете свързващия щифт, с който тласкачът на главния спирачен цилиндър / вакуумния усилвател е прикрепен към педала на спирачката (вижте стрелка 2)
Внимание! Отстранете, ако има такъв, сензора на педала на съединителя.
8. Развийте закрепващия болт и отстранете опорната скоба заедно с педалите, след като изключите тласкача на главния цилиндър от педала на съединителя.
9. Развийте болтовете за закрепване на главния цилиндър на съединителя и го извадете.
Инсталиране
Монтажът на главния цилиндър на съединителя се извършва в обратния ред на неговото отстраняване.
10. Обезвъздушете хидравликата на съединителя след монтиране на главния цилиндър.
11. Инсталирайте сензора за положение на педала на съединителя. Препоръчително е да инсталирате нов датчик на педала. Разрешено е само едно повторно използване на сензора.
12. Уверете се, че сензорът за положение на педала на съединителя 1 е инсталиран правилно. Сензорът трябва да приляга плътно към педала 3, а разстоянието "a" между скобата и опорната скоба 2 на педалите, както и изместването "b" на буталото на сензора не трябва да бъде повече от 0,5 mm. За да регулирате посочените разстояния, сензорът трябва да се завърти, като държите щипките (вижте илюстрацията).

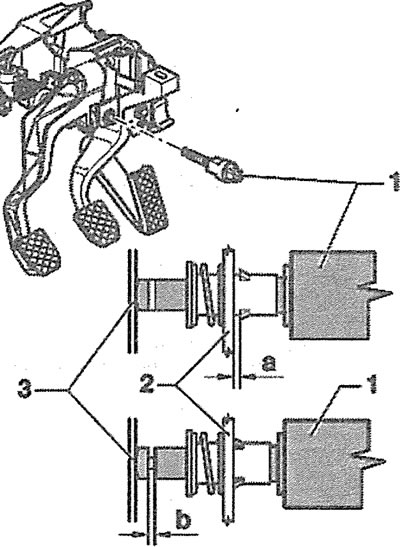

3.12. Проверка на позицията на сензора на педала на съединителя
