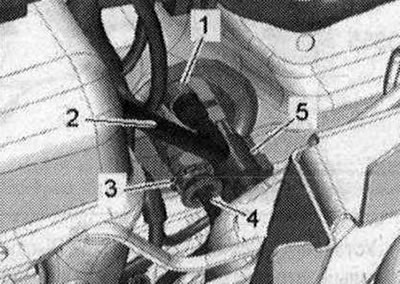

Когато извършвате следните дейности, уверете се, че спирачната течност не попадна в дренажната кутия или в скоростната кутия. В противен случай почистете добре замърсената зона. Затегнете маркуча за подаване на спирачна течност. течност "2" към спирачния резервоар. течност, като използвате скобата за маркуч "3094" на главния цилиндър на съединителя "1", свалете и запушете маркуча. За да премахнете заключващата скоба "3", трябва да я отключите с отвертка и да я издърпате, докато спре. Изключете тръбата-маркуч "4". Конектор "поз. 5" засега остава включен.

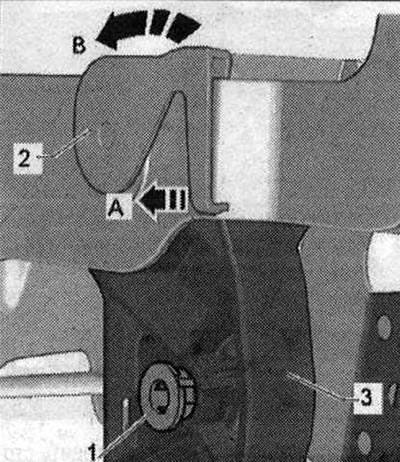

Отстранете серво пружината. Отстранете фиксиращия щифт "1" от педала на съединителя "3". "Поз. 2" и "стрелки A, B" не се вземат предвид.

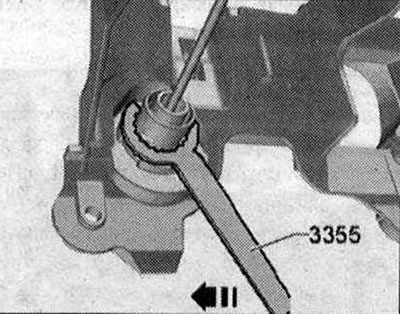

Отключете главния цилиндър на съединителя с помощта на гаечен ключ SW 32 "3355" в "посоката на стрелката".
Отстранете главния цилиндър на съединителя "1" и го прекарайте през отвора на кабелния сноп на двигателя. Отключете и извадете щекера "5".
Монтиране

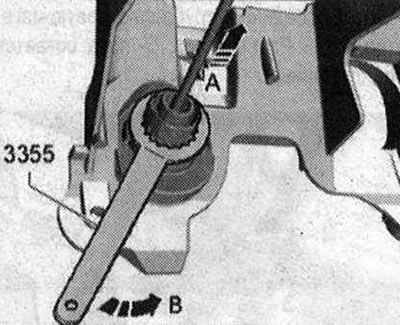

Поставете конектор "5". Монтирайте главния цилиндър на съединителя "1". Преместете главния цилиндър на съединителя в пространството за краката - посока на стрелка A-. В този случай го закрепете с помощта на гаечен ключ SW 32 "3355" по посока на стрелка B.

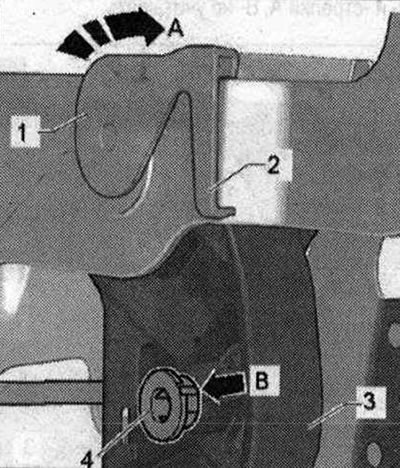

Поставете заключващия щифт "4". Издатината на щифта "стрелка B" трябва да влезе в жлеба на педала на съединителя. "Поз. 1, 2, 3" и "стрелка А" не се вземат предвид.
Монтирайте серво пружината. Натиснете заключващата скоба "3", докато спре. Поставете тръбата-маркуч "4" в работния цилиндър на съединителя, докато щракне на място. За да проверите, издърпайте тръбата и маркуча. Натиснете маркуча за подаване на спирачна течност. течност "2", докато спре. Отстранете скобата за маркуч "3094". Обезвъздушете съединителя. Инсталирайте съединителната кутия. Обърнете внимание на работата по инсталирането на батерията.
