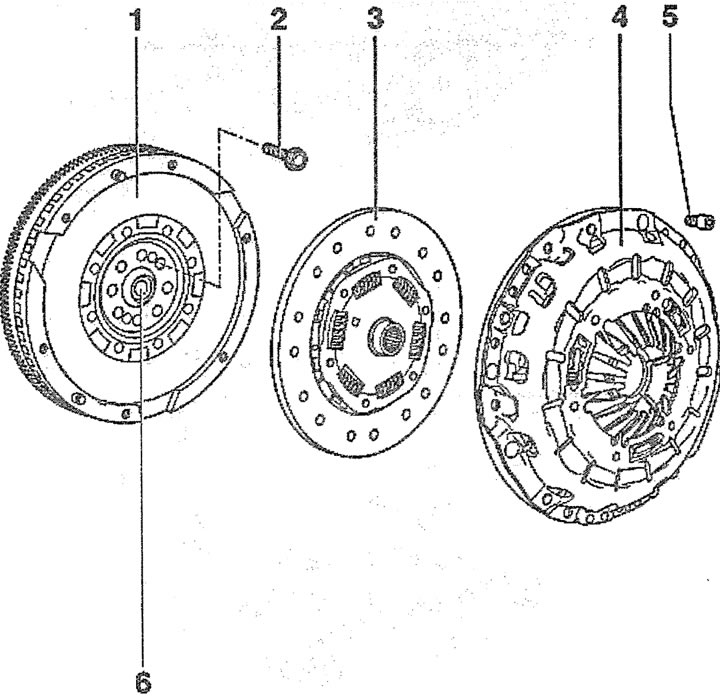

1.0. Основни компоненти на съединителя:
1 - маховик. На повърхността му, която граничи с фрикционната накладка на задвижвания диск, не трябва да има канали, масло и грес. Маховикът може да бъде от конвенционален тип или съставен
2 - болт за закрепване на маховика. Момент на затягане 60 Nm + 90'(1/4 оборот), когато е монтиран конвенционален маховик или монтажните болтове на маховика са с дължина 22,5 mm. Ако съставният маховик е закрепен с болтове с дължина 43 mm, тогава те се затягат със сила от 60 Nm + 180 'регулиране. Болтовете трябва да се сменят при всяко разглобяване
3 - задвижван диск на съединителя. Държачът на пружината трябва да е обърнат към притискащата плоча. Фрикционната накладка трябва да е в контакт с маховика.
4 - притискаща плоча с регулиращ пръстен
5 - болт за закрепване на притискащ диск. Момент на затягане 22 Nm
6 - входен вал на иглен лагер
