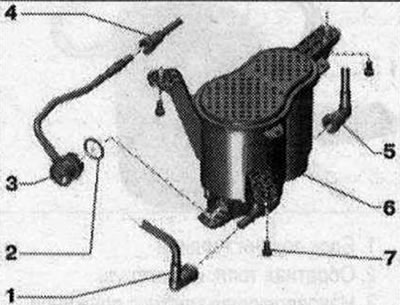

Части и възли на системата за абсорбиране на активен въглен 1. Вентилационен маркуч към ел. Магн. клапан 1 на абсорбера с активен въглен "N80". За да изключите, натиснете фиксатора на монтажа. Фиксиран под дъното на скоби; 2. Запечатване. пръстен; 3. Клапан; 4. Вентилационен маркуч от гориво. резервоар. За да изключите, натиснете фиксатора на монтажа; 5. Вентилационен канал. Излиза под обшивката на задния ляв калник; 6. Абсорбер с активен въглен. Място за монтаж: в долната част на автомобила под тапицерията отзад, отляво; 7. Болт. 16 Нм
Премахване

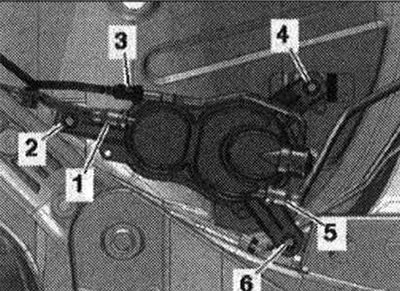

Отстранете задната лява облицовка на долната част. Изключете линиите за подаване на въздух и вентилационните линии, като натиснете бутона за освобождаване.
"1" от гориво. резервоар, "3" към резервоара за гориво, "5" кал. Магн. клапан 1 на абсорбера с активен въглен "N80". Развийте болтовете "2, 4, 6" и отстранете абсорбера с активен въглен.
Монтиране
Монтаж в обратен ред: натиснете вентилационните линии, докато щракнат на място. Монтирайте задната лява облицовка на дъното.
