Подробни технически характеристики на електрообзавеждането (Audi 100 C3)

Електрическото оборудване е проектирано с помощта на еднопроводна верига. Отрицателните клеми на консуматорите и източниците на ток се свързват към "масата", която играе ролята на втори проводник. Мрежовото напрежение е 12 V.

Акумулаторна батерия

Превозните средства с 5-цилиндрови двигатели са оборудвани с акумулатор с номинално напрежение 12 V и номинален капацитет 6,3 Ah, превозните средства с 4-цилиндрови двигатели и механична трансмисия са оборудвани с акумулатор с капацитет 45 Ah, а превозните средства с 4-цилиндрови двигатели и автоматична скоростна кутия са оборудвани с акумулатор с капацитет 54 Ah. Положителната клема на акумулатора е свързана към стартера и чрез монтажния блок към останалата част от електрическото оборудване.

Винаги включен (независимо от позицията на ключа в ключа за запалване и след изваждане на ключа) захранващи вериги за габаритни крушки, плафон, осветление на багажника, клаксон, часовник, запалка, радиоприемник и система за централно заключване на вратата.

Генератор

Автомобилите са оборудвани с трифазен алтернатор Bosch с вграден токоизправителен блок на девет клапана (шест изправителни диода и три допълнителни диода) и електронен регулатор на напрежението. Намотките на статора са свързани в звезда. Роторът се състои от възбуждаща намотка и два контактни пръстена са притиснати върху вала на ротора. Генераторът се охлажда през отворите на капаците и с помощта на вентилатор, монтиран на задвижващата ролка. Генераторът се задвижва от клинов ремък.


Каталожни номера:

• максимален изходен ток:
• 55 А: 0 120 489 010; 0 120 489 01; 0 120 489 228; 3 120 489 229:
• 65 А: 0 120 489 006; 0 120 489 007; 0 120 489 195; 0 120 489 196, 0 120 489 197.
• 90 А: 0 120 469 555; 0 120 469 556; 0 120 469 631; 0 120 469 632;
• Електронен регулатор на напрежение тип: EL 14 V 4C.
• Парт номер на регулатора на напрежение:
• 4-цилиндрови превозни средства: 1 197 311 005;
• автомобили с 5-цилиндрови двигатели: 1 197 311 011.

Силата на зарядния тон при скорост на ротора 3000 об./мин. A:

• генератори с максимален изходен ток 55 A: 35;
• генератори с максимален изходен ток 65 A: 45;
• генератори с максимален изходен ток 90 A: 60.

Максимална мощност при клемно напрежение 14 V и максимален изходен ток 65 A, W - 910.

Номинално напрежение, V: 14.

Скорост на ротора в момента, в който зарядният ток започне да тече към батерията, с напрежение на клемите 14 V и стабилно състояние, rpm: 1000.

Заряден ток при клемно напрежение 14 V и стабилно състояние, A: при честота:

• 1400 оборота в минута: 20;
• 2100 оборота в минута: 44;
• 6000 оборота в минута: 65.

Съпротивление на намотката на ротора при 20°C, Ohm: 2,8-3,0.

Съпротивление на намотката на статора между фазовите клеми при 20°C, Ohm: 0,10-0,11.

Регулируеми граници на напрежението при скорост на ротора 3000 об / мин и разряден ток 45 A, V: 12,5-14,5.

Височина на новите четки, мм: 1,3.

Минимално изпъкване на четките от четкодържача, мм: 5.

Задвижващ ремък на генератора

Нормалната деформация на колана при силно натискане с палец трябва да бъде в рамките на 10-15 мм.


Марка и вид:

• 4-цилиндрови автомобили: Continental 9.5x950;
• автомобили с 5-цилиндрови двигатели: Continental 9.5x800.

Стартер

Превозните средства са оборудвани със стартер, състоящ се от четириполюсен постояннотоков електродвигател с последователно възбуждане и тягово реле. Стартер тип DW има редукторна планетарна предавка. Валът на котвата се върти в самосмазващи се втулки. Фланецът на стартера е закрепен към силовия агрегат с три болта при превозни средства с 4-цилиндрови двигатели и два болта при превозни средства с 5-цилиндрови двигатели.

Марка. Bosch.

Тип:

• автомобили с 4-цилиндрови двигатели - EF 12 V 0,95 kW.
• автомобили с 5-цилиндрови двигатели: DW 12 V 1.1 kW.

Каталожни номера:

• автомобили с 4-цилиндрови двигатели 0 001 208 709, 0 001 208 710; 0 001 208 712;
• автомобили с 5-цилиндрови двигатели: 0 001 108 001; 0 001 108 002; 0 001 108 009; 0 001 108 010.

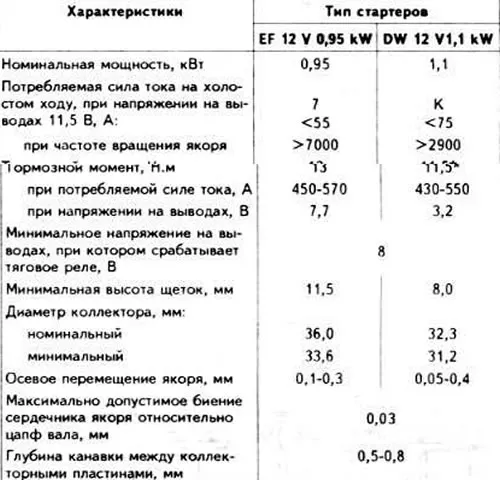

Технически характеристики на стартери

* При използване на батерия с номинално напрежение 12 V и капацитет 143 Ah.

Фарове

Марка: Hella или Bosch.

Каталожни номера на фарове Bosch:

• дясно: 0 301 066 112;
• ляво: 0 301 066 111.

Реле за пътепоказател

Марка и каталожен номер: Hella 4 DB 003 750-00.

Чистачка и миячка на предното стъкло

Марка: Bosch или SWF.

Номера на части, доставени като резервни части съгласно каталога на Bosch:

• електродвигател - 0 390 246 130 или 0 390 241 909 (с устойчивост срещу смущения);
• четкодържач: ляв: 3 398 102 153; дясно: 3 398 102 154;
• четка (дължина 53 мм): 3 397 1 10 792.

Марка и каталожен номер на реле-прекъсвач Audi: Siemens, 431 955 531

Електродвигател на вентилатора на охладителната система

Марка и каталожен номер: Bosch 0 130 107 237.

Централизирана система за заключване на вратата

Централизираната система за заключване на вратите включва пневматични задвижвания за заключване на капака на багажника, дясната предна и задна врата и превключвателя в лявата предна врата. Блокът за управление включва електрическа пневматична помпа и контролно реле за време и е монтиран под задната седалка от дясната страна.

Марка и каталожен номер на управляващото реле за време: Hella 443 862 257 B.
