Аккумуляторная батарея
На автомобилях с 5-цилиндровыми двигателями установлена аккумуляторная батарея с номинальным напряжением 12 В и номинальной емкостью 6.3 А·ч, на автомобилях с 4-цилиндровыми двигателями и механической КП — аккумуляторная батарея емкостью 45 А·ч, на автомобилях с 4-цилиндровыми двигателями и автоматической трансмиссией емкостью 54 А·ч. Положительный вывод батареи соединен со стартером и через монтажный блок с остальным электрооборудованием.
Всегда включены (независимо от положения ключа в выключателе зажигания и после извлечения ключа) цепи питания ламп габаритного света, плафона, освещения багажного отделения, звукового сигнала, часов, прикуривателя, радиоприемника и системы централизованной блокировки замков дверей.
Генератор
На автомобилях устанавливался трехфазный генератор переменного тока марки Bosch со встроенными выпрямительным блоком на девяти вентилях (шесть выпрямительных диодов и три дополнительных диода) и электронным регулятором напряжения. Обмотки статора соединены звездой. Ротор состоит из обмотки возбуждения, на вал ротора напрессованы два контактных кольца. Генератор охлаждается через отверстия крышек и с помощью вентилятора, установленного на шкиве привода. Генератор приводится во вращение клиновым ремнем.
Каталожные № :
- максимальная сила тока отдачи:
- 55 А: 0 120 489 010; 0 120 489 01; 0 120 489 228; 3 120 489 229:
- 65 А: 0 120 489 006; 0 120 489 007; 0 120 489 195; 0 120 489 196, 0 120 489 197.
- 90 А: 0 120 469 555; 0 120 469 556; 0 120 469 631; 0 120 469 632;
- Тип электронного регулятора напряжения: EL 14 V 4С.
- Каталожный номер регулятора напряжения:
- автомобили с 4-цилиндровыми двигателями: 1 197 311 005;
- автомобили с 5-цилиндровыми двигателями: 1 197 311 011.
Сила тона заряда при частоте вращения ротора 3000 об/мин. А:
- генераторы с максимальной силой тока отдачи 55 А: 35;
- генераторы с максимальной силой тока отдачи 65 А: 45;
- генераторы с максимальной силой тока отдачи 90 А: 60.
Максимальная мощность при напряжении на выводах 14 В и максимальной силе тока отдачи 65 А, Вт- 910.
Номинальное напряжение, В: 14.
Частота вращения ротора в момент начала подачи зарядного тока на аккумуляторную батарею, при напряжении на выводах 14 В и установившемся режиме, об/мин: 1000.
Зарядный ток при напряжении на выводах 14 В и установившемся режиме, А: при частоте:
- 1400 об/мин: 20;
- 2100 об/мин: 44;
- 6000 об/мин: 65.
Сопротивление обмотки ротора при 20°C, Ом: 2,8-3,0.
Сопротивление обмотки статора между фазными выводами при 20°C, Ом: 0,10-0,11.
Пределы регулируемого напряжения при частоте вращения ротора 3000 об/мин и токе отдачи 45 А, В: 12,5-14,5.
Высота новых щеток, мм: 1,3.
Минимальное выступание щеток из щеткодержателя, мм: 5.
Ремень привода генератора
Нормальный прогиб ремня при сильном нажатии большим пальцем должен быть в пределах 10-15 мм.
Марка и тип:
- автомобили с 4-цилиндровыми двигателями: Continental 9,5x950;
- автомобили с 5-цилиндровыми двигателями: Continental 9,5x800.
Стартер
На автомобилях установлен стартер, состоящий из четырехполюсного электродвигателя постоянного тока с последовательным возбуждением и тягового реле. Стартер типа DW имеет понижающий планетарный редуктор. Вал якоря вращается в самосмазывающихся втулках. Фланец стартера крепится к силовому агрегату тремя болтами на автомобилях с 4-цилиндровыми двигателями и двумя болтами на автомобилях с 5-цилиндровыми двигателями.
Марка. Bosch.
Тип:
- автомобили с 4-цилиндровыми двигателями- EF 12 V 0,95 kW.
- автомобили с 5-цилиндровыми двигателями: DW 12 V 1,1 kW.
Каталожные № :
- автомобили с 4-цилиндровыми двигателями 0 001 208 709, 0 001 208 710; 0 001 208 712;
- автомобили с 5-цилиндровыми двигателями: 0 001 108 001; 0 001 108 002; 0 001 108 009; 0 001 108 010.

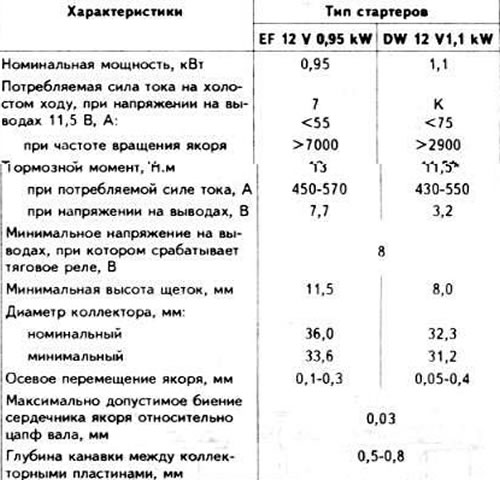

Техническая характеристика стартеров
* При использовании аккумуляторной батареи номинальным напряжением 12 В и емкостью 143 А·ч.
Фары
Марка: Hella или Bosch.
Каталожные № фар марки Bosch:
- правая: 0 301 066 112;
- левая: 0 301 066 111.
Реле-прерыватель указателей поворота
Марка и каталожный № : Hella 4 DB 003 750-00.
Очиститель и омыватель ветрового стекла
Марка: Bosch или SWF.
Номера деталей, поставляемых в запчасти, по каталогу фирмы Bosch:
- электродвигатель в сборе- 0 390 246 130 или 0 390 241 909 (с помехоподавительным сопротивлением);
- щеткодержатель: левый: 3 398 102 153; правый: 3 398 102 154;
- щетка (длина 53 мм): 3 397 1 10 792.
Марка и номер по каталогу фирмы Audi реле-прерывателя: Siemens, 431 955 531
Электродвигатель вентилятора системы охлаждения
Марка и каталожный № : Bosch 0 130 107 237.
Система централизованной блокировки замков дверей
В состав системы централизованной блокировки замков дверей входят пневмоприводы блокировки замков крышки багажника, правой передней и задних дверей и переключателя в левой передней двери. Блок управления включает электропневмонасос и управляющее реле времени и установлен под задним сиденьем с правой стороны.
Марка и каталожный № управляющего реле времени: Hella 443 862 257 В.
