Части за задно окачване (Audi 100 C3)

Подробности за задното окачване: 1 - задна греда на окачването; 2 - главина на колелото; 3 - лагер на главината; 4 - пръчка на Panhard; 5 - стабилизираща щанга; 6 - окачваща пружина; 7 - буфер; 8 - буфер на автомобили с регулатор на положението на тялото; 9 - дистанционна втулка на превозни средства с подсилено окачване; 10 - дюза за тръбния фитинг на автомобили с регулатор на положението на каросерията; 11 - горна пружинна опорна чаша; 12 - горна опора; 13 - Горна опора на амортисьора при автомобили с регулатор на положението на каросерията; 14 - опорен пръстен; 15 - опорен пръстен на превозни средства с регулатор на положението на тялото; 16 - амортисьор; 17 - защитна капачка; 18 - долна пружинна опорна чаша

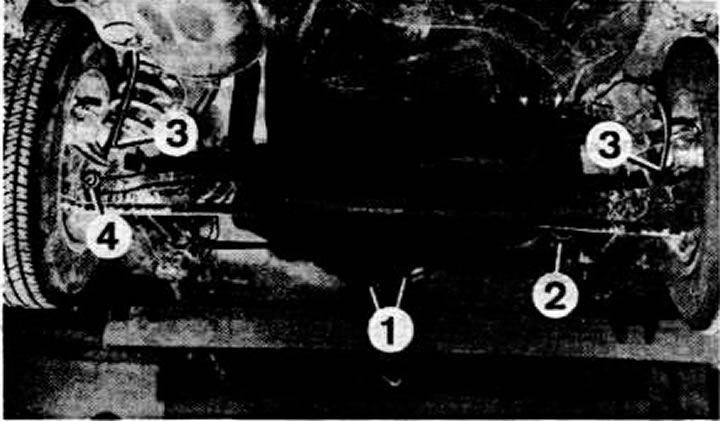

Изглед отдолу на задното окачване: 1 - местоположение на закрепване на кабелите на ръчната спирачка; 2 - резервоар за съхранение на гориво на превозни средства с двигатели с впръскване на гориво; 3 - спирачни маркучи; 4 - Монтажен болт на Panhard прът

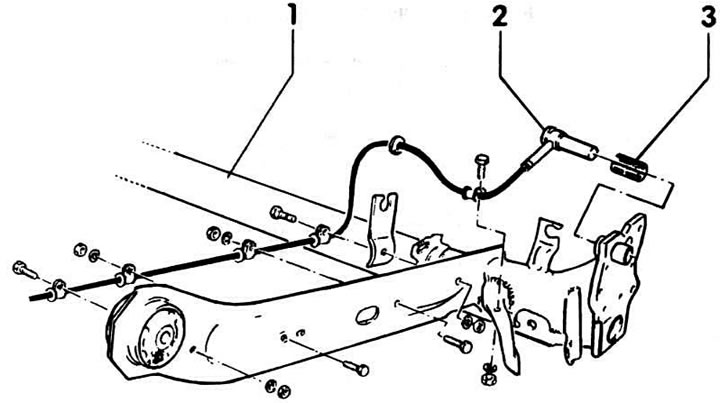

Характеристики на задното окачване на автомобили с ABS: 1 - лъч; 2 - сензор за скорост на колелото; 3 - монтажна втулка
