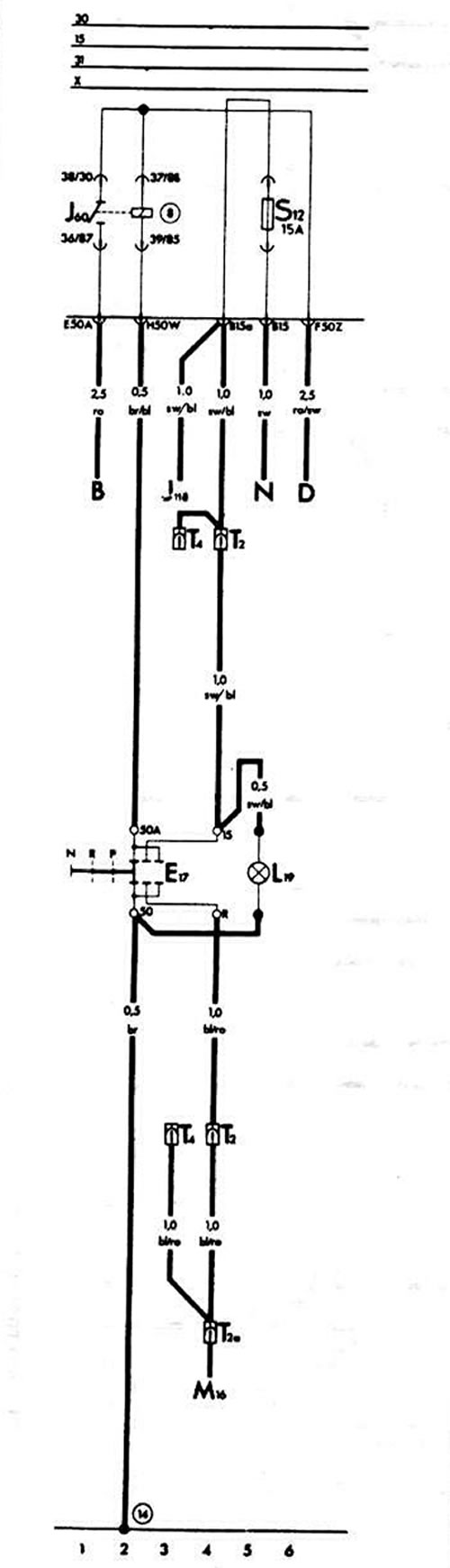

Електрическа схема на автоматична скоростна кутия
| Наименование | Позиция | |
| IN | Към клема "50" на стартера | 1 |
| D | Към клема "50" на ключа за запалване | 6 |
| E17 | Предпазител на веригата за стартиране на двигателя и ключ за светлини за заден ход | 1-3 |
| J60 | Реле за автоматична скоростна кутия | 1-3 |
| J118 | Към релето на индикаторната лампа за износване на спирачните накладки | 3 |
| L19 | Лампа за подсветка на скоростния лост | 5 |
| М16 | Към лявата светлина за заден ход | 4 |
| N | Към клема "15" на запалителната бобина | 5 |
| S12 | Предпазител в монтажния блок | |
| Т2 | конектор с 2 щепсела зад арматурното табло | |
| T2a | конектор с 2 щепсела зад арматурното табло | |
| 14 | 4-пинов конектор отдясно в отделението за задвижване | |
| 14 | Точка за заземяване на лоста на задвижващия механизъм на ръчната спирачка |
