1. Когато двигателят е изваден от автомобила, отстранете буталата и биелите, както е описано в Глава 45.
2. Отстранете маслената помпа (Глава 44) и задното маслено уплътнение с корпуса (Глава 43).
3. Проверете дали всяка капачка на основния лагер е номерирана.
4. Разхлабете и отстранете винтовете с капачки #1, 2, 3, 5 и 6, след което отстранете капачките.
5. При монтиран капак № 4 определете страничната хлабина на коляновия вал с щуп, като го поставите между упорната шайба и ламелата на коляновия вал. Износването на упорните шайби се сравнява с хлабината, дадена в Спецификации.

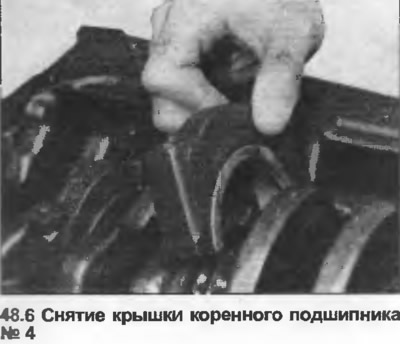

6. Изключете и свалете капака на коренния лагер № 4 (снимка).
7. Съхранявайте всяка лагерна черупка с капак.

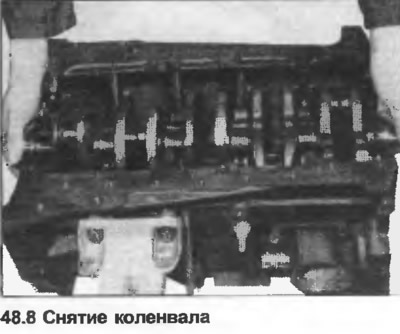

8. Повдигнете коляновия вал от картера (снимка).
9. Отстранете лагерните черупки от картера.
10. Вижте част A, Глава 22 по-долу, но имайте предвид, че при някои модели задният лагер се държи в маховика с два пръстена
11. Поставете цилиндровия блок на масата с картера нагоре.
12. Позиционирайте черупките на горния основен лагер в картера, така че зъбците да паснат във вдлъбнатините. Смажете облицовките. Ако са монтирани стари лагери, уверете се, че са на мястото си. Всички те трябва да имат жлебове за смазване.
13. Спуснете коляновия вал в картера.
14. Поставете долните черупки на основните лагери в капачките.
15. Поставете упорни шайби от всяка страна на капак #4, като използвате смазка, за да ги закрепите на място. Уверете се, че набраздената с масло повърхност е обърната навън.
16. Смажете корпуса на лагера, след това монтирайте капачката на основния лагер № 4, поставете и затегнете болтовете с момента на затягане, посочен в спецификацията.
17. Използвайте щуп или микрометър, за да проверите дали страничната хлабина съответства на данните в Спецификациите.
18. Смажете останалите черупки на основните лагери, след това поставете капаците, поставете и затегнете болтовете с момента на затягане, определен от Спецификация.
19. Проверете дали коляновият вал се върти свободно.
20. Монтирайте задното маслено уплътнение и корпуса (Глава 43), маслената помпа (Глава 44), буталата и биелите (Глава 47) .
