Цилиндрова глава — преграда (Audi 80 B3)

1. Следвайте процедурите, дадени в част A, Глава 13, но имайте предвид следното.

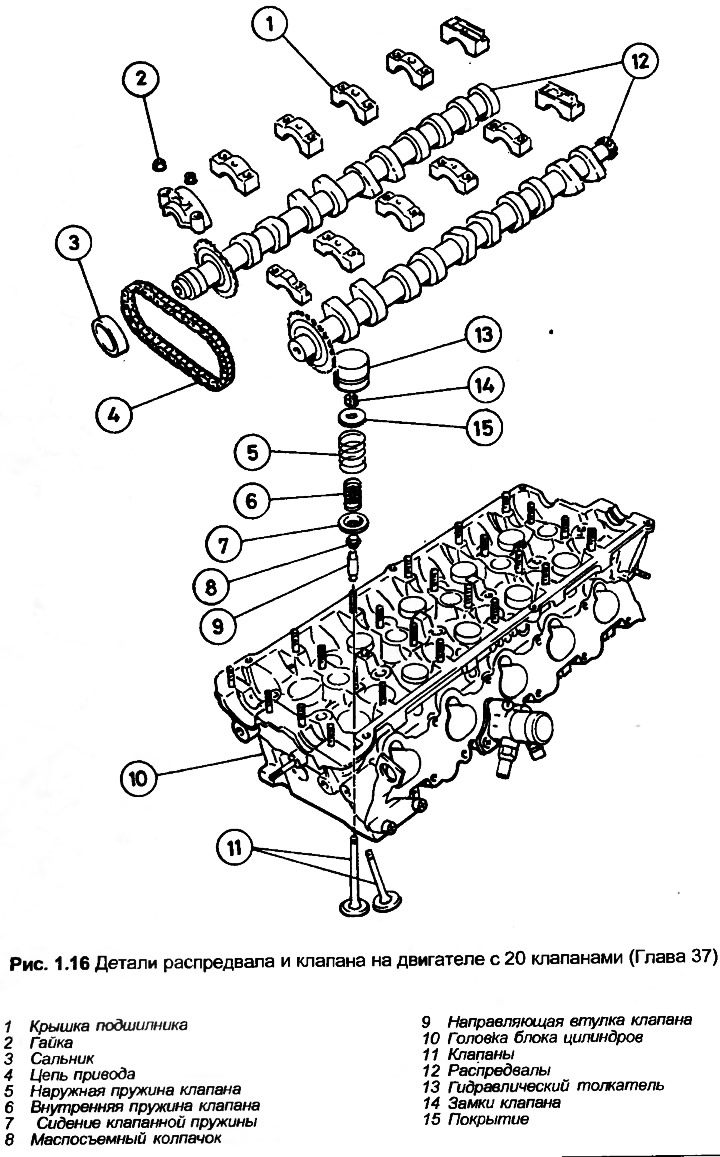

2. На двигател с 10 клапана, всмукателните клапани са 2-4-5-7-9, изпускателните са 1-3-6-8-10, номерирани от ангренажния ремък.

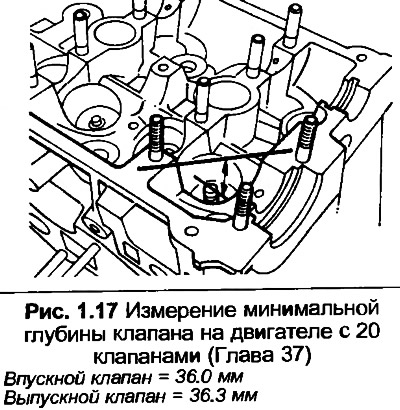

3. При двигател с 10 клапана минималното разстояние от края на стеблата на клапаните до горната повърхност на главата на цилиндъра е същото като при 4-цилиндров двигател. При двигател с 20 клапана минималното разстояние е 36,0 mm за всмукателни клапани и 36,3 mm за изпускателни клапани.



4. Изпускателните клапани на двигател с 20 клапана са пълни с натрий и трябва да се вземат следните предпазни мерки в случай на ремонт.

5. Използвайте ножовка, за да отрежете клапите на две половини, като ги предпазите от вода.

6. Сега клапаните трябва да бъдат хвърлени в съд с вода. Тъй като ще настъпи силна химическа реакция, за безопасност са необходими защитно облекло и очила.

7. Когато реакцията приключи, клапите могат да бъдат отстранени.
