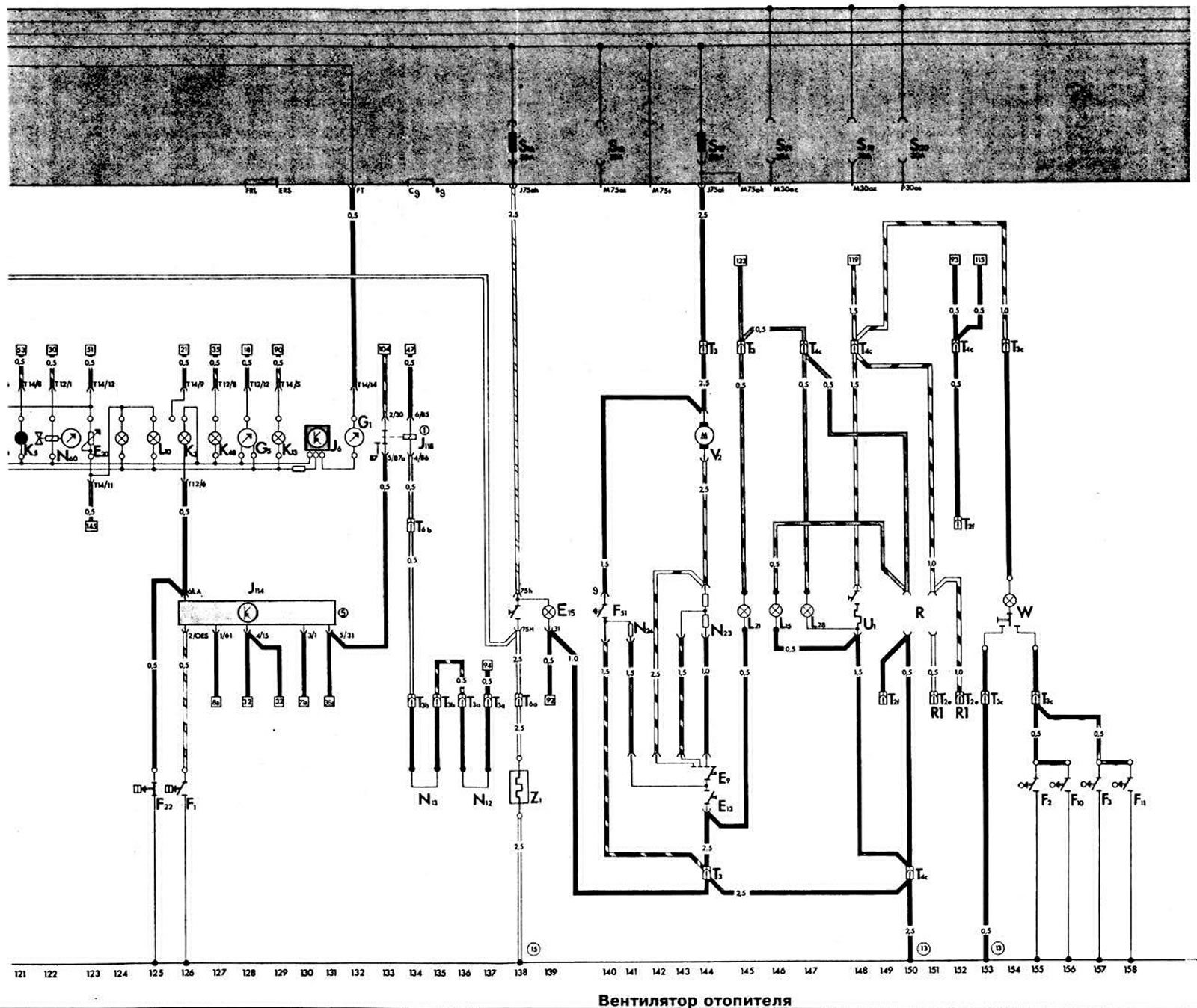

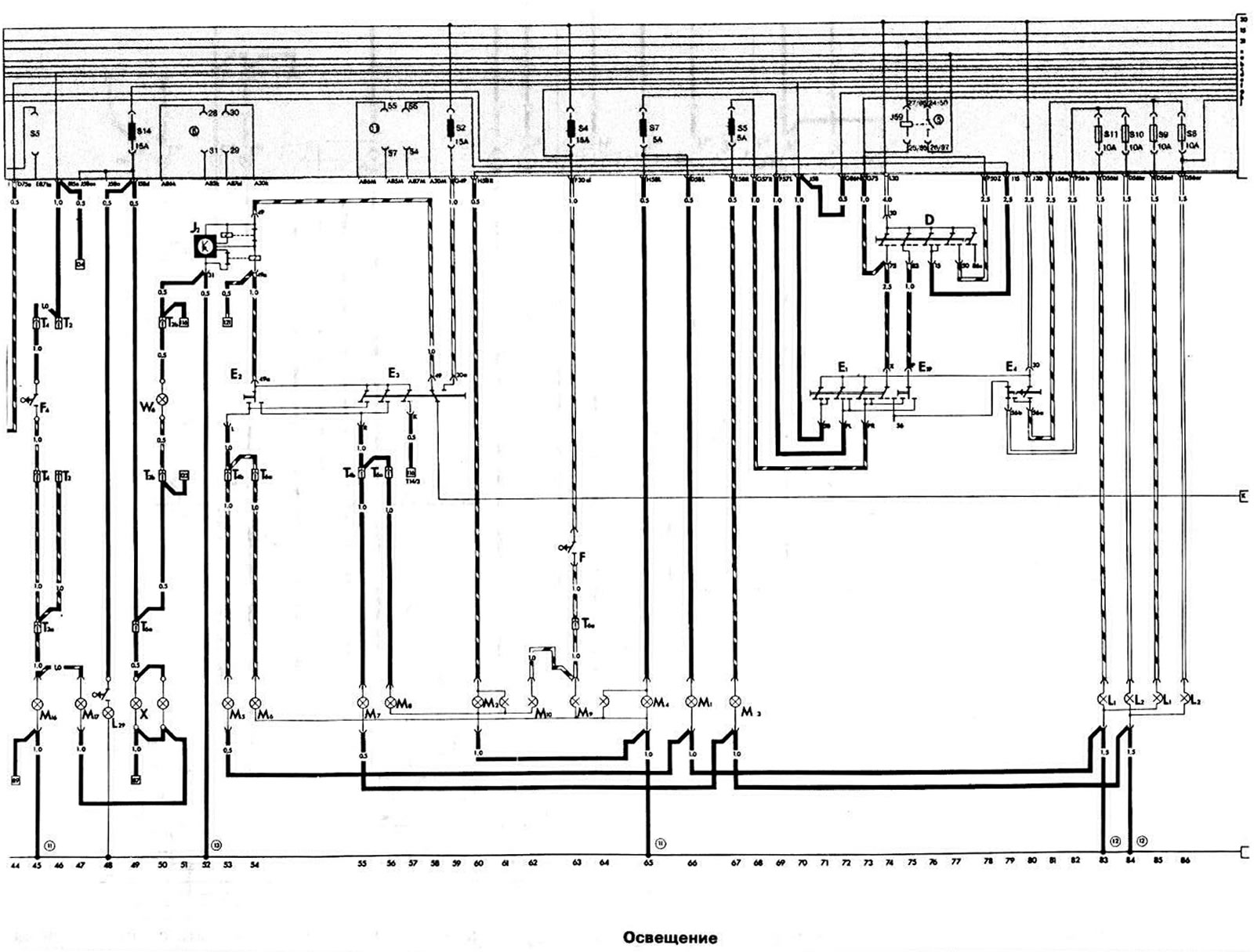

Електрическа схема на автомобили AUDI "100" с двигател "WC" 1983г
| Наименование | Име | Позиция |
| А | Акумулаторна батерия | 4 |
| IN | Стартер | 5-7 |
| СЪС | Генератор | 8-9 |
| C1 | Регулатор на напрежението | 8-9 |
| D | Ключ за запалване | 74-78 |
| E1 | Ключ за външно осветление | 71-74 |
| E2 | Преминете насоки на завоя | 54 |
| EZ | Превключвател за предупреждение за опасност | 55-59 |
| E4 | Превключвател за фарове | 79-80 |
| E9 | Превключвател за всмукване на въздух и вентилатор на нагревателя (горна дръжка на контролния панел на нагревателя) | 144 |
| E13 | Превключвател за разпределение на въздуха (долна дръжка на контролния панел на нагревателя) | 144 |
| E15 | Превключвател за обезпотяване на задното стъкло | 138, 139 |
| E19 | Ключ за странични светлини | 75 |
| E20 | Превключвател за осветление на инструментите | 123 |
| E22 | Превключвател за чистачки на предното стъкло | 96-99 |
| E23 | Ключ за фарове за мъгла и задни светлини за мъгла | 89, 91 |
| F | Ключ за спирачни светлини | 63 |
| F1 | Сензор за налягане на маслото, калибриран на 1,8 kg/cm² | 126 |
| F2 | Превключвател за таванно осветление в лявата колона на предната врата | 155 |
| F3 | Превключвател за таванно осветление в дясната колона на предната врата | 157 |
| F4 | Превключвател за светлини за заден ход | 45 |
| F5 | Ключ за светлини на багажника | 88 |
| F9 | Превключвател на светлинния индикатор на ръчната спирачка | 104 |
| F10 | Превключвател за таванно осветление в колоната на лявата задна врата | 156 |
| F11 | Превключвател за таванно осветление в колоната на задната дясна врата | 158 |
| F14 | Сензор за предупредителна светлина за температурата на охлаждащата течност | 106 |
| F18 | Сензор за превключване на двигателя на вентилатора на охладителната система на двигателя | 43 |
| F21 | Сензор за недостатъчно налягане на течността в системата за усилване на спирачките | 109 |
| F22 | Сензор за налягане на маслото, калибриран до 0,3 kg/cm² | 125 |
| F25 | Превключвател на газта | 32 |
| F26 | Термично реле за време | 20-22 |
| F34 | Светлинен сензор за индикатор за нивото на спирачната течност | 108 |
| F51 | Предпазител за прегряване на държача | 140 |
| F52 | Сензор за предупредителна светлина за ниска температура на охлаждащата течност | 107 |
| F62 | Вакумен превключвател за индикатор за превключване на скоростите | 41 |
| F66 | Сензор за индикатор за ниско ниво на охлаждащата течност | 105 |
| F68 | Сензор за индикатор за превключване на предавките | 29 |
| F74 | Термоелектрически превключвател за стабилизиране на оборотите на празен ход на двигателя | 37 |
| F75 | Сензор за аларма за нивото на спирачната течност | 110 |
| G | Сензор за индикатор за нивото на горивото | 26 |
| G1 | Индикатор за нивото на горивото | 132 |
| G5 | Тахометър | 128 |
| G6 | Горивна електрическа помпа | 25 |
| G40 | Сензор на Хол на сензора на разпределителя на запалването | 11-13 |
| G43 | Електронна управляваща верига за предупредителни светлини за температура на охлаждащата течност и ниво на спирачната течност, ниско налягане и ниско ниво на течност в системата за усилване на спирачките | 109, 110 |
| Н | Превключвател за клаксон | 102 |
| H1 | Звуков сигнал | 103 |
| J2 | Реле за пътепоказател и мигащо предупреждение за опасност | 52-54 |
| J4 | Реле за клаксон (7) | 102, 103 |
| J5 | Реле за фарове за мъгла (1) | 89, 90 |
| J6 | Стабилизатор на напрежението | 131 |
| J17 | Реле за активиране на горивната помпа (10) | 22-24 |
| J26 | Реле за превключване на двигателя на вентилатора на охладителната система на двигателя (2) | 42-43 |
| J31 | Реле за чистачки на предното стъкло (9) | 97-99 |
| J39 | Реле за миене на фаровете (4) | 100, 101 |
| J59 | Разтоварващо реле за контакт "X" на ключ за външно осветление (5) | 75-76 |
| J87 | Електронно управление на оборотите на празен ход DLS (11) (12) | 33-37 |
| J98 | Блок за управление на индикатора за смяна на скоростите (3) | 28-41 |
| J114 | Блок за управление на предупредителната лампа за налягане на маслото (5) | 126-131 |
| J118 | Реле на индикаторната лампа за износване на спирачните накладки (1) | 133, 134 |
| К1 | Индикаторна лампа за дълги светлини | 117 |
| К2 | Светлинен индикатор за изтощена батерия | 115 |
| К3 | Предупредителна лампа за налягане на маслото | 126 |
| К5 | Контролна лампа насоки на завоя | 121 |
| Kb | Светлинен индикатор за опасност | 116 |
| К10 | Светлинен индикатор за отопление на задното стъкло | 120 |
| К13 | Индикаторна лампа за заден фар за мъгла | 129 |
| К14 | Светлинен индикатор за износване на ръчната спирачка и спирачните накладки | 113 |
| К28 | Предупредителна лампа за температура на охлаждащата течност | 111 |
| KZZ | Предупредителна лампа за ниво на спирачната течност, ниско налягане и аварийно ниво на течност в системата за усилване на спирачките | 112 |
| K43 | Предупредителна лампа за ниска температура на охлаждащата течност | 114 |
| K48 | Светлинен индикатор за скоростите | 127 |
| L1 | Къси и дълги светлини на ляв фар | 119 |
| L2 | Лампа за къси и дълги светлини на десния фар | 83-85 |
| 18 | Лампа за осветление на часовник | 84-86 |
| L10 | Лампа за осветяване на арматурното табло | 124, 125 |
| L15 | Лампа за осветление на пепелника | 146 |
| L20 | Крушка за задна мъгла | 89 |
| L21 | Лампа за осветяване на лоста на нагревателя | 145 |
| L22 | Лява крушка за мъгла | 91 |
| L23 | Дясна крушка за мъгла | 92 |
| L28 | Лампа за осветяване на гнездото на запалката | 147 |
| L29 | Подкапочна лампа | 48 |
| L40 | Лампа за осветяване на ключа за фарове за мъгла и задни фарове за мъгла | 92 |
| M1 | Габаритна крушка в ляв фар | 66 |
| М2 | Габаритна крушка в задна дясна светлина | 60, 61 |
| М3 | Габаритна крушка в десния фар | 67 |
| М4 | Габаритна крушка в задна лява светлина | 64, 65 |
| M5 | Лампа предна лява указател на завоя | 53 |
| Mb | Лампа указател на завоя в горния заден лампата | 54 |
| M7 | Лампа за преден десен мигач | 55 |
| M8 | Мигач в задна дясна светлина | 56 |
| M9 | Стоп светлина и габаритна крушка в задна лява светлина | 63 |
| M10 | Стоп светлина и габаритна крушка в задна дясна светлина | 62 |
| М16 | Крушка за заден ход в задна лява светлина | 45 |
| M17 | Крушка за заден ход в задна дясна светлина | 47 |
| N | Запалителна бобина | 16, 17 |
| N7 | Стартова дюза | 21 |
| N9 | Контролен регулатор на налягането | 27 |
| N12 | Сензор за износване на спирачни накладки за десни колела | 136, 137 |
| N13 | Сензор за износване на спирачните накладки за левите колела | 134, 135 |
| N₂3 | Допълнителен резистор за мотора на вентилатора на парното | 144 |
| N₂4 | Допълнителен резистор за мотора на вентилатора на парното | 141 |
| N41 | Превключвател на системата за запалване | 10-13 |
| N60 | Електромагнитен клапан на економайзера | 122 |
| N62 | Допълнителен вентил за подаване на въздух | 34 |
| N65 | Електромагнитен клапан за контрол на скоростта на празен ход | 31 |
| ЗА | Сензор на разпределителя на запалването | 14-18 |
| Р | Накрайници за свещи | 14-18 |
| Q | Запалителни свещи | 14-18 |
| R | Конектор за радио приемник | 150, 151 |
| R1 | Конектор за антена | 151, 152 |
| S1, S3, S15-S21, S2, S4, S14, S22 | Предпазители на монтажния блок | |
| Т1 | Единичен конектор (отдясно в отделението за задвижване) | |
| T1a | Единичен конектор (зад арматурното табло) | |
| T1b | Единичен конектор (зад арматурното табло, в кормилната колона) | |
| Т2 | конектор с 2 щепсела (зад арматурното табло) | |
| T2a | конектор с 2 щепсела (зад арматурното табло) | |
| T2b | 2-пинов конектор (зад арматурното табло) | |
| T2s | конектор с 2 щепсела (отляво в отделението за задвижване) | |
| T2d | конектор с 2 щепсела (отдясно в отделението за задвижване) | |
| T2e | конектор с 2 щепсела (зад арматурното табло) | |
| T2f | конектор за контрол на баланса на автомобилното радио с 2 щепсела (зад арматурното табло) | |
| TZ | 3-пинов конектор (зад арматурното табло) | |
| Тза | 3-пинов конектор (отдясно в отделението за задвижване) | |
| T3b | 3-пинов конектор (отляво в отделението за задвижване) | |
| TZs | 3-пинов конектор (зад арматурното табло) | |
| Т4 | 4-пинов конектор (отляво в отделението за задвижване) | |
| T4b | 4-пинов конектор (зад арматурното табло) | |
| T4s | 4-пинов конектор (зад арматурното табло) | |
| Tba | 6-пинов конектор (зад арматурното табло) | |
| Tbb | 6-пинов конектор(зад арматурното табло) | |
| Т12 | 12-пинов конектор на арматурното табло | |
| U1 | Запалка за цигари | 148 |
| V | Моторче за чистачки на предното стъкло | 94-97 |
| V2 | Двигател на вентилатора на нагревателя | 144 |
| V5 | Моторче за миене на предното стъкло | 100 |
| V7 | Електрически мотор на вентилатора на охладителната система на двигателя | 101 |
| VII | Моторче за миене на фарове | 42 |
| W | Вътрешна светлина | 154 |
| W3 | Лампа за осветление на багажника | 88 |
| W6 | Осветление на жабката | 118 |
| X | Светлина на регистрационния номер | 50 |
| Y2 | Часовник с цифров дисплей | 49-50 |
| Z1 | Нагревателен елемент на задното стъкло | 138 |
