Wał napędowy
AAR 2600 i młotkowany przegub trójnożny z zewnętrznym przegubem homokinetycznym 85/88 mm
AAR 3300 i młotkowany przegub trójnożny z zewnętrznym przegubem homokinetycznym o średnicy 94/100 mm
AAR 3300 i młotkowany przegub trójnożny z zewnętrznym przegubem homokinetycznym o średnicy 99/106 mm

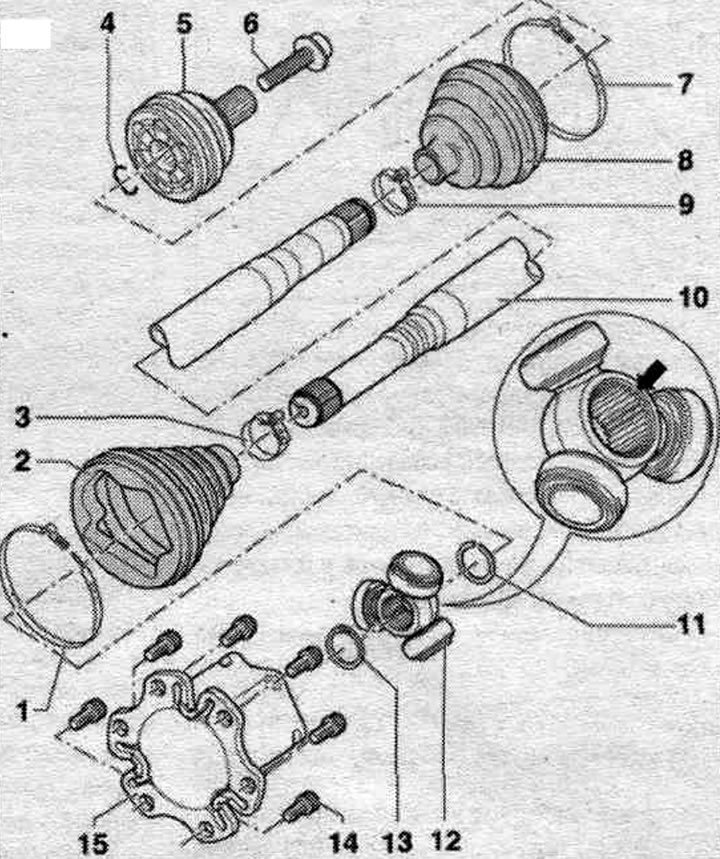

1. Zacisk: po usunięciu należy go wymienić.
2. Osłona ochronna z adapterem do złącza statywowego: osłona powinna pasować do rowka i obwodu obudowy złącza; przed dokręceniem kołnierza zaciskowego należy na krótko unieść osłonę przegubu, aby wyrównać ciśnienie.
3. Zacisk: po usunięciu należy go założyć ponownie.
4. Pierścień ustalający: wymienić podczas demontażu, zamontować w rowku pierścieniowym wału przed montażem (po złożeniu zawiasu nie jest on widoczny); przed montażem przegubu homokinetycznego należy ustawić pierścień ustalający w środku otworu, przesuwając go ku górze.
5. Przegub homokinetyczny zewnętrzny: można go wymienić tylko w całości; podczas montażu zawiasu na wałku profilowym, zęby wałka profilowego muszą zostać pokryte cienką warstwą smaru przeznaczonego do zawiasu.
6. Śruba: 200 Nm + 180°; wymienić po usunięciu;przed dokręceniem połączenia gwintowanego należy oczyścić gwinty przegubu homokinetycznego za pomocą gwintownika; wykonaj procedurę luzowania i dokręcania połączenia gwintowanego wału napędowego na piaście koła.
7. Zacisk: po usunięciu należy go założyć ponownie.
8. Zewnętrzna osłona przegubu homokinetycznego: sprawdź, czy nie ma pęknięć i śladów zużycia; przed dokręceniem kołnierza zaciskowego należy na krótko unieść osłonę przegubu, aby wyrównać ciśnienie.
9. Zacisk: po usunięciu należy go założyć ponownie.
10. Wał napędowy.
11. Pierścień ustalający.
12. Zębatka przegubu trójnożnego: faza "strzałki" skierowana jest w stronę wielowypustów wału napędowego; podczas montażu zębatki przegubu trójnożnego na wałku profilowym, zęby wałka profilowego muszą zostać pokryte cienką warstwą smaru stosowanego w przegubie.
13. Pierścień osadczy: wymienić po demontażu: zamontować w rowku wału.
14. Śruba.
15. Element zawiasowy.
Jeśli gwintowane połączenie wału napędowego po stronie koła jest luźne, nie należy obciążać łożysk piasty. Jeżeli łożyska kół będą poddane ciężarowi własnemu pojazdu, mogą ulec uszkodzeniu. Spowoduje to skrócenie żywotności łożysk kół. Dlatego też należy wziąć pod uwagę następujące kwestie. Zabrania się poruszania pojazdem bez zamontowanych półosi napędowych, gdyż może to spowodować uszkodzenie łożyska piasty koła. Jeżeli jednak pojazd musi zostać przemieszczony, należy przestrzegać następujących zasad. Zamontuj zewnętrzny przegub homokinetyczny w miejscu wału napędowego. Dokręć zewnętrzny przegub homokinetyczny momentem 200 Nm. Podczas montażu nie pozwól, aby wał napędowy zwisał swobodnie, ponieważ jego zgięcie może uszkodzić przegub wewnętrzny.
Wyjmowanie i instalowanie wału napędowego

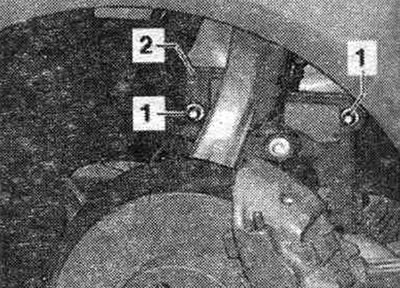

Odkręć śruby mocujące wał napędowy do piasty koła. Zdejmij koło. Odkręcić nakrętkę "1" i zdjąć obudowę "2".

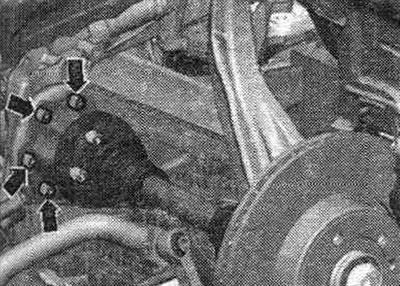

Odkręć śruby "strzałkowe" od wału z kołnierzem/przekładnią. Zdejmij wał napędowy.

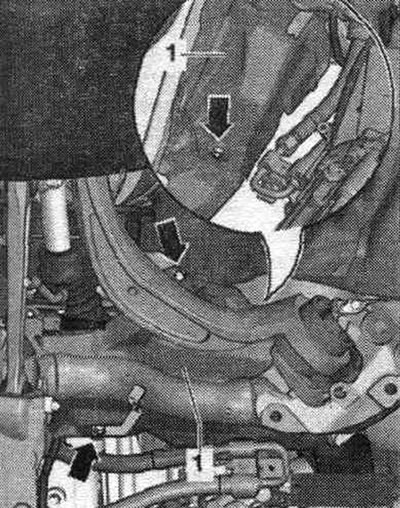

Tylko w pojazdach z osłoną ramy pomocniczej: Jeżeli nie ma wystarczająco dużo miejsca na wymontowanie wału napędowego, należy wykonać następujące czynności. Odkręć śruby ze strzałkami i odłóż osłonę ramy pomocniczej "1" na bok. Zdejmij wspornik hamulca. system węży i przewodów. ABS z obudowy łożyska koła.

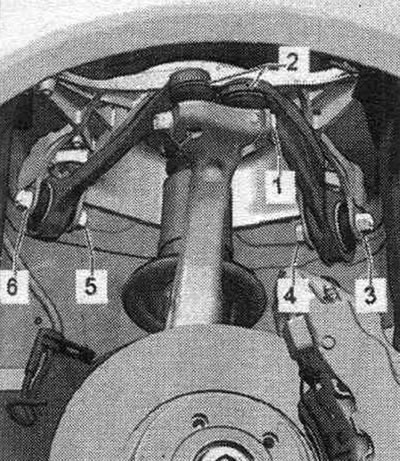

Odkręcić połączenie śrubowe "1" i zdjąć oba ramiona zawieszenia "2" w kierunku do góry. Rozszerzanie rowków w obudowie łożyska piasty za pomocą dłuta lub podobnego narzędzia jest zabronione! Obróć obudowę łożyska piasty na bok, jednocześnie wyciągając sworzeń wału napędowego z piasty koła. Wyjmij wał napędowy.
Instalacja
Montaż odbywa się w odwrotnej kolejności. Włóż oba sworznie obrotowe górnego wahacza "2" w obudowę łożyska piasty i wkręć śrubę "1". Podczas dokręcania dociśnij górny wahacz tak daleko, jak to możliwe! Dokręć połączenie śrubowe "1". Zamontuj koło. Dokręć koło. Dokręć śruby mocujące wał napędowy do piasty koła.
