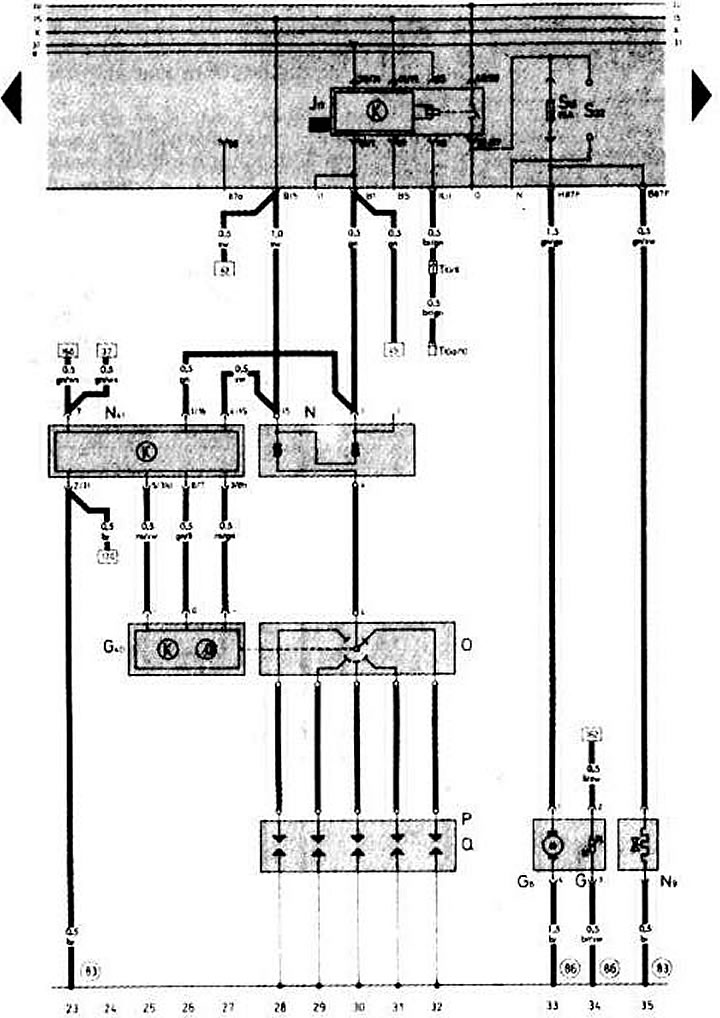

Система за запалване. Реле на горивната помпа
- G - сензор за нивото на горивото (3113)
- G6 - електрическа горивна помпа
- G40 - Сензор на Хол (2113)
- J17 - реле на горивната помпа (4433)
- N - бобина за запалване
- N9 - пилотен регулатор на налягането
- N41 - блок за управление на запалването
- O - разпределител на запалването
- P - накрайници на свещи
- Q - запалителни свещи
- S13 - предпазител в монтажния блок
- S22 - предпазител в монтажния блок
- T10 - 10-щифтов конектор (светлосин, отзад на арматурното табло)
- T10d - 10-щифтов конектор (жълт, отзад на арматурното табло)
- (83) - заземяване "-1-" десен преден кабелен сноп
- (86) - заземяваща връзка "-1-" заден сноп
