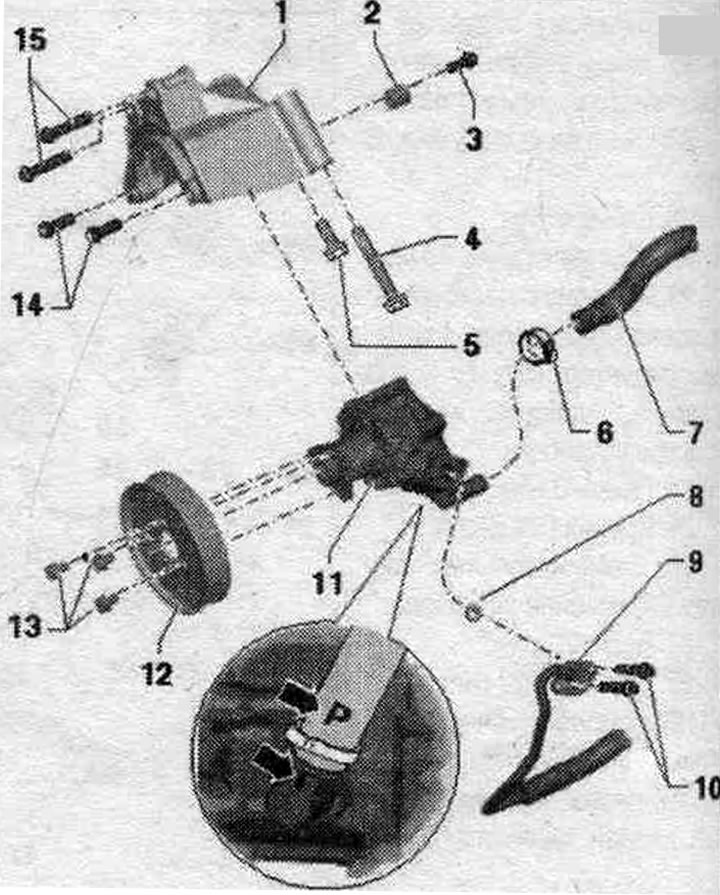

1. Притежател.
2. Втулка: За да монтирате лопатковата помпа, втулката трябва да се премести леко назад.
3. Болт: 20 Нм.
4/5. Болт: 20 Nm; скобите се закрепват към двигателя; вземете предвид различната дължина на болтовете.
6. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
7. Смукателен маркуч: Маркировката "P" със стрелка на смукателния маркуч трябва да е подравнена с профилния шев "стрелка" на лопатковата помпа.
8. Уплътнителен пръстен: сменете след отстраняване.
9. Напорен тръбопровод. Поставете напорния тръбопровод напълно по време на монтажа.
10. Болт: 9 Нм.
11. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло; обезвъздушаване на волана; проверете нивото на подчинения. течности в хидр. система.
12. Макара.
13. Болт: 22 Нм.
14. Болт: 20 Нм; монтиране на лопатковата помпа върху скобата.
15. Болт: 20 Нм; монтиране на скобата върху двигателя.
Не се предлага ремонт на лопатковата помпа. Ако има повреда, лопатковата помпа трябва да се смени. Лопатната помпа се доставя незапълнена. Ето защо, преди монтажа, не забравяйте да напълните хидравличната помпа с течност и да я завъртите на ръка. В противен случай може да се появи шум по време на работа или да се повреди лопатковата помпа.

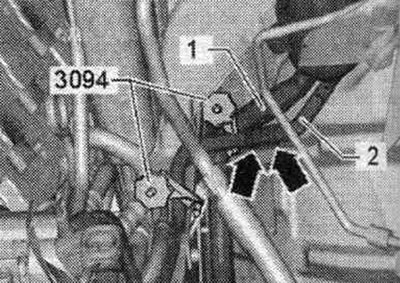

Поставете колата на асансьор. Свалете капака на двигателя "1" нагоре. Изпомпайте хидравличната течност от резервоара, като използвате устройство за събиране и изпомпване на масло. Затегнете смукателния маркуч "1" и връщащия маркуч "2" със скоби за маркучи "3094". Не закрепвайте скоби за маркучи "3094" за маркучи с диаметър до 25 мм към връщащия маркуч "2" близо до възвратния клапан. В противен случай, възвратният клапан може да се повреди. Обратен клапан е в обратна шланге "2" между хомутами, "стрелките". Свали шумоизолация. Източете охлаждащата течност.

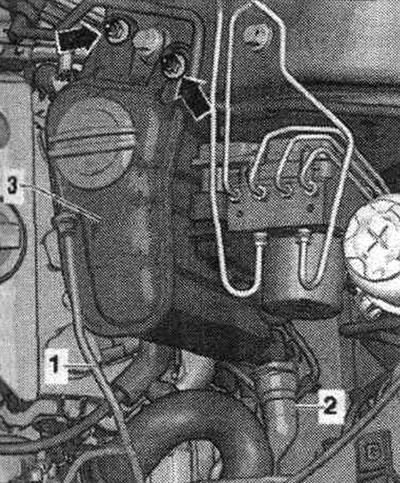

Разкачете тръбопроводите за охлаждаща течност "1" и "2" от разширителния резервоар. резервоар за охлаждаща течност. Развийте гайките със стрелка и свалете разширителната фуга. резервоара за охлаждаща течност "3" нагоре от крепежните елементи. Отключете отдолу на разширението. свържете конектора "3" на резервоара за охлаждаща течност и го разкачете. Отложете разширяването. резервоара за охлаждаща течност "3" отстрани.

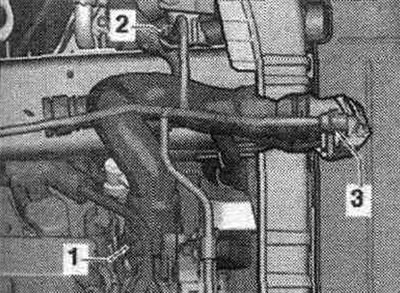

Демонтиране на маркучи ОЖ "1" и "2" от тръбата ОЖ и се отклони встрани. Разкачете тръбопровода за охлаждаща течност "3" от радиатора на охлаждащата течност и го завъртете настрани.

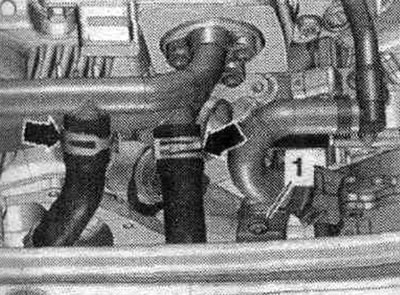

Отстранете болт "1" на горните тръби за охлаждащата течност. Игнорирайте "стрелката".

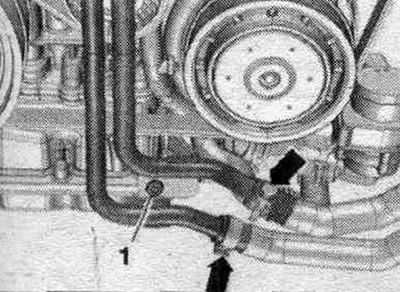

Отстранете болт "1" на долните тръби за охлаждащата течност. Игнорирайте "стрелката".

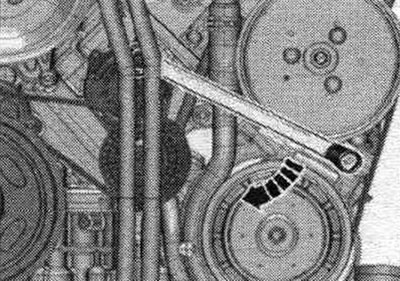

Разхлабете поликлиновия ремък и го свалете от шайбата на лопатковата помпа. Завъртете обтегача, за да разхлабите обтегача на поликлиновия ремък по посока на стрелката. Свалете поликлиновия ремък само от шайбата на лопатковата помпа. Разхлабете скобата и извадете инструмента.

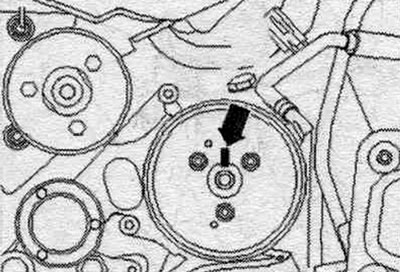

Маркирайте позицията на ролката спрямо главината. За да направите това, маркирайте "стрелката". Когато сменяте лопаткова помпа, прехвърлете маркировката на главината от старата помпа към новата. Невъзможно е да се определи положението на отворите на ролките спрямо отворите в главината по време на монтажа поради ограничено пространство.

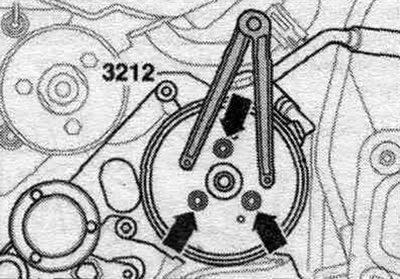

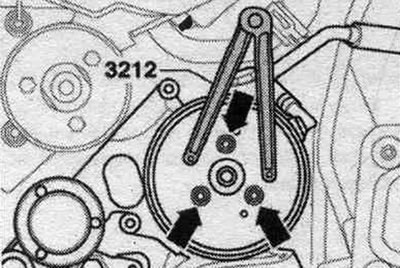

Отстранете болтовете, обозначени със стрелка. Използвайте двудупков гаечен ключ 3212, за да ги задържите на място. Отстранете ремъчната шайба на лопатковата помпа. Поставете тава под лопатковата помпа.

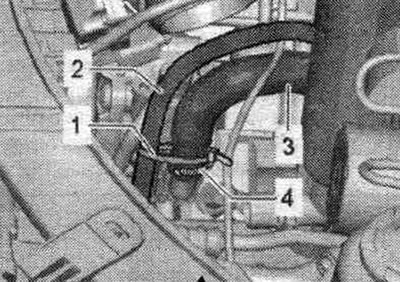

Ако има такъв, внимателно отрежете държача на кабела "1" на кабелния сноп "2".

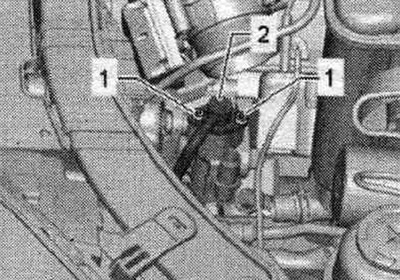

Развийте болтовете "1" и свалете напорния тръбопровод "2" от лопатковата помпа. Затворете лопатковата помпа и тръбопроводните връзки с чисти тапи.

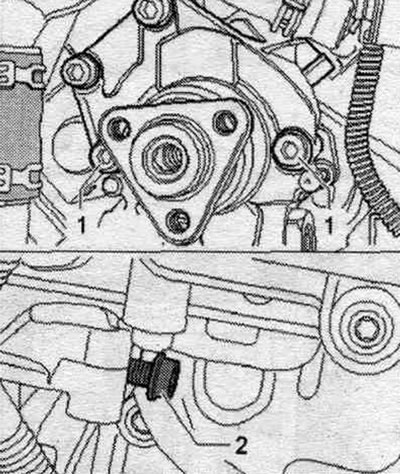

Развийте крепежните елементи на лопатковата помпа от скобата. За да направите това, развийте болтове "1" отпред и болтове "2" отзад. Болт "2" не се вижда в скобата; на фигурата е показан в развито положение.

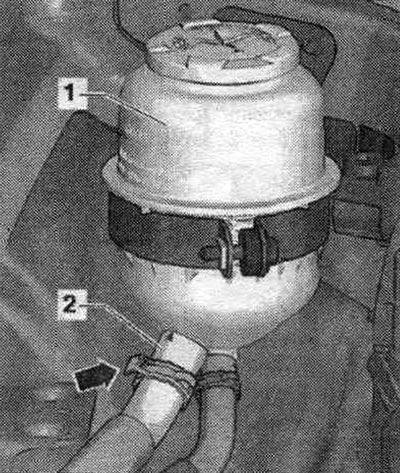

Освободете пружинната скоба "стрелка" на смукателния маркуч "2" на резервоара "1" и извадете смукателния маркуч "2" от резервоара. Извадете лопатковата помпа със смукателния маркуч от скобата.
Инсталация

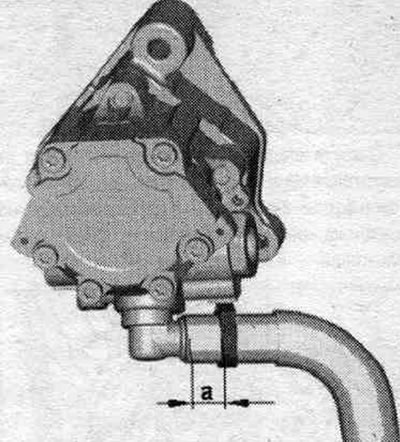

Монтаж в обратен ред. Сменете уплътненията и гарнитурите. пръстени. Преди да монтирате нова лопаткова помпа, напълнете смукателната страна с хидравлично масло и я завъртете на ръка, докато маслото излезе от нагнетателната страна. Закрепете всички връзки на маркучите с нови скоби. Не е възможно да затегнете скобата с клещи за скоби за маркучи, докато лопатковата помпа е монтирана, така че тази стъпка трябва да се извърши при демонтирана помпа. Преди да монтирате лопатковата помпа, прикрепете смукателния маркуч и го поставете срещу маркировката "P" на шева на лопатковата помпа. Закрепете смукателния маркуч с нова скоба. Обърнете внимание на монтажния размер на скобата. Размерът "а" трябва да бъде 4 мм.

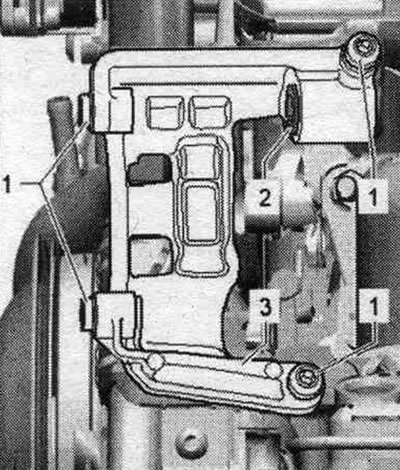

Поставете лопатковата помпа със смукателния маркуч в скобата "3". Втулката "2" е леко избута назад.

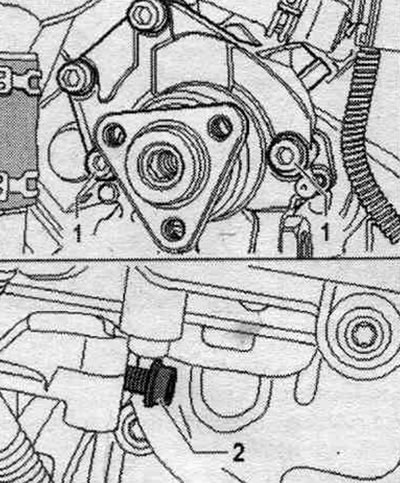

Първо затегнете предните болтове "1". След това затегнете задните. болт "2". Затегнете болтовете "1" и "2".

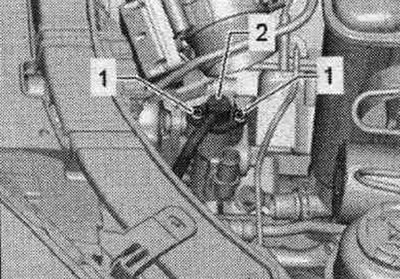

Натиснете напорния тръбопровод "2" в лопатковата помпа, докато спре. След това затегнете болтовете "1".

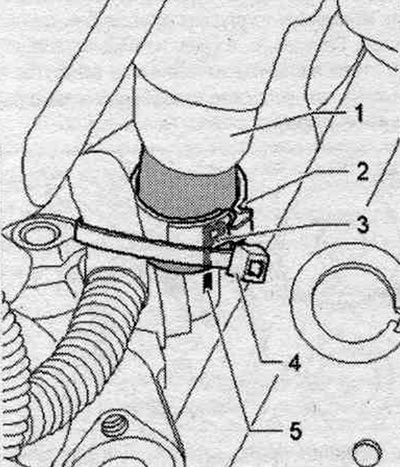

Ако е монтиран, закрепете кабелния сноп с нова кабелна връзка "4" към фитинга.

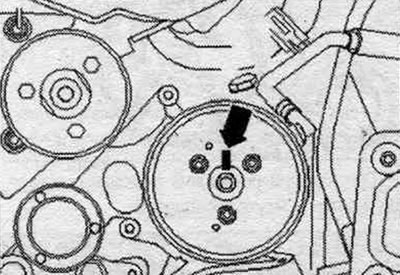

Поставете маркуч "2" в двигателния отсек без опъване или прегъвания и го закрепете към резервоара. Уверете се, че маркучът не е огънат или усукан. Почистете омазнените зони по мотоциклета. отделение. Подравнете маркировката "стрелка" на ремъчната шайба с маркировката на главината.
Затегнете болтовете на ремъчната шайба, обозначени със стрелка. Монтирайте поликлиновия ремък на лопатковата помпа. Проверете нивото на подчинения регулатор. течност в хидравличната система. Отстранете въздуха от волана. Проверете волана за течове. Монтирайте звукоизолация.
Монтирайте поликлиновия ремък и проверете подравняването му. Когато монтирате поликлинов ремък, уверете се, че той е правилно поставен в шайбите.

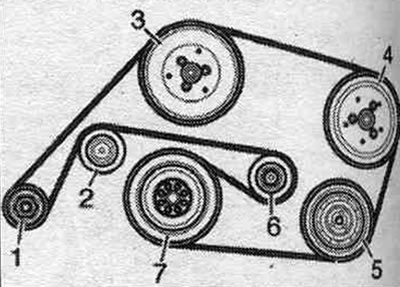

1. Генератор.
2. Водеща ролка.
3. Помпа за охлаждаща течност.
4. Лопатна помпа.
5. Компресор на климатика. инсталации.
6. Ролка за опъване.
7. Колянов вал.
