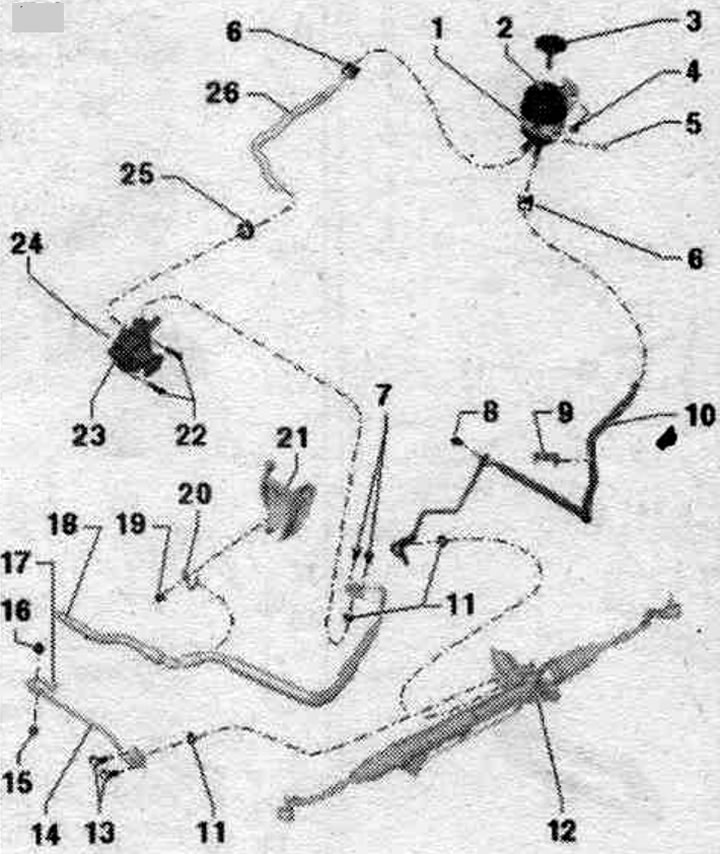

Автомобили с 6-цилиндров TFSI двигател, автомобили без система. динамично управление
1. Превръзка.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Заключваща капачка с измервателна сонда.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7/8. Болт: 9 Nm.
9. Държач за монтажната линия на смукателния маркуч на страничния елемент.
10. Връщаща линия: от кормилната уредба с хидравличен агрегат към резервоара; спазвайте позицията на монтаж върху резервоара.
11. Уплътнителен пръстен: сменете го след сваляне.
12. Хидравличен волан.
13. Болт: 20 Нм.
14. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
15. Гумена възглавница: 6 Nm.
16. Гайка: 6 Нм.
17. Съединителна гайка: 40 Nm.
18. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
19. Гайка: 9 Нм.
20. Монтажна скоба.
21. Свързващ елемент на скобата на двигателя.
22. Болт: 20 Нм.
23. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло.
24. Болт: 20 Нм.
25. Затегнете скобата с помощта на клещи за скоби; сменете, когато бъде премахнато.
26. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
