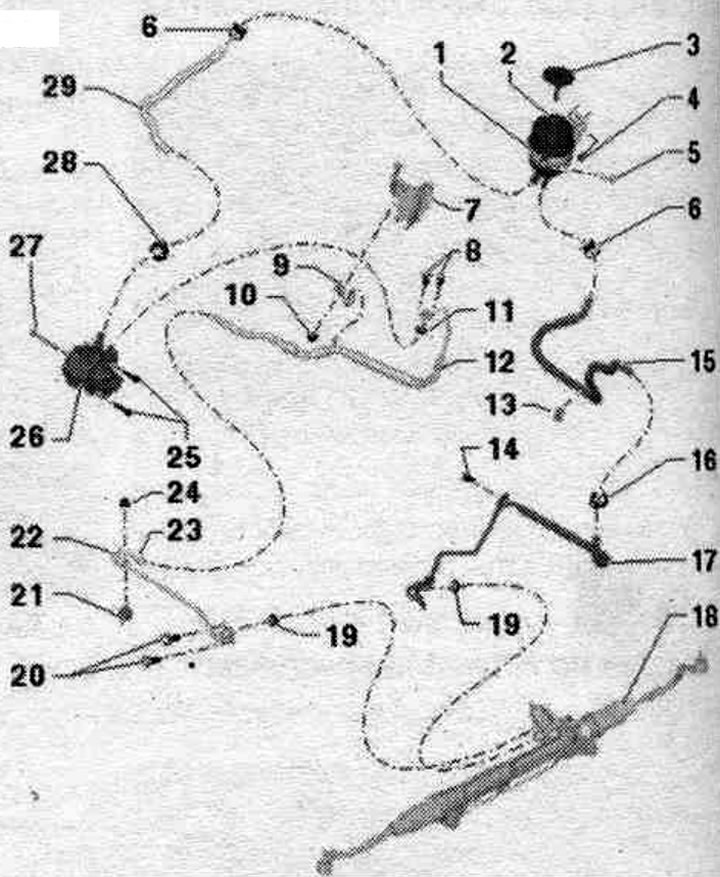

1. Превръзка.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Заключваща капачка с измервателна сонда.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7. Свързващ елемент на скобата на двигателя.
8. Болт: 9 Нм.
9. Монтажна скоба.
10. Гайка: 9 Нм.
11. Уплътнителен пръстен: сменете го след отстраняване.
12. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
13. Скоба.
14. Болт: 9 Нм.
15. Връщащ маркуч: от охладителя на хидравличното масло към разширителния резервоар. резервоар; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
16. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
17. Връщаща линия: от кормилната уредба с хидравличния агрегат към резервоара. Поставете връщащата линия докрай по време на монтажа.
18. Хидравличен волан.
19. Уплътнителен пръстен: сменете след отстраняване.
20. Болт: 20 Нм.
21. Гумена възглавница: 9 Nm.
22. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
23. Съединителна гайка: 40 Nm.
24. Гайка: 6 Нм.
25. Болт: 25 Нм.
26. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло.
21. Болт: 25 Нм.
28. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
29. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
