Автомобили с 6-цилиндров FSI двигател, автомобили с динамична система за управление

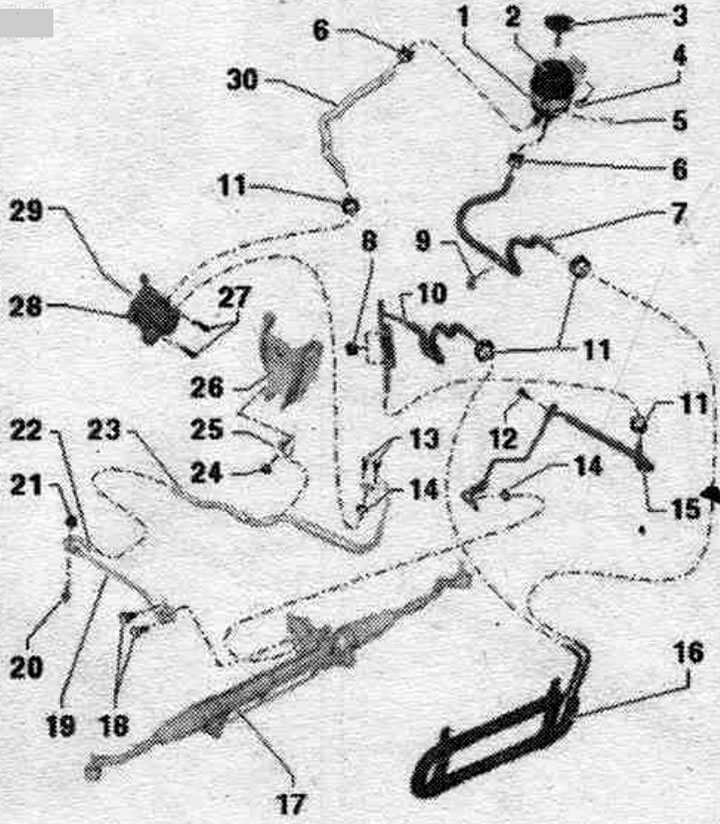

1. Превръзка.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Капачка на маслото с измервателна пръчка: проверка на нивото на маслото.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7. Връщащ маркуч: от охладителя на хидравличното масло към разширителния резервоар. резервоар; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
8. Гайка: 6 Нм.
9. Скоба.
10. Връщаща линия: от механизма на сервоуправлението към радиатора на хидравличното масло; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
11. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
12/13. Болт: 9 Nm.
14. Уплътнителен пръстен: сменете го след отстраняване.
15. Връщаща линия: от механизма на сервоуправлението към охладителя на хидравличното масло. Поставете напълно връщащата линия по време на монтажа.
16. Охладител на хидравличното масло: закрепен към кондензатора със скоба.
17. Хидравличен волан.
18. Болт: 20 Нм.
19. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
20. Гумена възглавница: 6 Nm.
21. Гайка: 6 Нм.
22. Съединителна гайка: 40 Nm.
23. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
24. Гайка: 9 Нм.
25. Монтажна скоба.
26. Свързващият елемент на скобата на двигателя се подменя заедно с монтажа; напълнете хидравличната течност преди монтажа. с масло.
27. Болт: 20 Нм.
28. Хидравлична помпа, система; волан "V119" с управляващ клапан на лопатковата помпа -(V119)-; помпата и контролният вентил са едно цяло.
29. Болт: 20 Нм.
30. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
