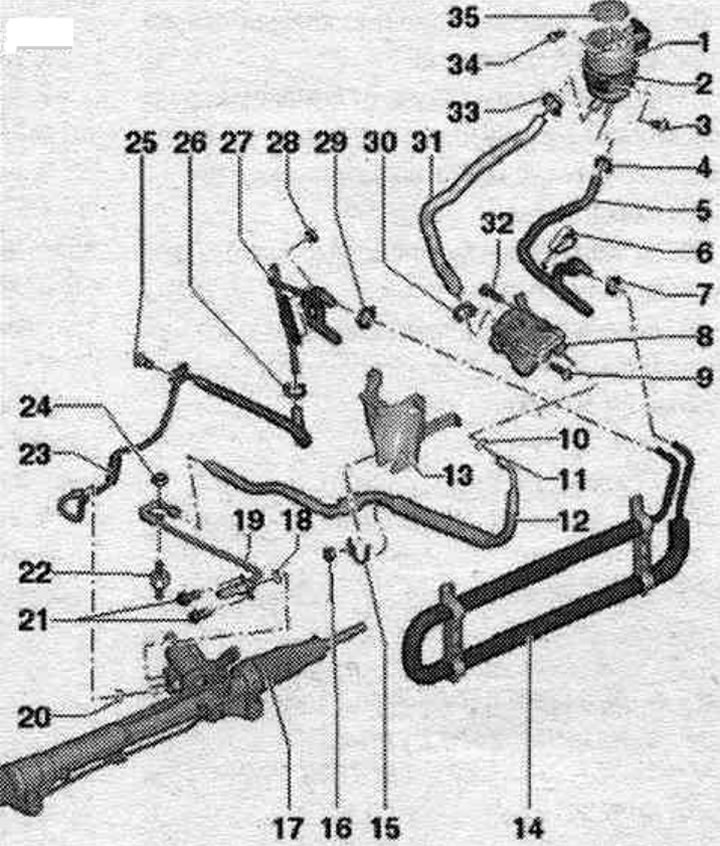

1. Разширителен съд: вземете предвид монтажа. позиция.
2. Превръзка.
3. Болт: 9 Нм.
4. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
5. Връщащ маркуч: от охладителя на хидравличното масло към разширителния резервоар. резервоар; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
6. Скоба.
7. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
8. Хидравлична помпа на кормилното управление "V119": с управляващ клапан на лопатковата помпа -(V119)-; помпата и контролният вентил са едно цяло и се подменят заедно; напълнете хидравличната течност преди монтажа. с масло.
9. Болт: 20 Нм.
10. Уплътнителен пръстен: сменете след отстраняване.
11. Болт с холендрова гайка: 38 Nm.
12. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
13. Свързващ елемент: скоба на двигателя.
14. Охладител на хидравличното масло: закрепен към кондензатора със скоба.
15. Монтажна скоба.
16. Гайка: 9 Нм.
17. Хидравличен волан.
18. Уплътнителен пръстен: сменете след отстраняване.
19. Напорен тръбопровод: въртящ момент на затягане на съединителната гайка: 40 Nm; от лопатковата помпа до кормилния механизъм с хидравлично управление. Поставете напорния тръбопровод докрай по време на монтажа.
20. Уплътнителен пръстен: сменете след отстраняване.
21. Болт: 20 Нм.
22. Гумена възглавница: 6 Nm.
23. Връщаща линия: от механизма на сервоуправлението към радиатора на хидравличното масло; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
24. Гайка: 6 Нм.
25. Болт: 9 Нм.
26. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
27. Връщаща линия: от механизма на сервоуправлението към охладителя на хидравличното масло. Поставете напълно връщащата линия по време на монтажа.
28. Гайка: 9 Нм.
29/30. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
31. Смукателен маркуч: спазвайте монтажната позиция на резервоара: спазвайте монтажа. позиция на лопатковата помпа.
32. Болт: 20 Нм.
33. Пружинна скоба: Свалете и монтирайте с помощта на клещи за скоби за маркучи.
34. Болт: 9 Нм.
35. Заключваща капачка с измервателна сонда.
