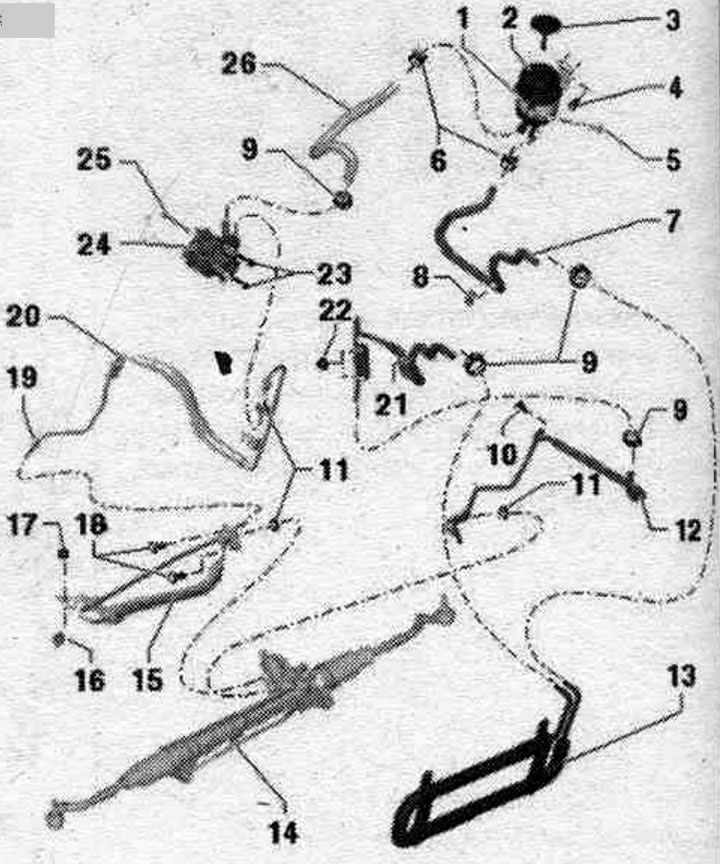

Автомобили с 6-цилиндров дизелов двигател, автомобили с динамична система за управление
1. Превръзка.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Заключваща капачка с измервателна сонда.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7. Връщащ маркуч: от охладителя на хидравличното масло към разширителния резервоар. резервоар; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
8. Скоба.
9. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
10. Болт: 9 Нм.
11. Уплътнителен пръстен: сменете го след отстраняване.
12. Връщаща линия: от механизма на сервоуправлението към охладителя на хидравличното масло. Поставете напълно връщащата линия по време на монтажа.
13. Охладител на хидравличното масло: закрепен към кондензатора със скоба.
14. Хидравличен волан.
15. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
16. Гумена възглавница: 6 Nm.
17. Гайка: 6 Нм.
18. Болт: 20 Нм.
19. Съединителна гайка: 40 Nm.
20. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
21. Връщаща линия: от механизма на сервоуправлението към радиатора на хидравличното масло; спазвайте монтажното положение на охладителя на хидравличното масло. Поставете връщащата линия напълно по време на монтажа.
22. Гайка: 9 Нм.
23. Болт: 25 Нм.
24. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло.
25. Болт: 25 Нм.
26. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
