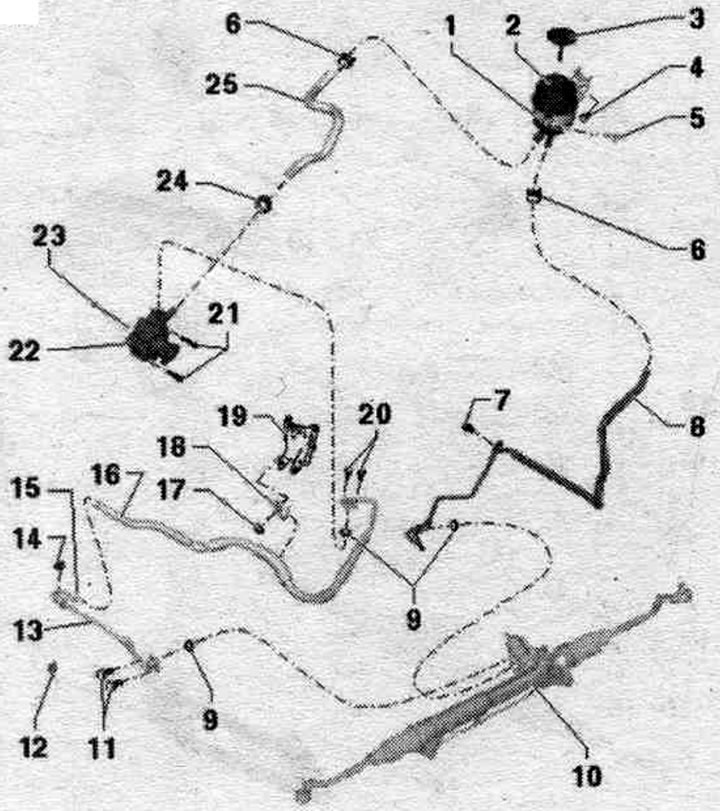

Автомобили с 4-цилиндров дизел, автомобили без система. динамично управление
1. Превръзка: закрепване към тялото.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Заключваща капачка с измервателна сонда.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7. Болт: 9 Нм.
8. Връщаща линия: от кормилната уредба с хидравличен агрегат към резервоара; спазвайте позицията на монтаж върху резервоара. Поставете връщащата линия напълно по време на монтажа.
9. Уплътнителен пръстен: сменете го след отстраняване.
10. Хидравличен волан.
11. Болт: 20 Нм.
12. Гумена възглавница: 6 Nm.
13. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
14. Гайка: 6 Нм.
15. Съединителна гайка: 40 Nm.
16. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
17. Гайка: 9 Нм.
18. Монтажна скоба.
19. Свързващ елемент: скоба на двигателя.
20. Болт: 9 Нм.
21. Болт: 25 Нм.
22. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло.
23. Болт: 25 Нм.
24. Скоба: затегнете с клещи за скоби: сменете при сваляне.
25. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
