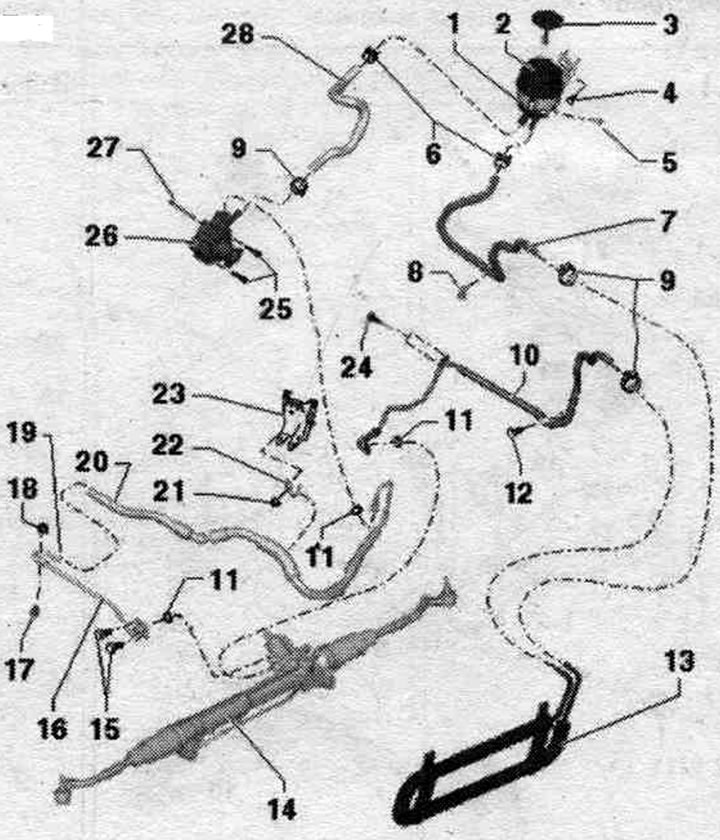

Автомобили с 4-цилиндров TFSI двигател, автомобили с динамична система за управление
1. Превръзка: закрепване към тялото.
2. Разширителен съд: вземете предвид монтажа. позиция.
3. Заключваща капачка с измервателна сонда.
4/5. Болт: 9 Nm.
6. Пружинна скоба: Свалете и монтирайте с клещи за скоби за маркучи.
7. Връщащ маркуч: от охладителя на хидравличното масло към разширителния резервоар. резервоар; спазвайте позицията за монтаж на резервоара; спазвайте монтажното положение на охладителя на хидравличното масло.
8. Скоба.
9. Скоба: затегнете с клещи за скоби; сменете, когато бъде премахнато.
10. Връщаща линия: от механизма на сервоуправлението към радиатора на хидравличното масло; монтаж на подрамата; спазвайте монтажното положение на охладителя на хидравличното масло; монтажно положение на главната тръбна връзка. Поставете връщащата линия напълно по време на монтажа.
11. Уплътнителен пръстен: сменете го след отстраняване.
12. Болт: 9 Нм.
13. Охладител на хидравличното масло: закрепен към кондензатора със скоба.
14. Хидравличен волан.
15. Болт: 20 Нм.
16. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличния агрегат. Поставете напорния тръбопровод докрай по време на монтажа.
17. Гумена възглавница: 6 Nm.
18. Гайка: 6 Нм.
19. Съединителна гайка: 40 Nm.
20. Напорен тръбопровод: от лопатковата помпа до кормилния механизъм с хидравличен агрегат; въртящ момент на затягане на съединителната гайка: 38 Nm. Поставете напорния тръбопровод докрай по време на монтажа.
21. Гайка: 9 Нм.
22. Монтажна скоба.
23. Свързващ елемент: скоба на двигателя.
24. Болт: 9 Нм.
25. Болт: 25 Нм.
26. Лопатна помпа: напълнете с хидравлична течност преди монтаж. с масло.
27. Болт: 25 Нм.
28. Смукателен маркуч: спазвайте монтажната позиция на резервоара; спазвайте монт. позиция на лопатковата помпа.
