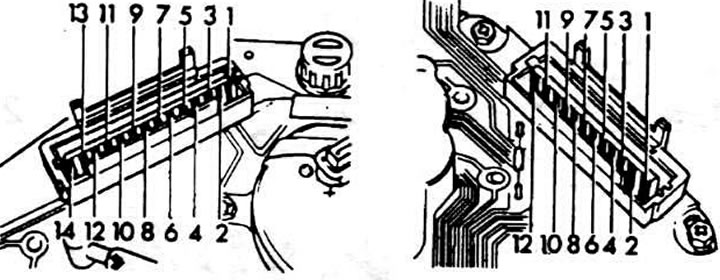

| щепсел № | Предназначение на щепсела |
| 14-пинов конектор | |
| 1 | "+" на цифрови или аналогови часовници |
| 2 | "-" на часовника със стрелката и контролните лампи |
| 3 | "+" на аварийната светлина |
| 4 | индикаторна лампа за дълги светлини "+" |
| 5 | "+" на задния индикатор за мъгла |
| 6 | "+" на контролната лампа за отопление на задното стъкло |
| 7 | "+" контролна лампа насоки на завоя |
| 8 | "-" пътепоказателна лампа |
| 9 | "-" контролна лампа за включване на дизеловия нагревател |
| 10 | "+" контролни лампи № 2, 3, 4, 5, 6 и бордова мрежа |
| 11 | "-" на лампите за осветление на инструментите и превключвателя за осветление на инструментите |
| 12 | "+" на ключа за осветлението на приборите |
| 13 | "-" на предупредителната лампа за предпазния колан |
| 14 | "-" индикатор за нивото на горивото |
| 12-пинов конектор | |
| 1 | "+" на манометъра и индикатора за температурата на охлаждащата течност |
| 2 | "-" Индикаторна лампа за ниска температура на охлаждащата течност |
| 3 | Свързан към щепсел Na 10 |
| 4 | индикаторна лампа за износване на ръчната спирачна система и спирачните накладки |
| 5 | "-" индикаторна лампа за изтощена батерия |
| 6 | "-" предупредителна лампа за налягане на маслото |
| 7 | "+" пътепоказателна лампа на ремаркето |
| Аз | "-" индикатор за предавка |
| 9 | "-" предупредителна лампа за температура на охлаждащата течност |
| 10 | "-" светлинен индикатор за нивото на спирачната течност |
| 11 | Резервни |
| 12 | Клема "1" на оборотомера |
