2. Изключете кабелния конектор на модели с електрически прозорци.

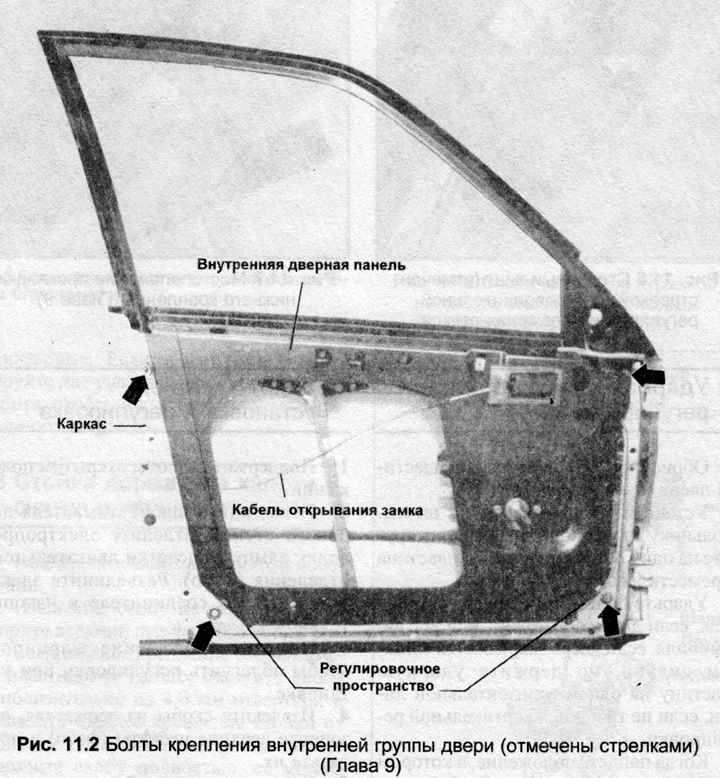

3. Водени от фиг. 11.2, развийте четирите болта, закрепващи вътрешната група врата към външната група врата. Обърнете внимание на разделителите на долните два болта.
4. Отстранете вътрешната група врата със стъкло и рамка от външната група врата.

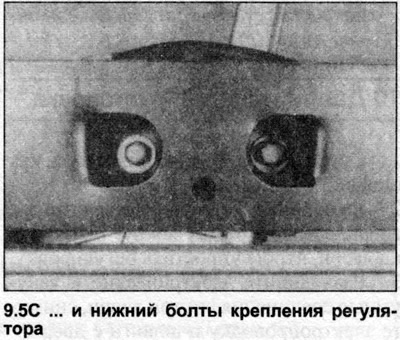

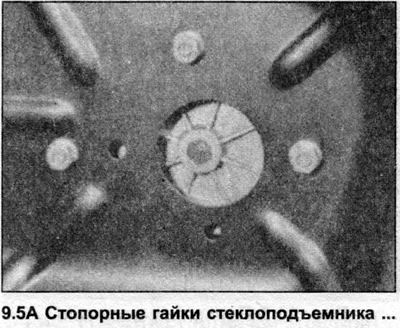

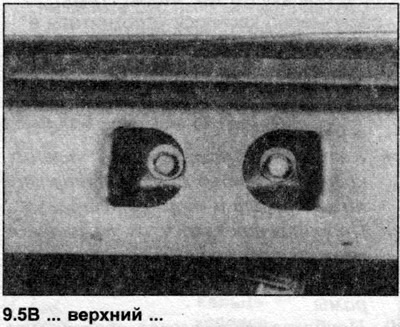

5. Развийте болтовете, фиксиращи прозореца към групата на вратата (снимка). Отстранете регулатора от вътрешната група на вратата.
6. Отстранете стъклото на прозореца, като го плъзнете надолу от водещите канали.
7. Монтажът се извършва в обратен ред, преди да монтирате вътрешната група на вратата към външната група на вратата, регулирайте стъклото на прозореца, както следва.
8. Преместете прозореца в най-ниската му позиция.

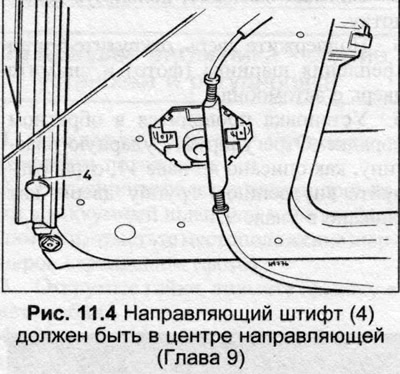

9. Погледнете надолу във водещите канали и проверете дали долният водещ щифт е в центъра на водачите. Ако не, разхлабете монтажните болтове на регулатора, преместете регулатора.

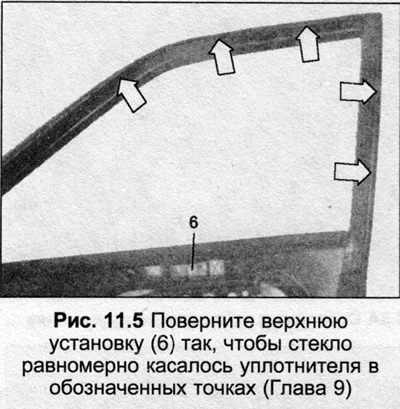

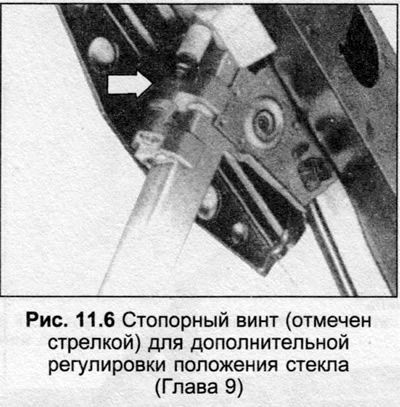

10. Повдигнете прозореца, регулирайте регулатора така, че стъклото да влезе в контакт с уплътнението равномерно в точките, посочени на фиг. 11.5. Може да се наложи да завъртите копчето, както е необходимо (фиг. 11.6).
11. Регулирайте вътрешната група, както следва.
12. Проверете затварянето и отварянето на вратата. Ако е необходимо регулиране, разхлабете и четирите болта, закрепващи вътрешната група към външната група. Преместете групата, като отбележите следното, ако е необходимо:
- a) Удължените отвори в горните модули позволяват вертикално регулиране
- b) Удължените отвори в долните стойки позволяват вертикално и хоризонтално регулиране

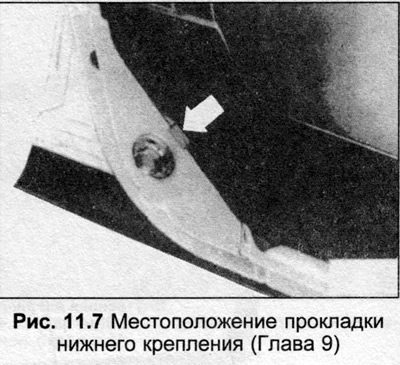

- c) Чрез регулиране на дебелината на подложките в долните фиксиращи елементи, групата в горната част на рамката на прозореца може да се регулира

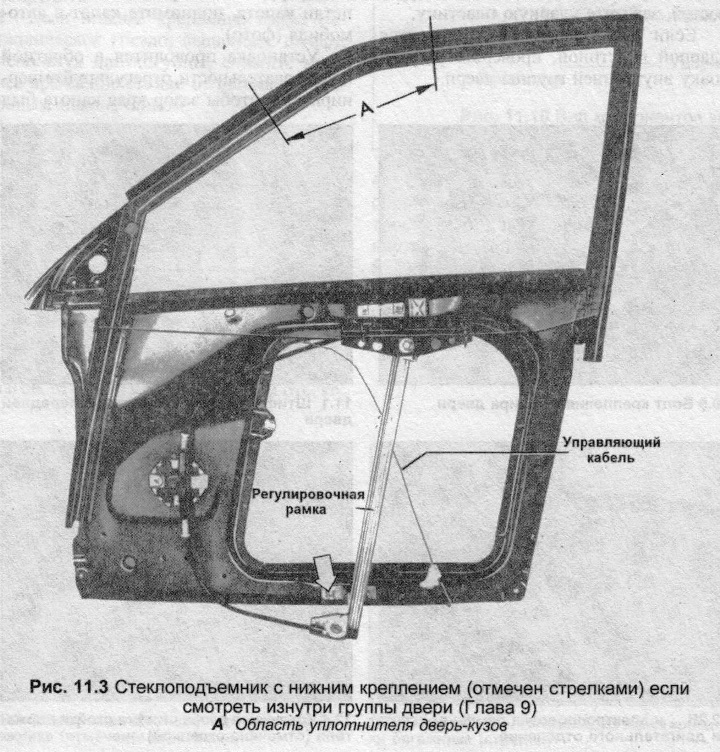

- d) Най-критичната зона на уплътнението на вратата е в средата на рамката на прозореца (Фигура 11.3)
