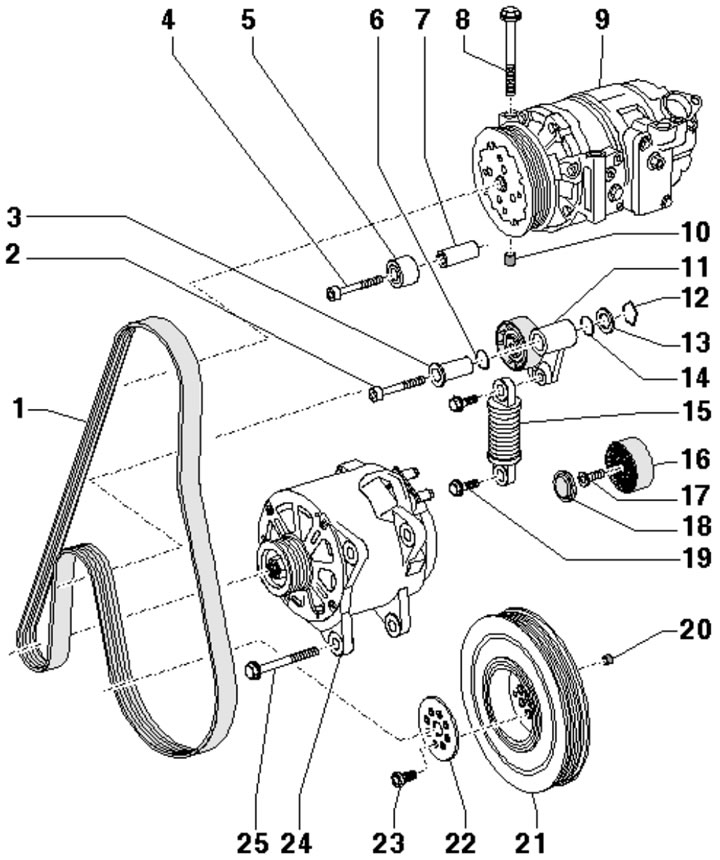

37.1a. Детайли за монтажа на спомагателните задвижващи компоненти на двигателя BTR:
1 - Задвижващ ремък;
2 - Болт, 50 Нм;
3 - Опорна втулка;
4 - Болт, 22 Нм;
5 - Десен междинен валяк;
6, 14 - Уплътнителен пръстен;
7 - Дистанционна втулка;
8 - Болт за монтаж на компресора 9;
9 - Компресор на климатика;
10 - Центрираща втулка, 2 бр.;
11 - Обтегач на ремъка 1;
12 - Фиксатор, зависи от версията;
13 - Шайба;
15 - Пружина на обтегача;
16 - Ляв междинен валяк;
17 - Болт, 25 Нм;
18 - Щепсел;
19 - Болт, 22 Nm, затегнат след монтаж на ремък 1;
20 - Центрираща втулка в ролката 21;
21 - Ролка на коляновия вал, монтирана само в една позиция;
22 - Шайба;
23 - Болт, за подмяна, 30 Nm, след което затегнете до ъгъл от 45°;
24 - Генератор;
25 - Болт за монтаж на генератора.

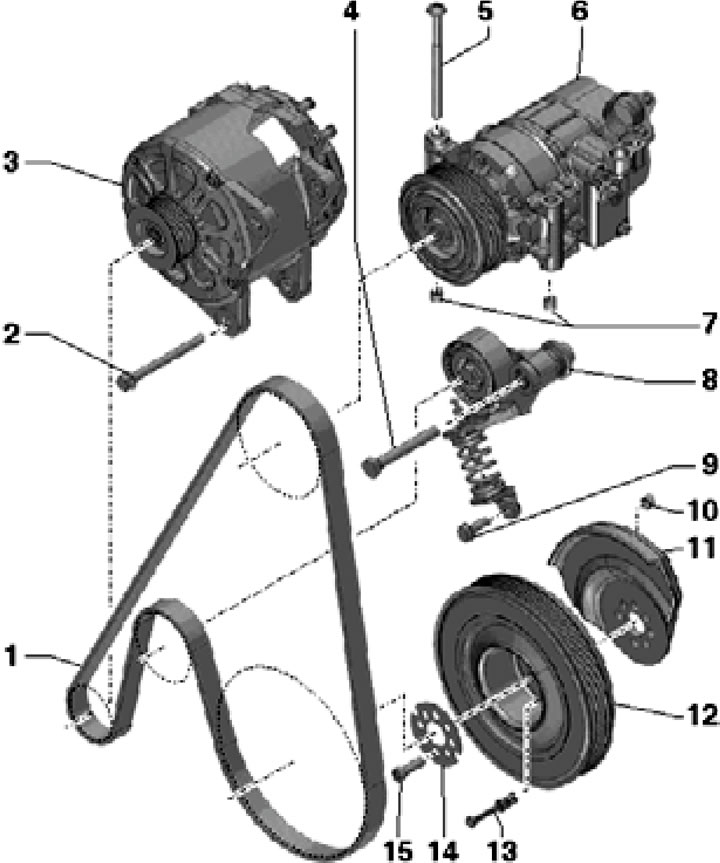

37.1б. Подробности за монтажа на спомагателни задвижващи компоненти на двигатели CCFA/CCFC:
1 - Задвижващ ремък;
2 - Болт за монтаж на генератора;
3 - Генератор;
4 - Болт, 50 Нм;
5 - Болт за монтаж на компресора 6;
6 - Компресор на климатика;
7 - Центрираща втулка, 2 бр.;
8 - Обтегач на ремъка 1;
9 - Болт, 22 Nm, затегнат след монтаж на ремък 1;
10 - Центрираща втулка в амортисьора 11;
11 - Амортисьор за торсионни вибрации, може да се монтира само в една позиция;
12 - Ролка на коляновия вал, монтирана само в една позиция;
13 - Транспортна ключалка за нов монтаж на части 11 и 12;
14 - Шайба;
15 - Болт, който ще се сменя, 30 Nm, след което затегнете до ъгъл от 45°.
Ако сваляният ремък ще се монтира отново, първо маркирайте посоката на движението му, за да може да се монтира отново по същия начин.
Задвижващ ремък
2. Свалете горния капак на двигателя (вижте раздел 19 от глава 1). При двигатели CCFA/CCFC, разкачете конекторите (1-3 на илюстрацията).

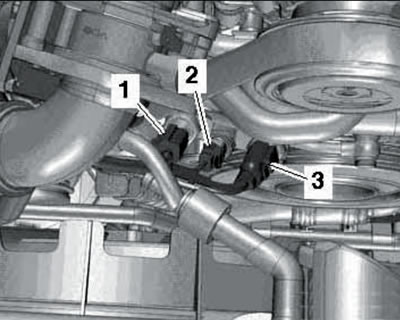

37.2. Конектори от предната страна на двигателите CCFA/CCFC.
3. Разхлабете опъването на ремъка. За да направите това на двигателя BTR, завъртете обтегача по посока на стрелката (вижте илюстрация 37.3а) 3/8 инча квадрат.

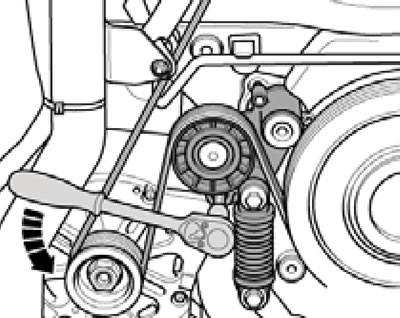

37.3a. Разхлабване на опъването на задвижващия ремък на двигателя BTR.
При двигатели CCFA/CCFC, разхлабете болта на обтегателната ролка с един оборот (1 в илюстрация 37.3б), завъртете обтегача обратно на часовниковата стрелка и го заключете с инструмента T10060A.

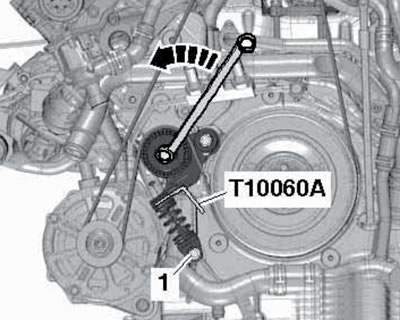

37.Зб. Фиксиране на обтегача на задвижващия ремък на двигатели CCFA/CCFC.
4. Свалете задвижващия ремък. При двигател BTR, освободете обтегача.
5. Монтажът се извършва в обратен ред. Крепежните елементи на генератора и компресора трябва да бъдат затегнати преди монтажа на ремъка. Болт (1 на илюстрация 37.3б) затегнат след монтажа на колана. Уверете се, че коланът е правилно позициониран в жлебовете. Диаграмата за насочване на ремъка на двигателя BTR е показана на илюстрацията; при двигателите CCFA/CCFC липсват ролките (3 и 5).

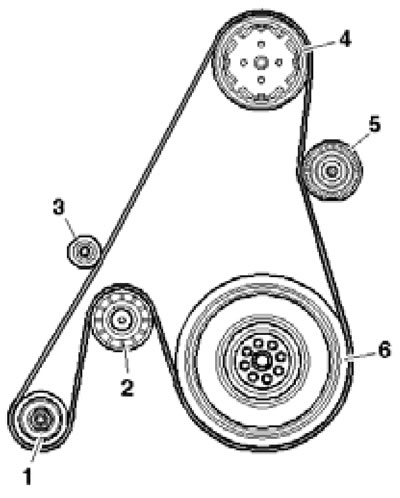

37.5. Диаграма на насочването на задвижващия ремък на двигателя BTR.
1 - Генератор;
2 - Обтегач;
3, 5 - Междинен валяк;
4 - Компресор на климатика;
6 - Ремъчна шайба на коляновия вал.
Ако използвате употребяван ремък, монтирайте го със същата страна нагоре (според маркировките, направени по време на отстраняването).
Напрежни ролки и обтегач на задвижващия ремък
6. Свалете задвижващия ремък.
7. За да премахнете междинните ролки (двигател на БТР) просто развийте болтовете, които ги закрепват (4 и 17 в илюстрация 37.3a).
8. За да свалите обтегача, развийте болтовете (вижте илюстрацията) или (2 и 19 в илюстрация 37.3a).

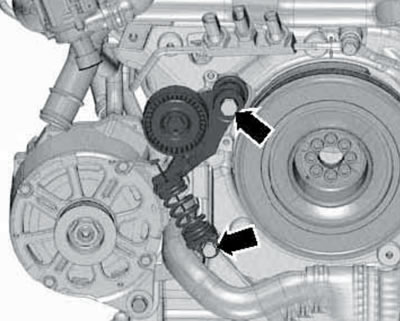

37.8. Монтажни болтове на обтегача на задвижващия ремък на двигатели CCFA/CCFC.
Ремъчна шайба на коляновия вал
9. Свалете задвижващия ремък (вижте по-горе) и предния звукоизолационен панел под двигателния отсек (вижте раздел 19 от глава 1).
10. Развийте болтовете на двигателя на BTR (23 в илюстрация 37.1a) и свалете ролката (21) с шайбата (22).
11. При двигатели CCFA/CCFC, отстранете болтовете (15 в илюстрация 37.1б) и свалете ролката (12) с шайбата (14), виброамортисьора (11) и втулката (10). Ако ролката се подменя, свалете фиксатора (13).
12. Монтажът се извършва в обратен ред. Използвайте нова шайба и монтажни болтове на ролката. Поради отместените отвори, ролката може да се монтира само в една позиция.
