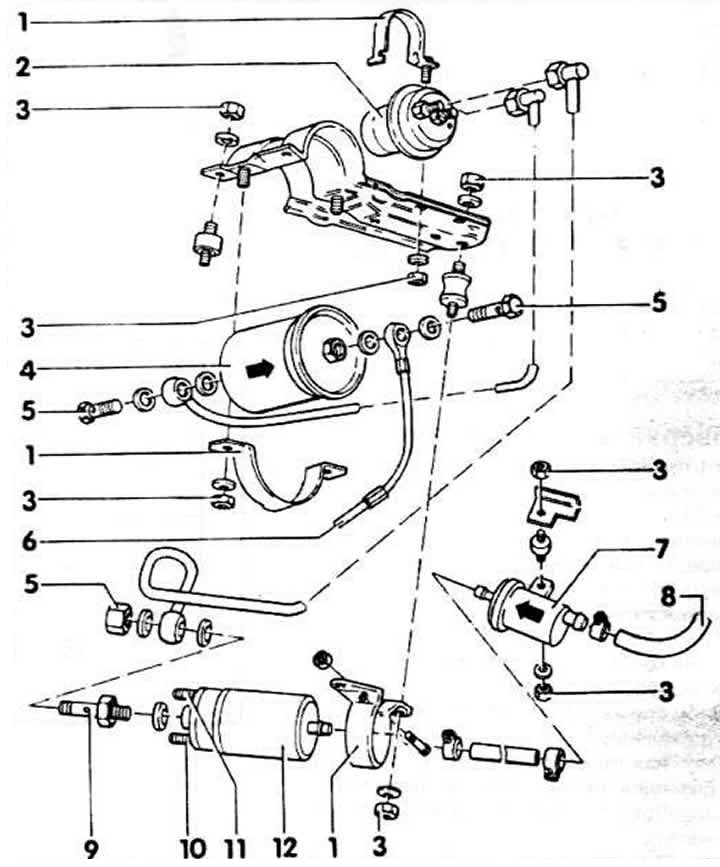

1 - държач
2 - акумулатор за налягане на горивото 10 cm3 с KE-Jetronic, 20 cm3 с K-Jetronic
3 - гайка, 10 Nm
4 - горивен филтър. Монтажна позиция: стрелката на филтъра показва посоката на потока
5 - пълен винт, 20 Nm
6 - тръбопровод към дозатора за гориво
7 - филтър за предварително гориво. Монтажна позиция: стрелката на филтъра, ако има такава, показва напрежението на потока
8 - тръбопровод от резервоара за газ
9 - възвратен клапан на горивната помпа, 20 Nm
10 - клема за свързване, червена = положителна
11 - клема за свързване, синьо = минус
12 - горивна помпа
Горивната помпа е разположена отдолу до резервоара за газ. "Купето" има горивната помпа в резервоара заедно със сензора.
Внимание: Премахването на горивната помпа може да освободи малко гориво. Бензиновите пари са отровни и запалими, така че работното място трябва да е добре проветрено.
Оттегляне
Изключете заземителния кабел от батерията
Повдигнете задната част на колата.
Развийте електрическите проводници от помпата.
Разхлабете скобата и свалете маркуча за гориво. За да предотвратите изтичане на гориво, след изваждането го затегнете предварително със скоба или го запушете с подходящ винт. Може да се наложи да съберете разлятото гориво с абсорбираща кърпа.
Развийте съединителната гайка и отстранете горивопровода.
Развийте горивната помпа с държача.
Инсталиране
Проверете гумения буфер за порьозност и повреда, сменете го, ако е необходимо.
Винтова горивна помпа с държач.
Завийте горивопровода със съединителна гайка до 20 Nm.
Свържете маркуча за гориво и го закрепете със скоба.
Отстранете скобата.
Завийте електрическите проводници.
Свържете заземителния кабел на батерията. Проверете работата на горивната помпа.
Спуснете колата.
