Превключвател за фарове, фарове (двигател RT и NF) (Audi 100 C3)

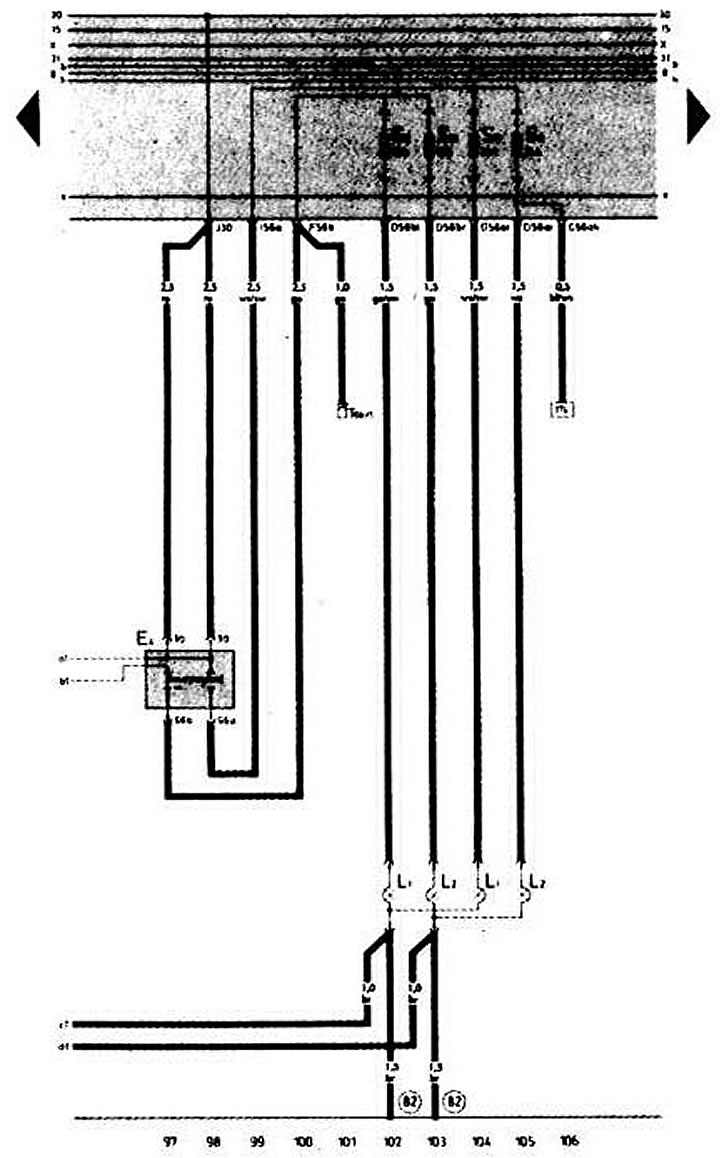

Превключвател на фаровете. Фарове

E4 - превключвател на фаровете
L1 - лампа за къси и дълги светлини на левия фар
L2 - къси и дълги светлини десен фар
S8-S11 - предпазители в монтажния блок
T6k - 6-щифтов конектор (черен, отзад на арматурното табло)
(82) - заземяване "-1-" ляв преден кабелен сноп
