Po zamontowaniu układu wydechowego należy go prawidłowo wyregulować, w przeciwnym razie mogą wystąpić naprężenia powodujące pęknięcia i/lub hałas.
Instalacja
1. Układ wydechowy montuje się w stanie zimnym. Jeżeli układ wydechowy jest gorący, należy go schłodzić do temperatury zewnętrznej.
Ostrzeżenie: Podnoszenie i ustawianie pojazdu na podstawkach jest niebezpieczne! Dlatego przed wykonaniem operacji prosimy o zapoznanie się z sekcją Podnoszenie i holowanie.
2. Podnieś pojazd i ustaw go na podstawkach.
3. Modele z tuleją zaciskową: Poluzuj śruby mocujące tuleję zaciskową.

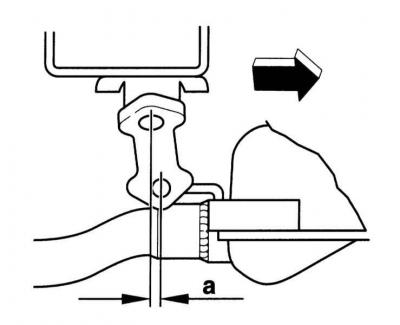

4. Przesuń dodatkowy tłumik do przodu (strzałka na załączonej ilustracji) tak aby naprężenie wstępne na prawym tylnym zacisku dodatkowego tłumika wynosiło a = 7 – 11 mm.
5. Dokręć śruby mocujące tuleję zaciskową równomiernie, stosując określony moment dokręcania 40 Nm.
Modele z tuleją końcową umieszczoną pomiędzy tłumikiem wstępnym i dodatkowym
Tłumik wstępny można zamontować wyłącznie w pojazdach, w których tuleja końcowa znajduje się między tłumikiem wstępnym a tłumikiem dodatkowym.
1. Odkręcić śruby mocujące tuleję zaciskową poz. 22 na ilustracji Układ wydechowy. Silnik 2.0l ALT.

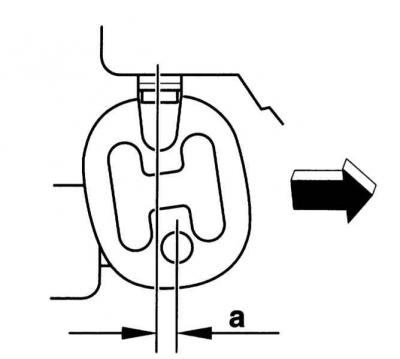

2. Przesuń układ wydechowy do przodu (strzałka na załączonej ilustracji) tak aby napięcie wstępne na prawym przednim zacisku tłumika wstępnego wynosiło a = 7 – 9 mm.
3. Dokręć śruby mocujące tuleję zaciskową równomiernie, stosując określony moment dokręcania 40 Nm.
Montaż rury końcowej

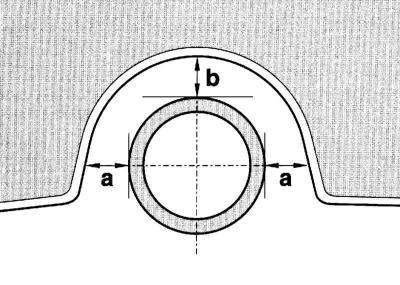

1. Zamontuj rurę końcową tak, aby odległość "a" po lewej stronie była równa odległości "a" po prawej stronie. Jednocześnie odległość od wycięcia na zderzak do rury na górze wynosiła "b" = 20 mm.
Silnik Diesla 2,5 l

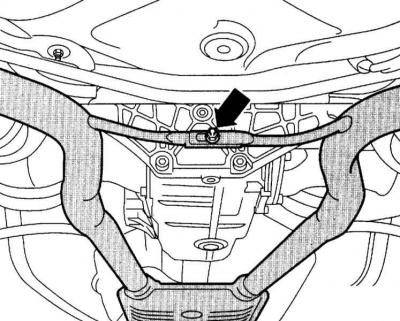

1. Wyreguluj wymiar "a" w następujący sposób: Poluzuj nakrętkę (strzałka na załączonej ilustracji) mocowanie połączenia między rurami wydechowymi. Rozmieść rury wydechowe równomiernie na środku. Dokręć nakrętkę do momentu obrotowego 23 Nm.
Silnik benzynowy 2,5 l
1. Sprawdź odległość "a" między rurą końcową (1) a zderzakiem (2). Powinno być 40 mm.
