Pokrywa głowicy cylindra

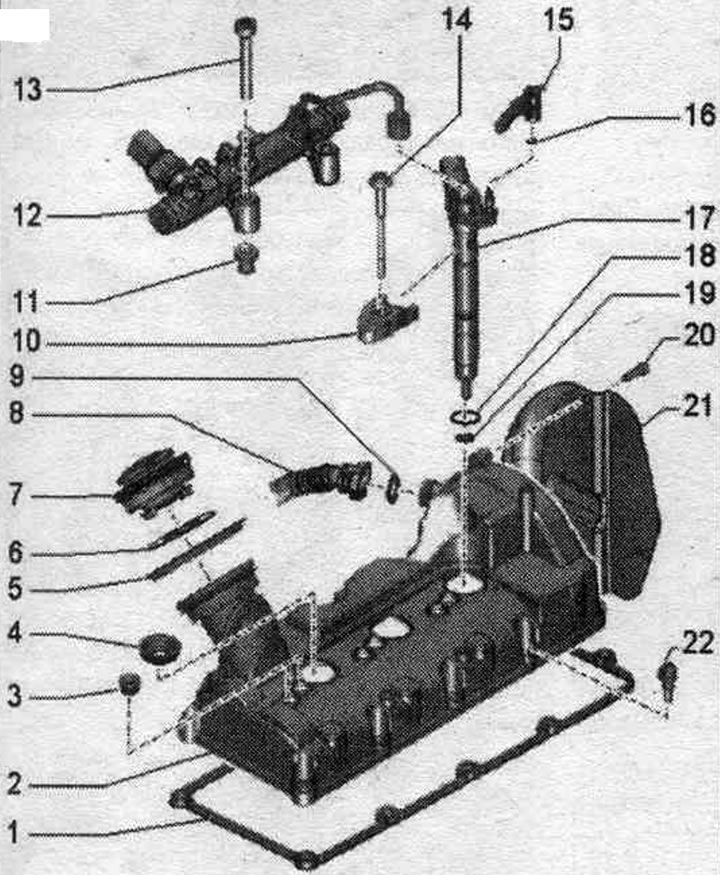

Zdjęcie pokrywy głowicy cylindrów z drugiego rzędu cylindrów (po lewej).
1. Uszczelka: pokrywy głowicy cylindra; w przypadku uszkodzenia lub poluzowania wymienić.
2. Pokrywa głowicy cylindra.
3. Dysza: Wymień, jeśli jest uszkodzona lub luźna.
4. Uszczelka wargowa: wtryskiwacze.
5. Dysza.
6. Uszczelka wargowa: pokrywa; w przypadku uszkodzenia lub poluzowania wymienić.
7. Pokrywa.
8. Wąż odpowietrzania skrzyni korbowej silnika.
9. Pierścień uszczelniający: wymienić.
10. Zacisk.
11. Tuleja uszczelniająca układu paliwowego. rampy.
12. Listwa paliwowa; nie należy zmieniać zakrzywionego kształtu rurociągów wysokiego ciśnienia.
13/14. Śruba.
15. Odwróć paliwo. wąż gumowy.
16. Pierścień uszczelniający: wymienić.
17. Dysza.
18. Pierścień uszczelniający: wymienić.
19. Uszczelka miedziana. dzwonić: wymienić.
20. Śruba: 9 Nm.
21. Osłona izolacji termicznej.
22. Śruba: z uszczelką; zastępować.

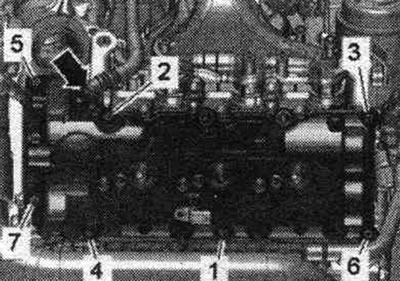

Lewa pokrywa głowicy cylindra – kolejność i moment dokręcania
Wymień dokręcone śruby, dokręcając je mocniej.
Dokręcaj śruby w 3 fazach, w podanej kolejności.
| Krok | Śruby | Moment dokręcania/kąt obrotu |
| 1 | "1...7" | wkręć go ręcznie, aż się zatrzyma |
| 2 | "1...7" | 8 Nm |
| 3 | "1...7" | obrócić o 90° |

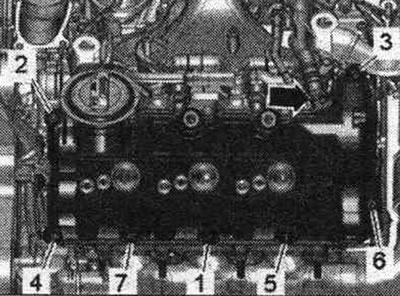

Prawa pokrywa głowicy cylindra – kolejność i moment dokręcania
Wymień dokręcone śruby, dokręcając je mocniej.
Dokręcaj śruby w 3 fazach, w podanej kolejności.
| Krok | Śruby | Moment dokręcania/kąt obrotu |
| 1 | "1...7" | wkręć go ręcznie, aż się zatrzyma |
| 2 | "1...7" | 8 Nm |
| 3 | "1...7" | obrócić o 90° |
