Uszczelka wargowa i uszczelka. kołnierz z boku koła pasowego paska wielorowkowego

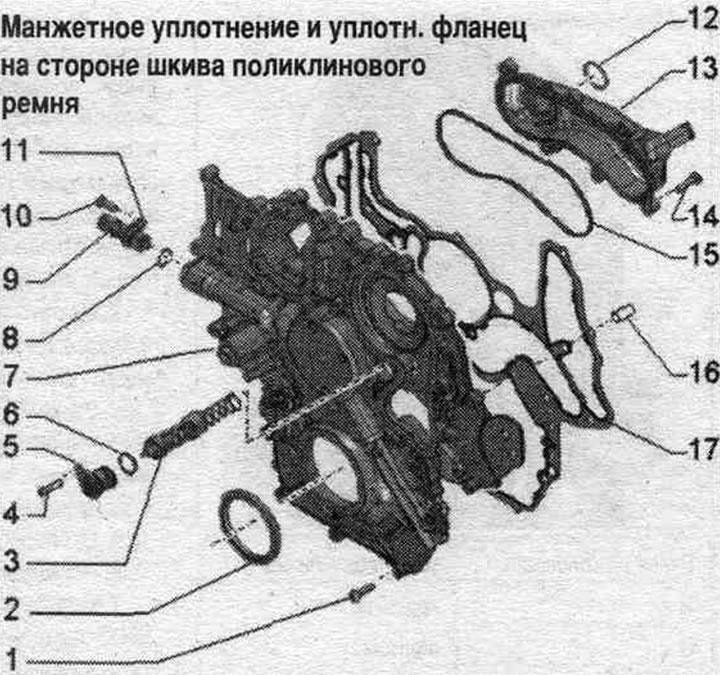

1. Śruba.
2. Uszczelnienie wału korbowego po stronie rozwiązanego koła pasowego.
3. Regulator temperatury chłodnicy oleju.
4. Śruba.
5. Osłona termostatu chłodnicy oleju.
6. Pierścień uszczelniający: wymienić.
7. Kołnierz uszczelniający: strona koła pasowego. Różne opcje konfiguracji. Wykonanie uszczelnienia. kołnierz odnosi się do konstrukcji uszczelnienia (z belkami metalowymi lub bez).
8. Pierścień uszczelniający: wymienić.
9. Czujnik temperatury oleju 2 "G664".
10. Śruba: 9 Nm.
11. Uchwyt czujnika temperatury oleju 2 "G664".
12. Pierścień uszczelniający: wymienić.
13. Pokrywa.
14. Śruba: 9 Nm.
15. Uszczelka: wymiana. Różne opcje montażu. Wykonanie uszczelnienia. kołnierz odnosi się do konstrukcji uszczelnienia (z belkami metalowymi lub bez).
16. Kołki montażowe: 2 szt.
17. Uszczelka: wymienić; projekt zależy od konfiguracji: z belkami metalowymi lub bez.
Kołnierz uszczelniający po stronie koła pasowego – moment obrotowy i kolejność dokręcania
Wymień dokręcone śruby, dokręcając je mocniej. Ryzyko uszkodzenia śrub aluminiowych podczas montażu uszczelek. kołnierza. Podczas montażu uszczelki. śrub aluminiowych nie można używać do kołnierza bloku cylindrów. Dlatego do dokręcenia potrzebna jest uszczelka. przygotuj 3 stalowe śruby M6x20 do kołnierza, jak opisano poniżej. Dokręć śruby w 10 krokach, zgodnie z pokazaną kolejnością.

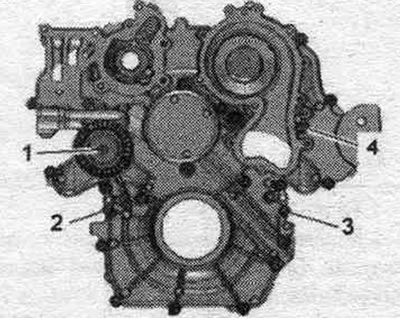

Etap 1...3
| Krok | Śruby | Moment dokręcania |
| 1 | Zamontuj kołnierz z uszczelką na bloku cylindra | |
| 2 | "1" | Dokręć rolkę prowadzącą |
| 3 | "2, 3, 4" | Dokręcić śruby stalowe M6x20 momentem 9 Nm |

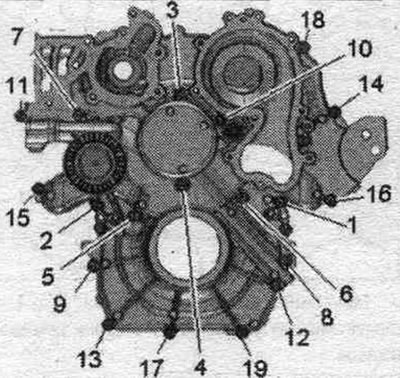

Etap 4...8
| Krok | Śruby | Moment dokręcania/kąt obrotu |
| 4 | Zamontuj regulator temperatury oleju. grzejnik z pokrywą | |
| 5 | "10" | Wkręć go ręcznie, aż się zatrzyma |
| 6 | "1...19" | 3 Nm |
| 7 | "1...19" | 3 Nm - pomiary te uwzględniają również dopasowanie uszczelki. kołnierz |
| 8 | "1...19" | Obróć o 90° dalej |
Etap 9...11
| Krok | Śruby | Moment dokręcania/kąt obrotu |
| 9 | "2, 3, 4" | Odkręcić śruby stalowe M6x20 |
| 10 | "2, 3, 4" | Zamontuj śruby aluminiowe i dokręć je momentem 3 Nm |
| 11 | "2, 3, 4" | Obróć aluminiowe śruby o 90° |
