Spis treści: Dach przesuwno-podnośny - sedan ↓ Demontaż i montaż owiewki ↓ Przesuwna i podnoszona osłona dachu ↓ Zdejmowanie uszczelki bocznej ↓ Demontaż i montaż zasłony przesuwnej ↓ Regulacja położenia zerowego (silnik) ↓ Węże spustowe ↓
Dach przesuwno-podnośny - sedan

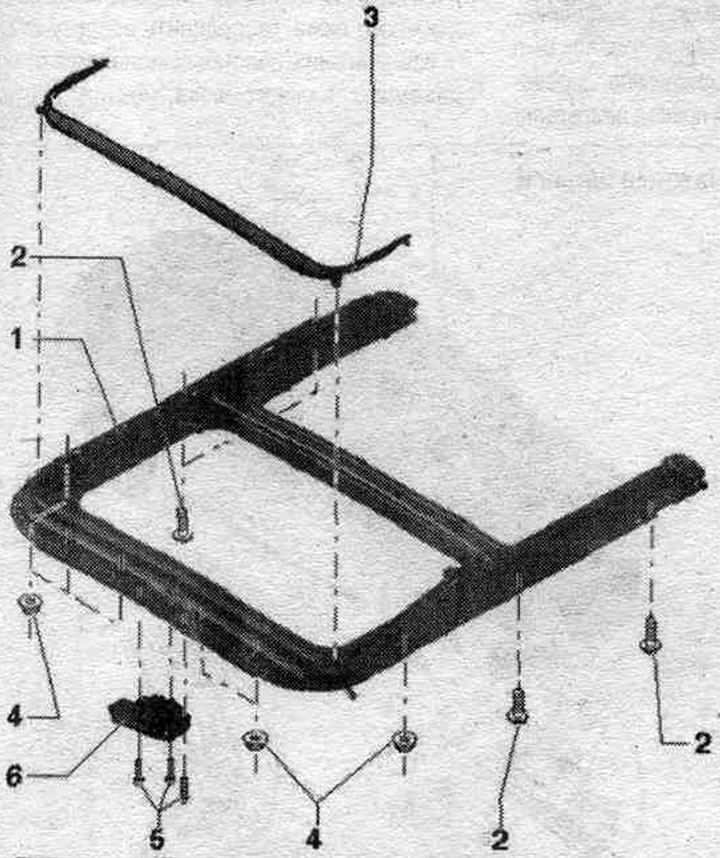

1. Rama: demontaż: odchyl oparcia siedzeń do tyłu tak daleko, jak to możliwe, opuść panel sufitowy, zdejmij pokrywę bagażnika, wyjmij węże spustowe, odkręć nakrętki "4" i śruby "2" ramy, wyjmij ramę przez tylne drzwi samochodu; montaż: Nie dokręcaj całkowicie nakrętek i śrub ramy do dachu, podłącz węże spustowe, za pomocą wiertła 12 mm z przodu po prawej stronie i wiertła 10 mm przymocuj ramę do nadwozia, a następnie dokręć przednie nakrętki z lewej i prawej strony określonym momentem obrotowym. bułeczki, zaczynając od środka; dokręcaj w tej samej kolejności. śruby z określonym momentem obrotowym. buchnięcia.
2. Śruba: 8 Nm.
3. Owiewka.
4. Nakrętka: 8 Nm.
5. Śruba: 4 Nm.
6. Silnik: wymontowanie: wymontować lampkę oświetlenia wnętrza, odłączyć złącze silnika elektrycznego, odkręcić śruby "5" i wyjąć silnik elektryczny. silnik z otworu w suficie; po wyjęciu i ponownym zamontowaniu silnika konieczne jest przeprowadzenie regulacji. Silnik elektryczny należy demontować tylko przy zamkniętej pokrywie.
Punkty mocowania ramy

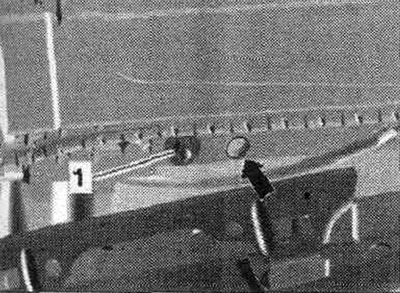

Podczas instalacji dachu przesuwno-uchylnego rama z przodu po prawej "strzałka" musi być zamocowany po pierwszej nakrętki "1" wiertłem o średnicy 12 mm i...

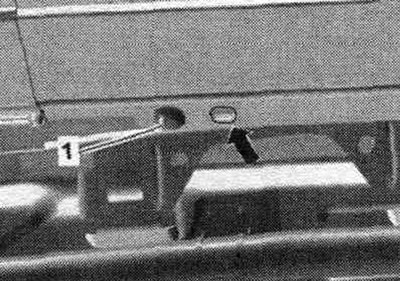

...z tyłu po lewej (wydłużony otwór) "strzałka" przed ostatnią śrubą "1" wiertłem o średnicy 10 mm.
Dokręć nakrętki i śruby od przodu, zaczynając od środka tyłu, z zachowaniem określonego momentu obrotowego.
Demontaż i montaż owiewki

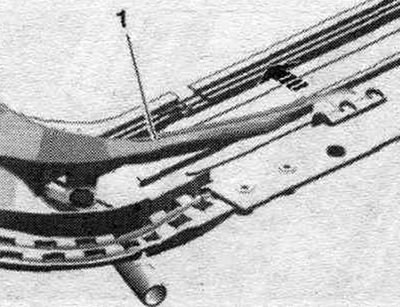

Otwórz całkowicie klapę. Naciśnij przedni deflektor wiatru w dół i wyjmij ramiona deflektora w kierunku środka pojazdu z podpory. Zdjąć osłonę przeciwwiatrową "1" pod kątem do tyłu z otworu przesuwno-podnoszonego dachu. Montaż odbywa się w odwrotnej kolejności.

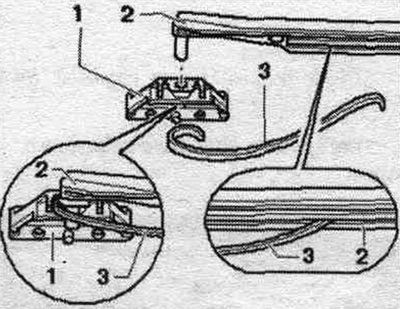

Zamontuj sprężynę osłony: Włóż sprężynę "3" do uchwytu "1" osłony przeciwwiatrowej. Włóż sprężynę w zewnętrzny rowek szyby przedniej "2".
Przesuwna i podnoszona osłona dachu

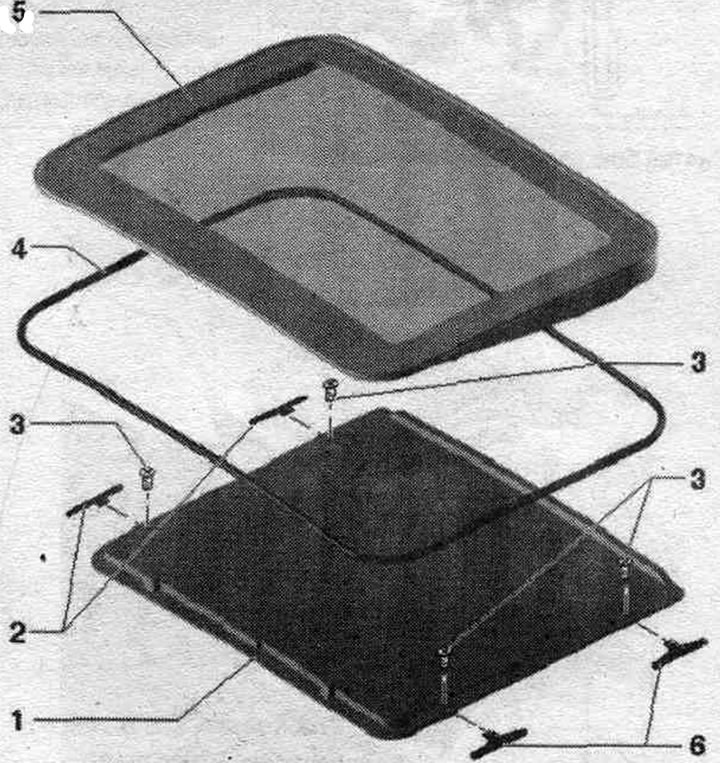

1. Przesuwny dach: Dotyczy tylko pojazdów z szklanym dachem. Przed demontażem należy zdjąć osłonę dachu.
2. Sprężyna panelu sufitowego przesuwnego, prawa: Przed demontażem należy zdjąć ramę panelu sufitowego; aby zdjąć, odkręć śrubę "7" z przodu i z tyłu; przesuń przednie sprężyny "2" do przodu, a tylne do tyłu od przesuwanej zasłony i wyjmij je; wyjmij zasłonę przesuwną z prowadnic po bokach i pociągnij ją do góry.
3. Śruba; 1,5 Nm.
4. Uszczelka.
5. Pokrywa luku: aby ją zdjąć, unieś klapę, zdejmij uszczelkę boczną, odkręć śruby po lewej i prawej stronie przesuwnej pokrywy luku i unieś pokrywę.
6. Sprężyna do panelu sufitowego przesuwnego, lewa.
Zdejmowanie uszczelki bocznej

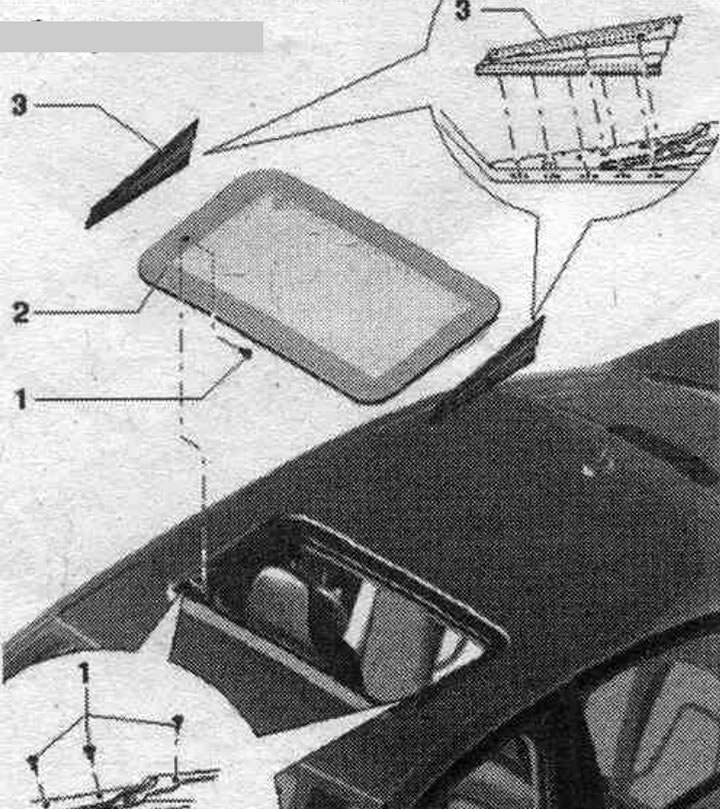

1. Śruba: 4 Nm.
2. Pokrywa luku.
3. Pokrywa falista (osłona przeciwkurzowa): zdjąć z boku pokrywy i z ramki.

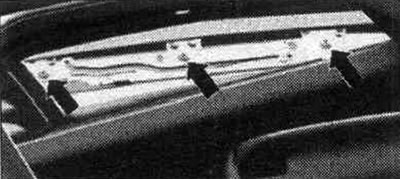

Zdejmowanie osłony dachu przesuwnego
Zdejmij uszczelkę boczną z boku pokrywy i z ramy. Odkręć śruby ze strzałkami po obu stronach i podnieś pokrywę.

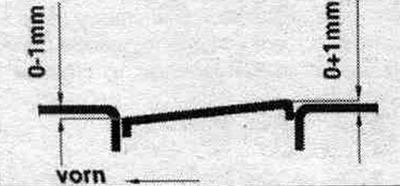

Regulacja osłony dachu przesuwno-podnośnego
Regulacja wysokości z przodu i z tyłu ma na celu zapobieganie hałasowi wiatru, jak widać na zdjęciu. Sprawdź regulację wysokości każdego promienia otworu w dachu względem osi pojazdu. Szyba nie powinna być wyższa niż dach w żadnym punkcie z przodu ani niższa niż dach w żadnym punkcie z tyłu. Aby wyregulować wysokość, pokrywę należy otwierać i zamykać tylko z pozycji otwartej (nie podniesiono) zaprowiantowanie.

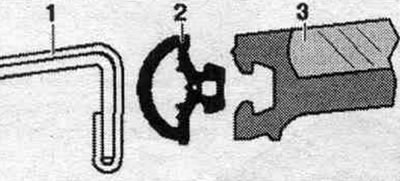

Wymiana uszczelki panelu luku
Zdjąć pokrywę luku "3". Zdjąć uszczelkę panelu luku "2" z pokrywy luku "3". Założyć nową uszczelkę z tyłu. wyśrodkuj krawędź pokrywy, zaczynając od pokrywy luku "3". Aby ułatwić montaż uszczelki, nasmaruj krawędzie panelu roztworem mydła.
Demontaż i montaż zasłony przesuwnej

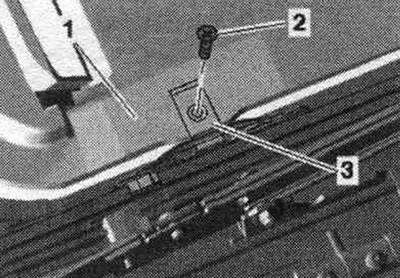

Zdjęto pokrywę luku. Odkręcić śrubę "2" sprężyny "3".

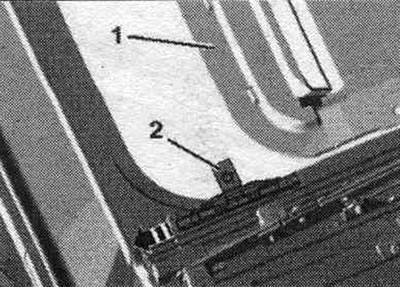

Przesuń panel sufitowy "1" nieco do tyłu i wyjmij przednie sprężyny do przodu. Przesuń tylne sprężyny do tyłu. Podnieś kurtynę.
Regulacja położenia zerowego (silnik)
Silnik został wyjęty, połączenia elektryczne zostały podłączone. Za pomocą przełącznika obrotowego. wybierz opcję "Szyberdach zamknięty". Silnik automatycznie powróci do pierwotnej pozycji i wyłączy się. W tej pozycji zamontuj silnik z zamkniętą pokrywą.
Przegląd regulacji silnika: Aby zapewnić prawidłowe działanie klapy, konieczne jest wykonanie tzw. przeglądu regulacji silnika po jego wymontowaniu, zamontowaniu lub wymianie.
Silnik elektrycznego dachu przesuwnego: Włącz zapłon i zamknij drzwi. W razie potrzeby zamknij dach przesuwny. Wyciągnij kluczyk sterujący dachem przesuwnym i przytrzymaj go w tej pozycji przez 10 sekund. Klapa wysuwa się, przesuwa do pozycji końcowej, a następnie znów do przodu i zamyka. Podczas całego procesu regulacji klucz sterujący klapą musi pozostać w pozycji wysuniętej. Na tym kończy się proces regulacji. W przypadku nowo wymienionych silników regulacja rozpoczyna się natychmiast po włączeniu, bez konieczności oczekiwania 10 sekund.

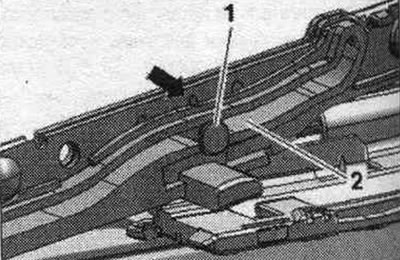

Sprawdzanie i regulacja pozycji zerowej (prowadnica wahacza):Pozycję zerową można sprawdzić przy założonej pokrywie luku. Uszczelka boczna została usunięta. Odsuń pokrywę luku i zamknij ją ponownie. W pojeździe z szklanym dachem należy przesunąć roletę całkowicie do tyłu. Zamknij właz. Po prawidłowym ustawieniu położenia zerowego sworzeń prowadzący "1" powinien być wyrównany w środku ze znakiem "strzałki" na prowadnicy wahacza "2".
Regulacja: Silnik elektryczny przesuwnego i uchylnego dachu został zdemontowany. Zdjęto osłonę dachu. Przesuń prowadnicę suwaka ręcznie z obu stron, jak pokazano na rysunku, do pozycji zerowej. Ustaw silnik w pozycji zerowej i zamontuj.
Węże spustowe

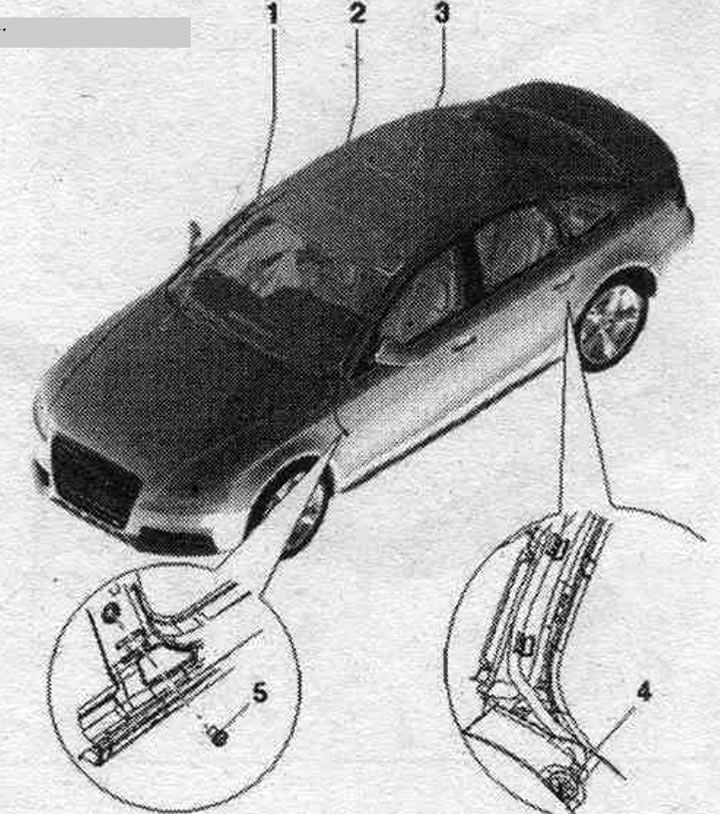

1. Przedni wąż spustowy wody: węże spustowe, przednie przechodzą przez słupki A i kończą się między drzwiami a słupkiem A, aby je wyjąć, należy zdjąć osłonę słupka A u góry i słupka A u dołu; odłączyć wąż spustowy od przesuwnego dachu, odłączyć dyszę od słupka A i wyciągnąć ją w dół, czyszczenie wykonuje się od otworu przesuwnego dachu; montaż: Włóż wąż spustowy od dołu do słupka A ruchem do góry, dociśnij dyszę do słupka A i włóż wąż spustowy w pobliżu przesuwanej klapy, zamocuj wąż spustowy w uchwytach na słupku A; czyszczenie odbywa się po otwarciu klapy podnoszono-przesuwnej.
2. Klapa podnoszona i przesuwana.
3. Tylny wąż spustowy wody: wymontowanie: tylne węże spustowe przechodzą przez słupki C i kończą się z boku pod nadkolem; osłony słupków C i D zostały usunięte, a panel sufitowy z tyłu. obszar jest obniżany, poprzez usunięcie węża spustowego z tyłu. przesuwny dach, w przedniej części odłącz osłonę błotnika i przesuń ją na bok, tak aby uzyskać dostęp do końcówki węża spustowego, odłącz końcówkę od dolnej części osłony błotnika i wyjmij ją ruchem w dół; montaż: montaż w odwrotnej kolejności, czyszczenie wykonuje się od dolnego końca węża spustowego, w tym celu należy odłączyć w tym miejscu osłonę błotnika lub docisnąć ją na bok; czyści się je od dolnego końca węża spustowego.
4. Mocowanie słupka C.
5. Tuleja słupka A.
