Spis treści: Szyba boczna, sedan ↓ Szyba boczna, Avant ↓

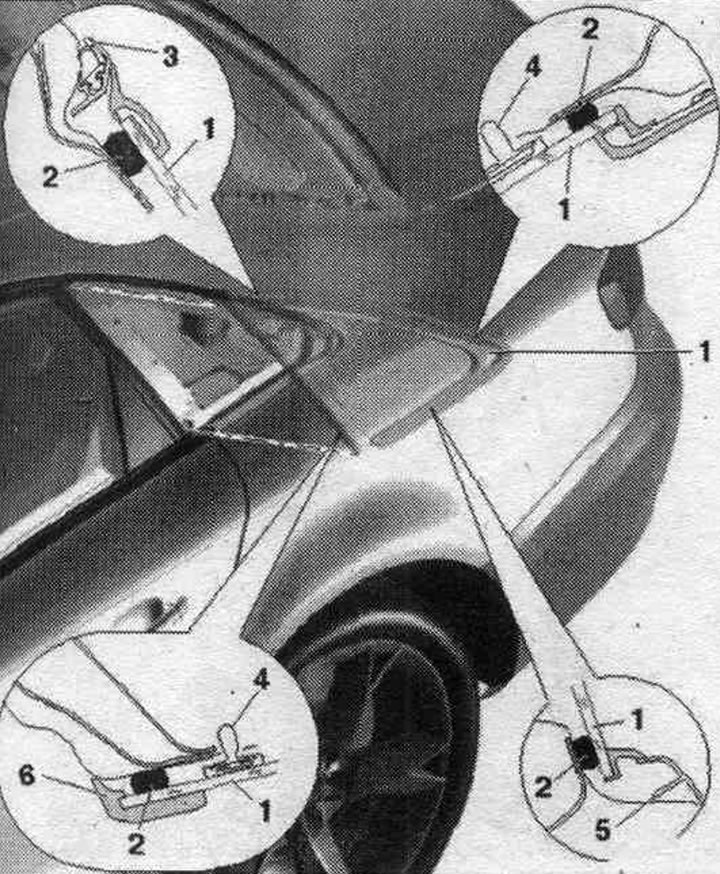

Szyba boczna, sedan
1. Szyba boczna: listwy ozdobne dachu i boków są usuwane. Podczas montażu nowej szyby należy najpierw wsunąć ją za pomocą sworzni blokujących w słupek C i słupek D, a następnie całkowicie wcisnąć w otwór szyby; podczas ponownego montażu zdemontowanej strony. szkło musi zostać przymocowane do słupka C i słupka D za pomocą taśmy klejącej.
2. Wałek klejowy: należy przestrzegać minimalnego czasu utwardzania.
3. Listwa dekoracyjna dachu: Listwa dekoracyjna dachu jest przymocowana do nadwozia.
4. Kołek blokujący: nie jest częścią zamienną, należy go odciąć podczas wyjmowania szkła.
5. Listwa dekoracyjna: tylko dla pojazdów z pakietem chromowanych elementów wykończeniowych.
6. Krawędź: nie jest częścią zamienną, uszkodzenia w widocznym miejscu są niedopuszczalne.
Szyba boczna, Avant

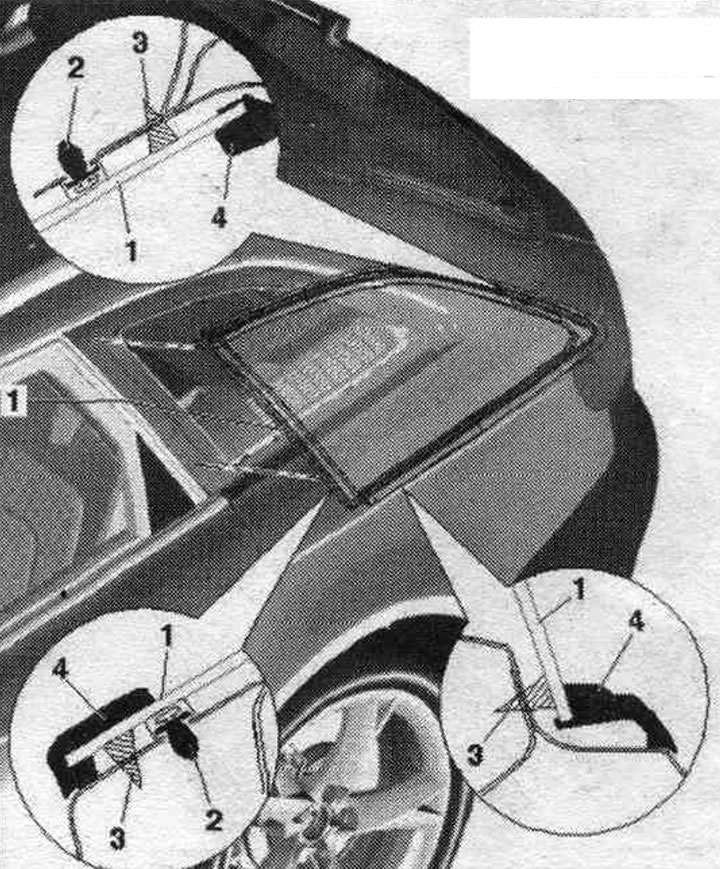

Standardowy projekt
1. Szyba boczna.
2. Kołek centrujący: odpada po wyjęciu.
3. Wałek klejowy.
4. Uszczelnienie boczne. szkło: nie jest częścią zamienną, uszkodzenia w widocznej części są niedopuszczalne.

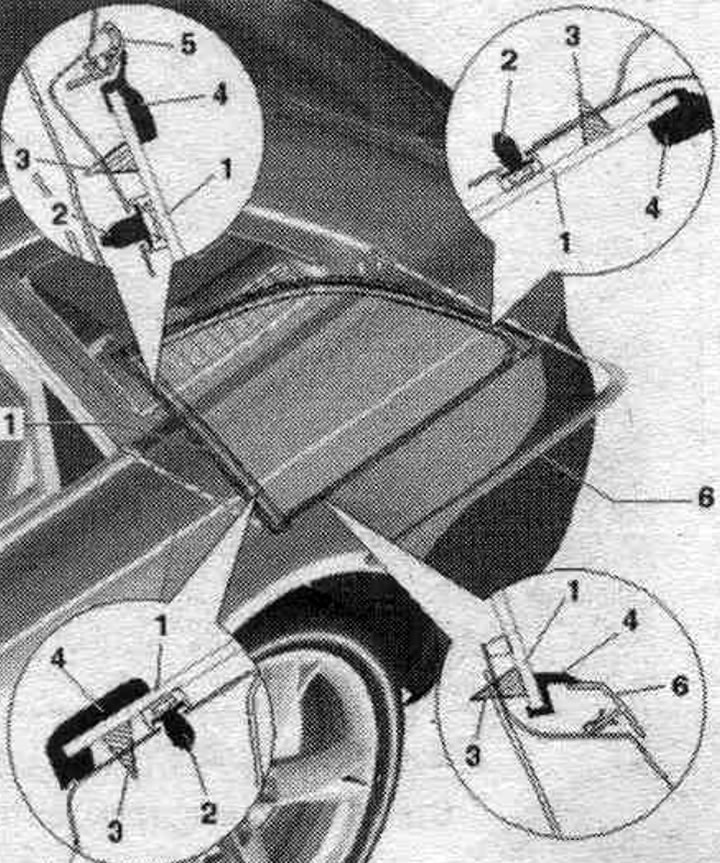

Samochód z pakietem chromowanych elementów wykończeniowych
1. Okno boczne: Przed demontażem należy zdjąć boczną listwę ozdobną "4" i pociągnąć listwę ozdobną dachu przy słupku D na bok, od uchwytów montażowych.
2. Kołek centrujący: odpada po wyjęciu.
3. Wałek klejowy.
4. Uszczelnienie boczne. szkło: nie jest częścią zamienną, uszkodzenia w widocznej części są niedopuszczalne.
5. Ozdobna listwa dachowa: odkręcić w części bocznej. szkło.
6. Listwa dekoracyjna boczna: odkleić od boku. szkło i zdjąć z ozdobnej listwy dachowej.
