Drzwi tylne — zewnętrzna klamka i zamek drzwi (Audi A4 B8)

Spis treści: Zewnętrzna klamka i zamek drzwi ↓ Wyjmowanie i instalowanie obudowy ↓ Demontaż i montaż zewnętrznej klamki… ↓ Uchwyt zamka, zamek drzwi i linka… ↓ Zamek do drzwi ↓

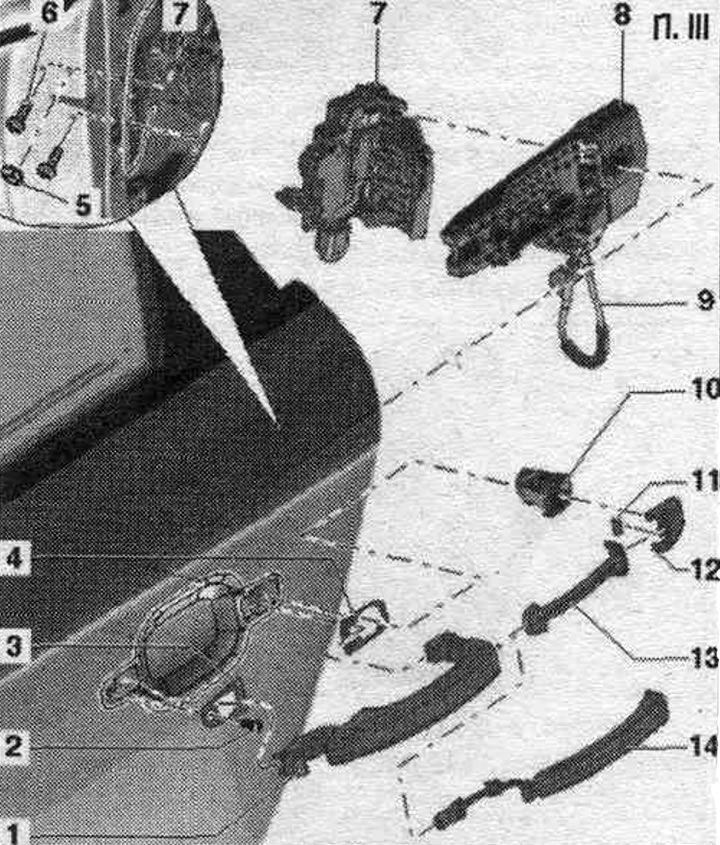

Zewnętrzna klamka i zamek drzwi

1. Klamka zewnętrzna: Przed montażem zamontuj podkładki dystansowe z przodu i z tyłu zewnętrznego panelu drzwi. W pojazdach z systemem bezkluczykowego dostępu czujniki dotykowe tylnych klamek -G 417/418- znajdują się w zewnętrznych klamkach drzwi.

2. Śruba: 2,5 Nm.

3. Podszewka przednia.

4. Podszewka spodnia.

5. Osłona: Odblokuj przed zdjęciem klamki drzwi.

6. Śruba: 19 Nm.

7. Zamek drzwi.

8. Korpus klamki: Włóż tylną okładzinę "5" do zewnętrznego panelu drzwi; aby zamontować uchwyt, należy lekko wkręcić śrubę "10" w drzwi, przesunąć ją do przodu i dokręcić śrubę momentem 2,5 Nm.

9. Drążek sterujący: zawieszony w zamku drzwi.

10. Korpus: Przed montażem załóż nakrętkę "7".

11. Magnes: Tylko dla pojazdów z systemem bezkluczykowego dostępu.

12. Pokrywa.

13. Zewnętrzna listwa klamki drzwi: dla pojazdów bez systemu. dostęp bez klucza.

14. Czujnik dotykowy klamki drzwi: dla pojazdów z systemem bezkluczykowego dostępu.

Wyjmowanie i instalowanie obudowy

1. Pokrywa: zdjąć z korpusu.

2. Magnes: tylko dla pojazdów z systemem "Bezkluczykowego dostępu".

3. Obudowa: Za pomocą śrubokręta całkowicie odkręć śrubę zaciskową, naciśnij wspornik montażowy śrubokrętem i zdejmij obudowę z zaślepką z boku.

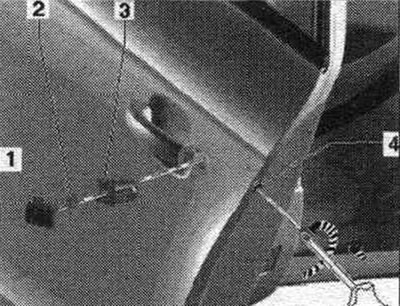

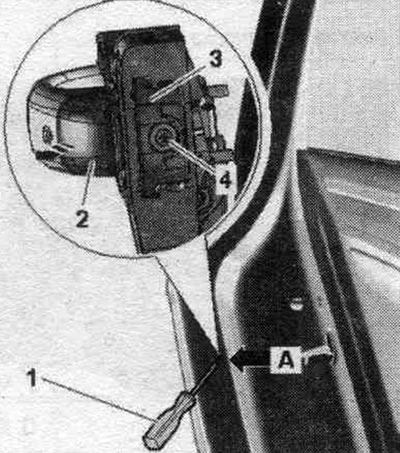

Przesuń uszczelkę drzwi na bok i zdejmij folię ochronną z otworu oznaczonego strzałką "A". Całkowicie odkręć śrubę zaciskową "4" za pomocą śrubokręta "1". Wciśnij wspornik montażowy obudowy "3" do środka. Zdjąć obudowę "2" z uchwytu podporowego "strzałka B".

Montaż odbywa się w odwrotnej kolejności.

Zdejmowanie pokrywy obudowy

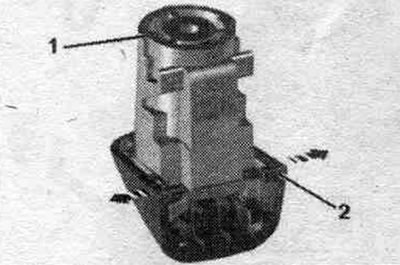

Zdejmowanie obudowy. Odkręcić zaciski mocujące "strzałki" i zdjąć nasadkę "1" z korpusu "2", w razie potrzeby użyć szydła.

Montaż odbywa się w odwrotnej kolejności. Załóż pokrywkę obudowy, aż zatrzaśnie się na swoim miejscu.

Demontaż i montaż zewnętrznej klamki drzwi

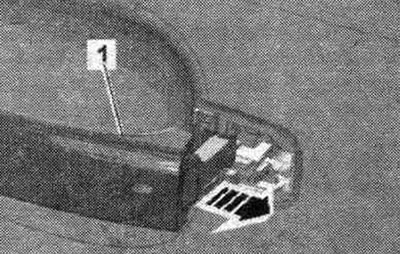

Odsuń uszczelkę drzwi i zdejmij folię ochronną z otworu oznaczonego strzałką "A". Całkowicie odkręć śrubę zaciskową "4" za pomocą śrubokręta "1". Pociągnij zewnętrzną klamkę drzwi i przytrzymaj ją w pozycji "Otwarta". Wciśnij wsporniki montażowe obudowy "3" do wewnątrz; zewnętrzna klamka drzwi zablokuje się w pozycji "Otwarta". Zdejmij obudowę "2" z wspornika oznaczonego strzałką "B". Pociągnij zewnętrzną klamkę drzwi "1" w kierunku strzałki; spowoduje to odłączenie zewnętrznej klamki drzwi od dźwigni napędu w wsporniku.

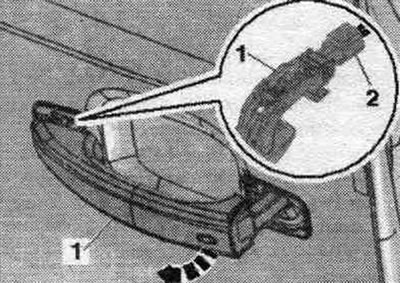

Odchyl zewnętrzną klamkę drzwi "1" na zewnątrz w kierunku "strzałki" i wyjmij ją z uchwytu wspornika. W pojazdach z systemem "Bezkluczykowy dostęp" odłączyć wtyczkę "2" od zewnętrznej klamki drzwi.

Instalacja

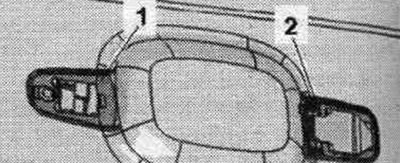

Montaż odbywa się w odwrotnej kolejności. Wymień uszkodzone lub kruche podkładki zewnętrznej klamki drzwi "1" i "2".

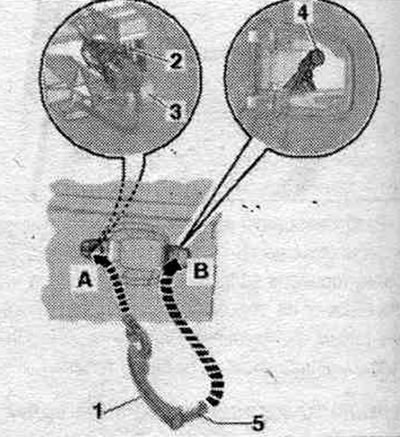

Włożyć zewnętrzną klamkę drzwi "1" "strzałka A", przy czym zewnętrzna klamka drzwi musi wejść w mocowanie "2" na wsporniku "3". Odchylić zewnętrzną klamkę drzwi "1" "w kierunku strzałki B" i wprowadzić "zaczep" "5" przed dźwignią napędową "4" w wsporniku. Dociśnij wspornik montażowy obudowy do zewnętrznej klamki drzwi. Montaż obudowy.

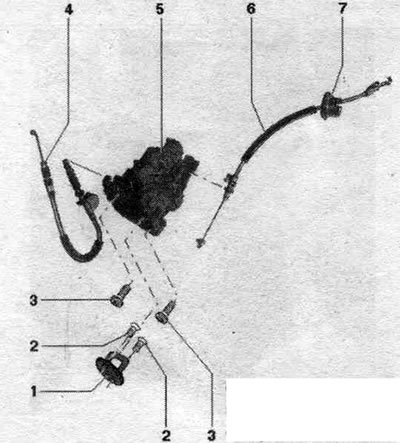

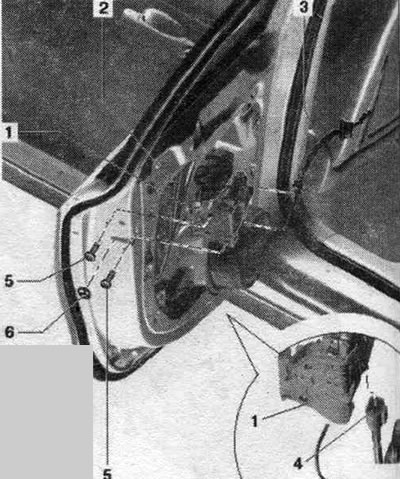

Uchwyt zamka, zamek drzwi i linka napędowa klamki otwierającej drzwi

1. Uchwyt z palcem pod zatrzaskiem zamka.
2. Śruba: 25 Nm.
3. Śruba: 19 Nm.
4. Linka napędowa zamka drzwi. Aby zapobiec nadmiernemu wygięciu lub pęknięciu linki napędowej podczas demontażu i montażu, zamek drzwi należy zdemontować i zamontować ponownie razem z zaciskiem podtrzymującym. Linkę napędową znajdującą się na zewnątrz drzwi należy zdemontować i zamontować na dźwigni sterującej zamka drzwi.
5. Zamek drzwi.
6. Linka napędowa klamki drzwi.
7. Dysza: nie można jej wymienić osobno.
