Demontaż i montaż uszczelki wewnętrznej drzwi

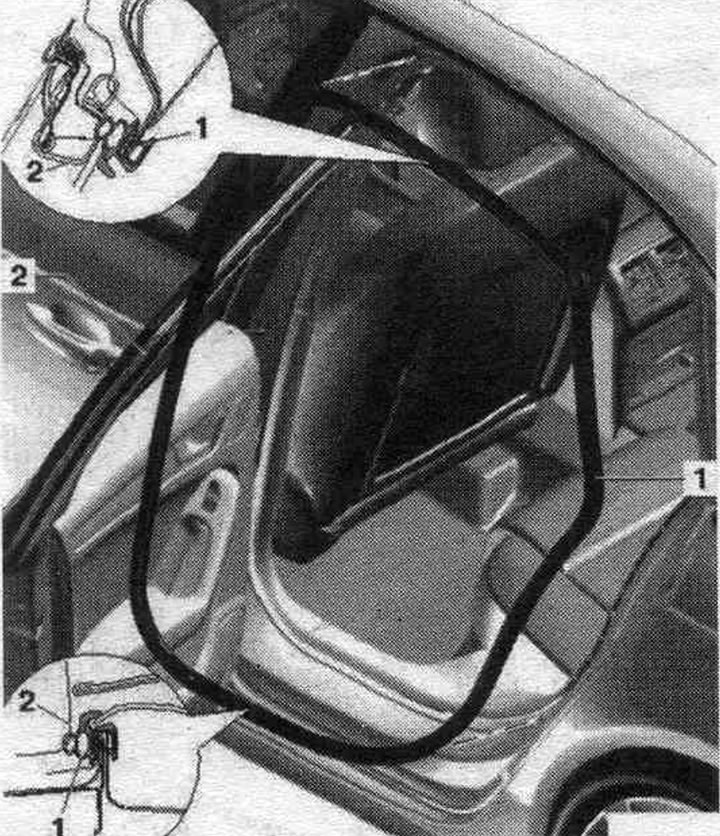

1. Uszczelka wewnętrzna drzwi: zdejmij obramowanie ramy szyby, odłącz ogranicznik drzwi od słupka B, umieść go na krawędzi nadwozia, zdejmij z krawędzi nadwozia; podczas montażu uszczelki gumowej wulkanizowanej należy wyrównać jej złącze ze środkiem dolnego zawiasu i docisnąć ją ręką do kołnierza korpusu.
2. Drzwi.
Wymiana uszczelki zewnętrznej drzwi
Samochód i zewnętrzna uszczelka drzwi muszą mieć temperaturę pokojową. Zewnętrzna uszczelka drzwi jest klejona i można ją tylko wymienić. Powierzchnie klejone należy oczyścić z kurzu i tłuszczu za pomocą środka czyszczącego -D 009 401 04-. Nanieść na powierzchnie klejone środek zwiększający przyczepność -D 355 205 A2- za pomocą aplikatora -D 009 500 25- i pozostawić do wyschnięcia. Po prawidłowym montażu otwory odpływowe wody powinny znajdować się na spodniej stronie drzwi.

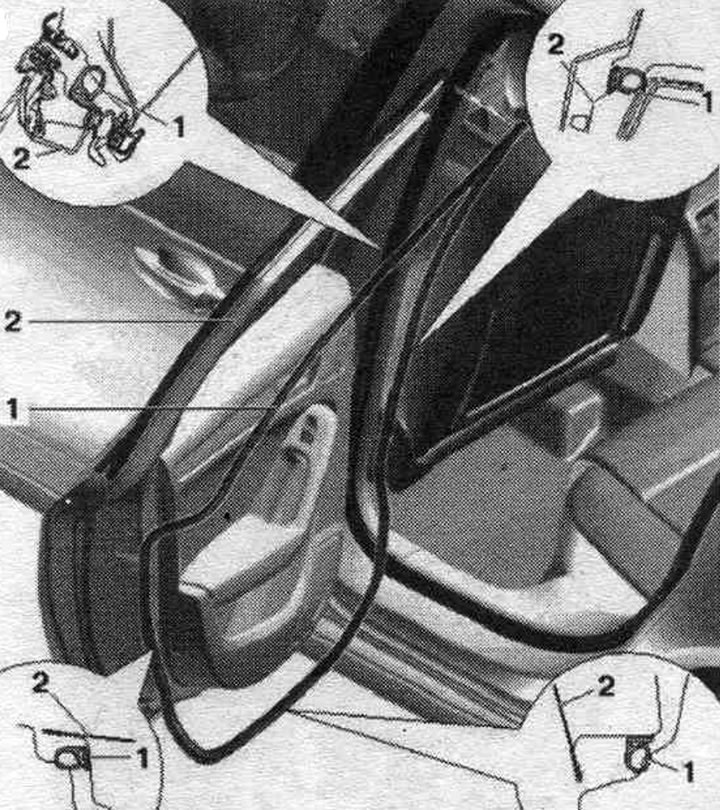

1. Zewnętrzna uszczelka drzwi. Przed zdjęciem należy zaznaczyć położenie uszczelki na drzwiach, np. za pomocą taśmy izolacyjnej. Aby mieć pewność, że na drzwiach nie pozostaną żadne resztki kleju, uszczelkę należy naciągnąć tylko wzdłuż i dopiero wtedy zdjąć ją z drzwi. Nieznacznie odciągnij uszczelkę od górnej części drzwi i odetnij ją zwykłymi nożyczkami. Demontaż: Pociągnij uszczelkę tylko w kierunku wzdłużnym, a następnie stopniowo wyjmij ją ku górze. Montaż: oczyścić miejsca klejenia środkiem czyszczącym -D 009 401 04-, w razie potrzeby usunąć resztki kleju za pomocą środka do usuwania kleju "VAS 6349", nanieść środek zwiększający przyczepność -D 355 205 A2- za pomocą aplikatora -D 009 500 25- na miejsce klejenia i pozostawić do wyschnięcia, odłączyć ogranicznik otwarcia drzwi od korpusu, usunąć zewnętrzną uszczelkę drzwi za ogranicznikiem otwarcia drzwi, ponownie zamocować element ustalający drzwi, przymocować zewnętrzną uszczelkę drzwi u góry po lewej i prawej stronie za pomocą taśmy klejącej, aby zapewnić prawidłowe położenie, otwory odpływowe wody (2x) muszą znajdować się w zewnętrznej uszczelce drzwi u dołu. Wciśnij uszczelkę zewnętrzną drzwi z obu stron, zaczynając od środka. Zdejmij folię ochronną z dolnej części drzwi. Naciśnij zewnętrzną uszczelkę drzwi na środku u dołu, z lewej i prawej strony. Następnie stopniowo usuń folię ochronną i dociśnij zewnętrzną uszczelkę drzwi. Następnie dociśnij uszczelkę drzwi wzdłuż słupków A i B. Następnie dociśnij uszczelkę drzwi wzdłuż ramy okna. Podczas montażu nie należy rozciągać ani spłaszczać uszczelki drzwi. Jakiekolwiek rozciągnięcie lub spłaszczenie uszczelki na spodzie lub na słupkach A i B może spowodować jej odklejenie. Uszczelkę drzwiową można rozciągać lub ściskać tylko w górnej części ramy okna, ponieważ tam jest zapewnione bezpieczne dopasowanie do listwy ościeżnicy. Dociśnij podstawę uszczelki drzwi wałkiem do folii izolacyjnej "3356". Aby zapobiec przesunięciu się lub wypadnięciu zewnętrznej uszczelki drzwi, nie zamykaj drzwi przez 2 godziny. W tym czasie samochód powinien mieć temperaturę pokojową.
2. Drzwi.
Odłączyć ogranicznik otwarcia drzwi
Odkręć śrubę ze strzałką ograniczającą otwarcie drzwi. Załóż uszczelkę za ogranicznik otwarcia drzwi i dokręć śrubę z odpowiednim momentem obrotowym. buchnięcia.

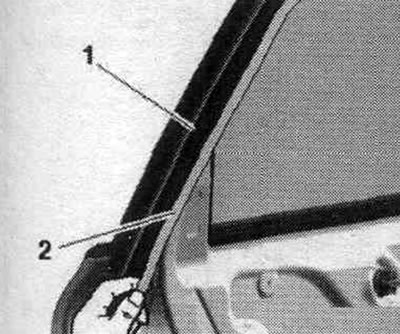

Zaznacz położenie uszczelki: Zaznacz położenie zewnętrznej uszczelki drzwi na ramie okna za pomocą taśmy maskującej...

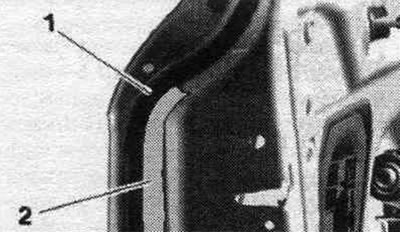

...i w przejściu do zamka drzwi, jak na zdjęciu.
Zdejmij zewnętrzną uszczelkę drzwi

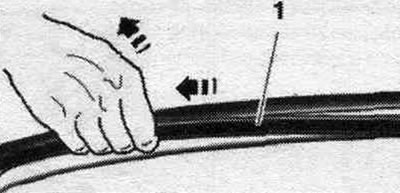

Pociągając w kierunku wzdłużnym, klej na zewnętrznej uszczelce drzwi zmięknie, dzięki czemu uszczelkę można zdjąć z ramy okna bez pozostawiania resztek kleju. Ciągnąć konsekwentnie uszczelnienie zewnętrzne drzwi, jak pokazano, w przód i w tył "strzałka" i usunąć. Przeprowadzić konsekwentnie te działania ze wszystkich stron i całkowicie usunąć uszczelnienie drzwi. Usuń resztki kleju z ramy okna za pomocą środka do usuwania kleju VAS 6349.
Zaznacz pozycję uszczelki: Zaznacz pozycję uszczelki, jak pokazano, za pomocą taśmy na ramie okna oraz w obszarze zamka drzwi.
Zdejmij uszczelkę: Pociągnij uszczelkę "1" tylko w kierunku wzdłużnym, a następnie zdejmij ją z drzwi. Pociągnięcie powoduje, że klej zmięknie, dzięki czemu uszczelnienie można usunąć bez pozostawiania resztek kleju.
Uszczelnienie zewnętrzne nowych drzwi
Podczas montażu uszczelkę należy docisnąć do wylotu promieniowego (wzdłuż promienia wewnętrznego i zewnętrznego), jak pokazano na rysunkach "strzałki". Dla ułatwienia montażu nanieść oznaczenia w tych miejscach i wcisnąć uszczelkę. Obszary klejenia wzdłuż promienia wewnętrznego i zewnętrznego.

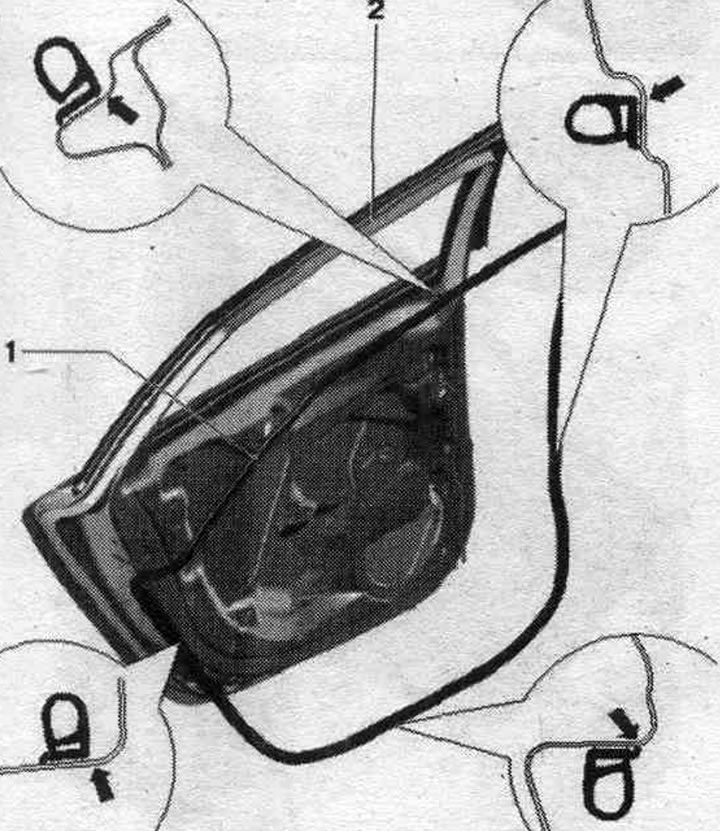

1. Uszczelka drzwi zewnętrznych: po zaznaczeniu określonych promieni, dalszy montaż należy wykonać w sposób opisany wcześniej, montując uszczelkę drzwi od tyłu. krawędź, jak pokazano na rysunku, zaczynając od dolnej krawędzi tyłu. drzwi i odpowiednio do dolnej krawędzi drzwi przednich, do wyjść promienia wewnętrznego; na dolnej stronie drzwi do zamka drzwi, przednia krawędź uszczelki powinna przylegać do wylotu promienia zewnętrznego; dociśnij uszczelkę mocno do podłoża na całej powierzchni za pomocą wałka do zwijania folii izolacyjnej "3356".
2. Drzwi.

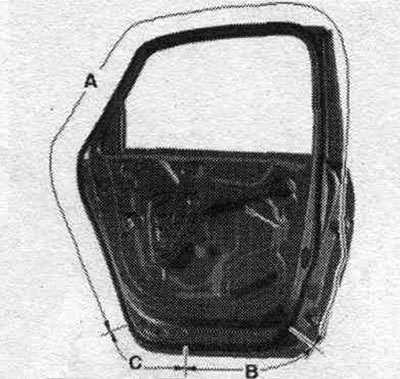

Obszar klejenia zewnętrznej uszczelki drzwi
W sekcji "A" od zamka drzwi do dolnego zawiasu tylnych drzwi. krawędź uszczelniającą należy zamontować na wyjściu promienia wewnętrznego. W sekcji "B" przednia krawędź uszczelki powinna być zamontowana na wyjściu promienia zewnętrznego. W obszarze "C" uszczelnienie należy wykonać z zachowaniem jednolitej spoiny od wyjścia promienia wewnętrznego do wyjścia promienia zewnętrznego.
Naciśnij zewnętrzną listwę drzwi

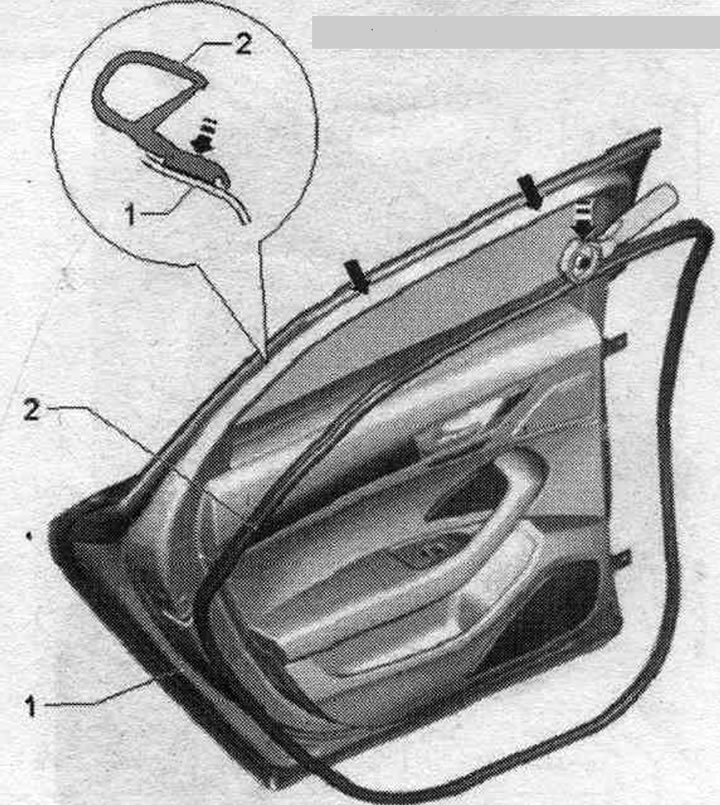

1. Tylne drzwi.
2. Uszczelka zewnętrzna drzwi: przymocuj uszczelkę zewnętrzną drzwi do ramy okna za pomocą taśmy "strzałka"; podnieś plombę zgodnie ze wskazówkami i mocno dociśnij ją wałkiem do zwijania folii izolacyjnej "3356" wzdłuż obwodu podstawy. Uszczelkę zewnętrzną drzwi dociska się wyłącznie do podłoża za pomocą wałka służącego do nawijania folii izolacyjnej "3356".
