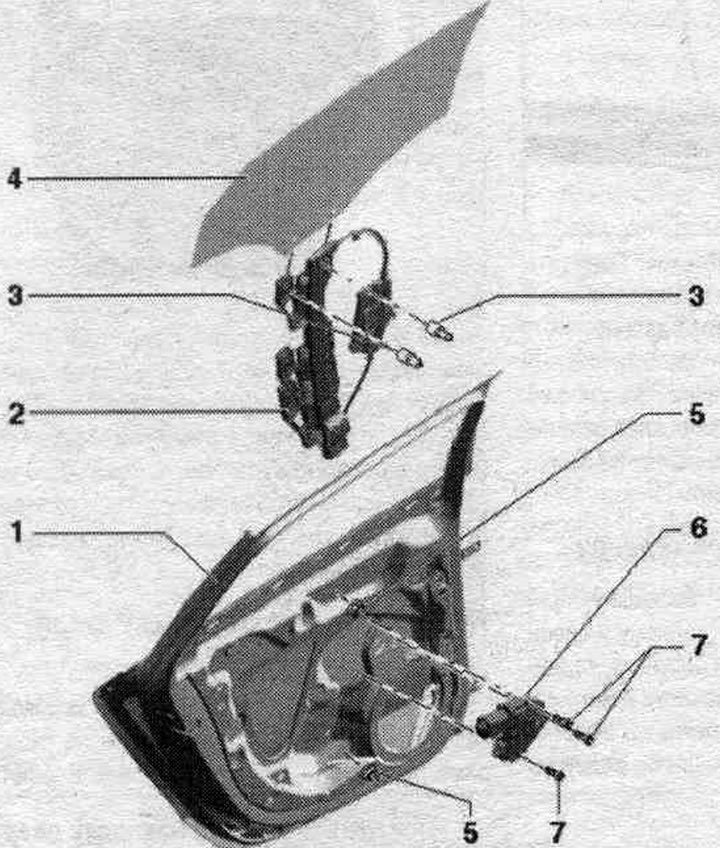

Silnik podnośnika szyby elektrycznej, podnośnik szyby
1. Drzwi.
2. Podnośnik szyby.
3. Zacisk.
4. Szyba drzwiowa.
5. Nakrętka: 9 Nm.
6. Silnik podnośnika szyby elektrycznej.
7. Śruba: 3 szt.; 3,5 Nm.

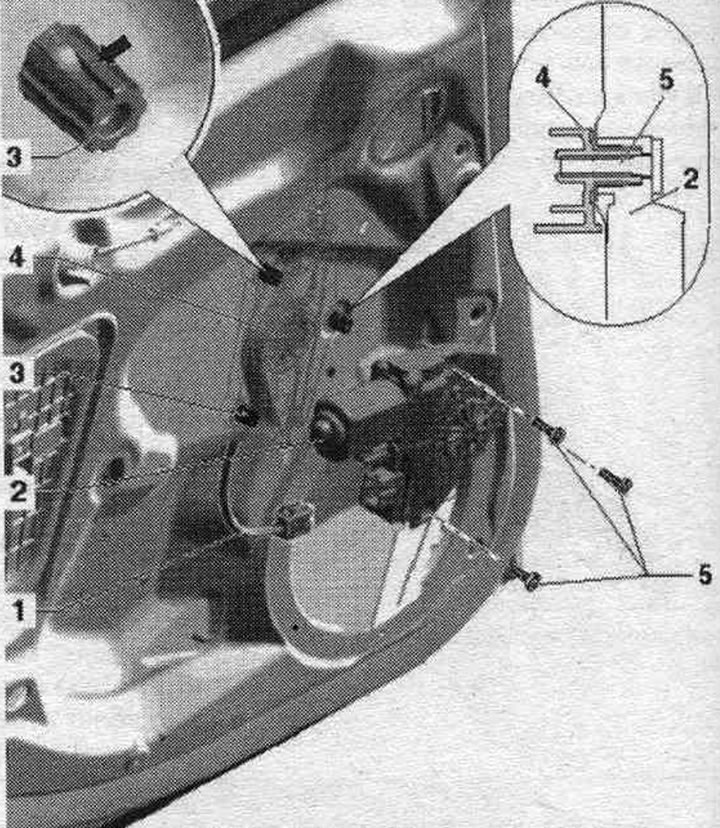

Wyjmowanie i instalacja silnika podnośnika szyby
1. Złącze elektryczne: Odłączyć złącze elektryczne od używanych drzwi.
2. Silnik podnośnika szyby elektrycznej: demontaż: zdjąć tapicerkę drzwi, odkręcić śruby "6" i wyjąć silnik elektryczny. silnik podnośnika szyby; montaż: montaż należy wykonać w odwrotnej kolejności, uwzględniając następujące czynności: zaciski "strzałki" trzpieni gwintowanych podnośnika szyby należy zamocować w wewnętrznym panelu drzwi, założyć na el. zamontuj silnik podnośnika szyby na gwintowanych kołkach i dokręć śruby "6". Silnik podnośnika szyby można zdemontować i zamontować w dowolnym położeniu silnika lub szyby w drzwiach. Po podłączeniu przełączników szyb włącz zapłon i podnieś szyby w drzwiach tak wysoko, jak to możliwe. Przytrzymaj przełącznik szyby przez ok. 2 sekundy, aby aktywować rejestrację bazową. oraz funkcje podnoszenia i opuszczania.
3. Kołki gwintowane.
4. Podnośnik szyby.
5. Śruba.

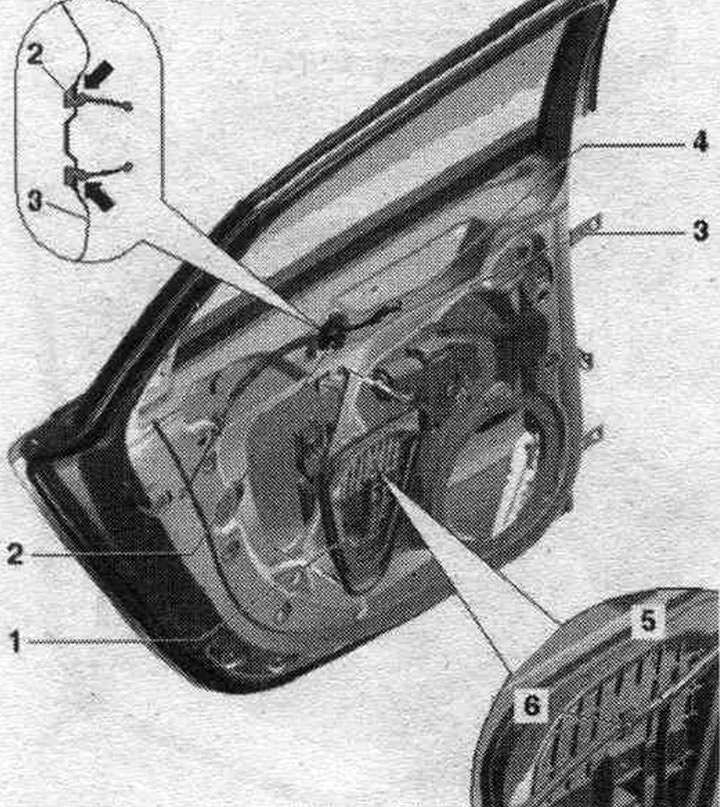

Demontaż i montaż wewnętrznej osłony panelu drzwi
1. Wykończenie: zdejmij wykończenie drzwi, odłącz wiązkę przewodów "4" od wspornika "5", zdejmij wykończenie, pamiętając, aby zacząć od góry.
2. Dysza: podczas montażu należy upewnić się, że "strzałka" jest prawidłowo osadzona.
3. Wewnętrzny panel drzwi.
4. Napęd kablowy.
5. Przewód elektryczny: odłączyć od uchwytu "6".
6. Wspornik.

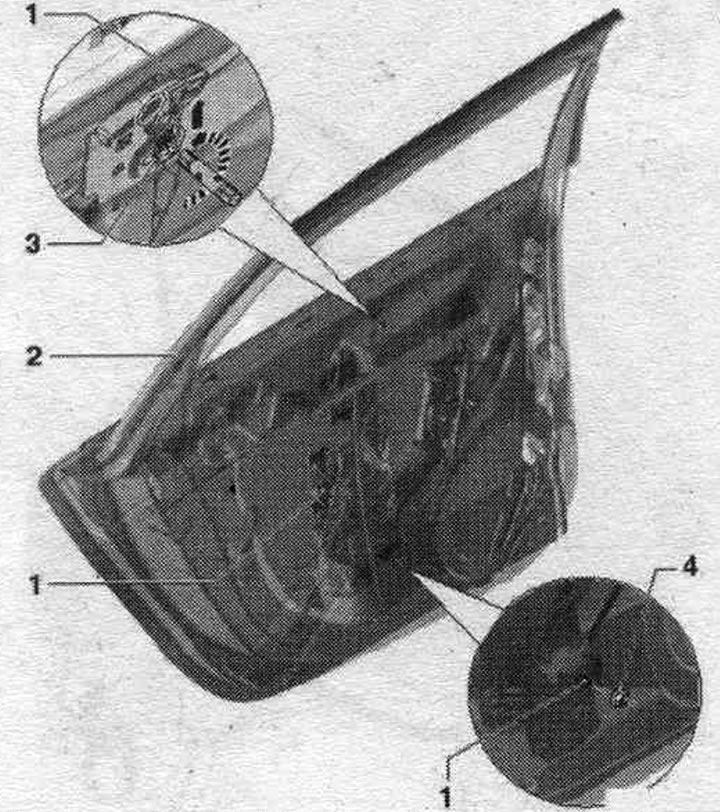

Wyjmowanie i instalowanie regulatora szyby
1. Regulator szyby: demontaż: usunięto listwę drzwi, usunięto silnik elektryczny regulatora szyby, usunięto szybę drzwi, usunięto listwę wewnętrzną panelu drzwi; odblokuj gwintowane sworznie silnika podnośnika szyby i przełóż go przez wewnętrzny panel, poluzuj górne nakrętki, odkręć dolną nakrętkę i wyjmij podnośnik szyby z drzwi, przesuwając go do góry.
2. Drzwi.
3. Nakrętka: Aby zdemontować regulator szyby, wystarczy go poluzować.
4. Nakrętka: odkręcić, aby zdemontować regulator szyby.

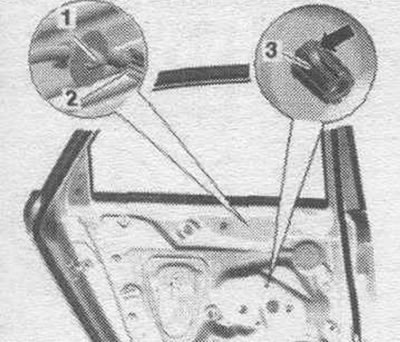

Odblokuj sworznie gwintowane
Odblokuj zaciski mocujące "strzałka" trzpieni gwintowanych "3" regulatora szyby przy pomocy klucza nasadowego 11 mm; w tym celu należy umieścić trzpień gwintowany na trzpieniach gwintowanych. Odblokuj zacisk "1" liny trakcyjnej "2" od wewnętrznej strony prowadnicy liny trakcyjnej "1".

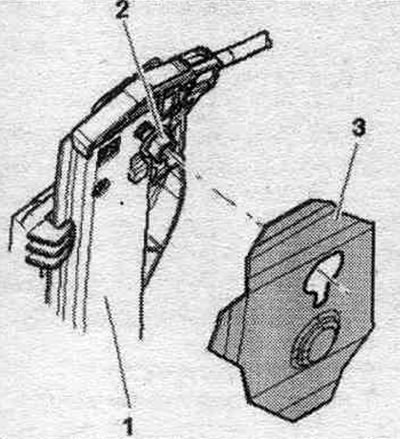

Górny punkt śruby podnośnika szyby
Aby zdemontować regulator szyby "1" wystarczy poluzować nakrętkę "2".

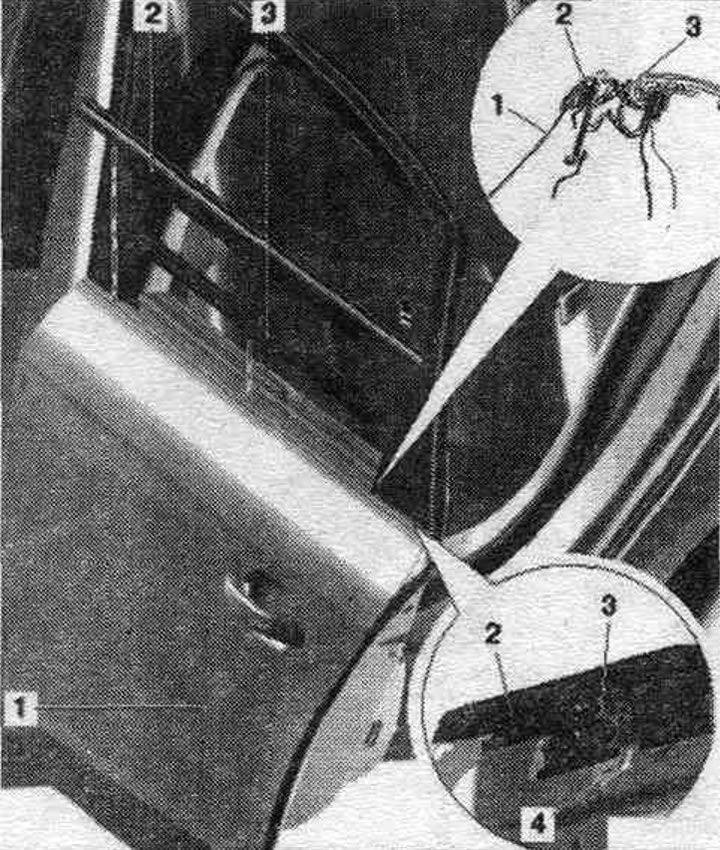

Schemat montażu zewnętrznych i wewnętrznych listew dociskowych szklanych
1. Drzwi.
2. Zewnętrzna listwa dociskowa szyby: demontaż: zdjąć osłonę drzwi, całkowicie podnieść szybę, wyjąć listwę dociskową do góry.
3. Wewnętrzna płyta dociskowa w wnęce drzwi: demontaż: zdejmujemy obicie drzwi, wyjmujemy płytę dociskową do góry.
4. Zacisk: 3 szt.

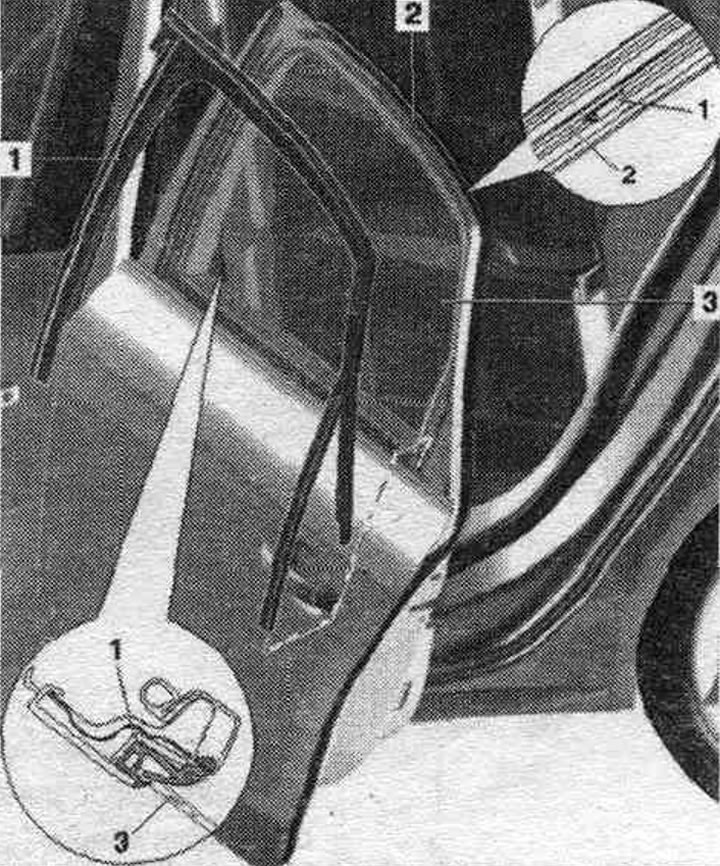

Wyjmowanie i instalowanie prowadnicy szkła
1. Przewodnik po szkle: usunięto obramowanie drzwi i ramy okiennej, usunięto obramowanie słupków B i C, wyjęto szybę drzwi; zaczynając od górnej części ramy szklanej, zdejmij prowadnicę szkła ze słupka B i słupka C z boku drzwi, wyciągnij prowadnicę szkła z drzwi w kierunku do góry, nasmaruj prowadnicę szkła wodą z mydłem, aby ułatwić montaż, włóż prowadnicę szkła do kanału prowadzącego, jak pokazano na rysunku, włóż wypustki prowadnicy szkła do drzwi z boku.
2. Drzwi.
3. Szyba drzwiowa.
