Przednia szyba
W pojazdach z systemem utrzymywania pasa ruchu kamera wideo musi zostać skalibrowana.

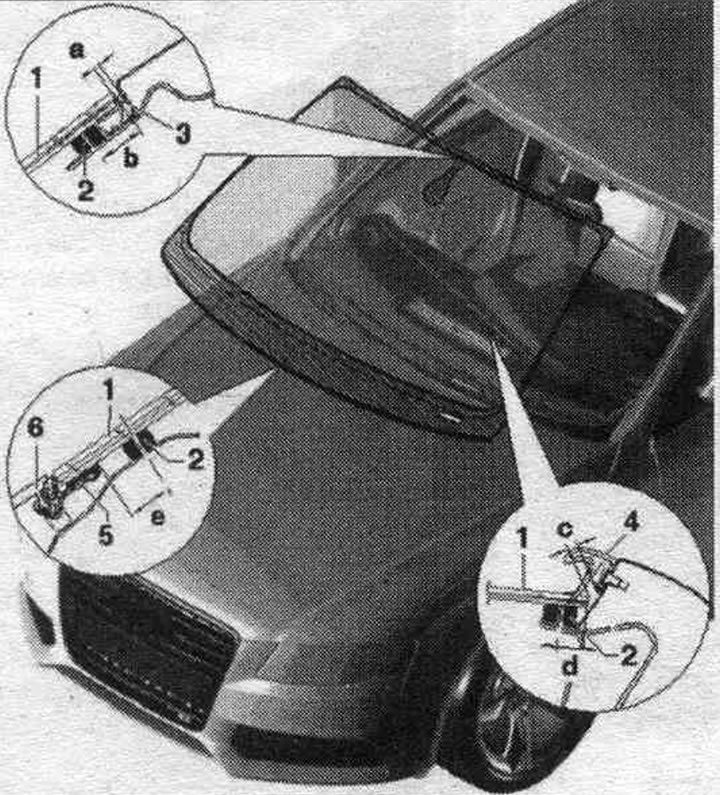

1. Szyba przednia: odległość od dachu, wymiar "a" = 2 mm; wyrównaj szczelinę boczną, wymiar "c".
2. Wałek klejowy: należy przestrzegać minimalnego czasu utwardzania; rozmiar "b" = 17 mm + 2 mm, rozmiar "d" = 8 mm + 2 mm, rozmiar "e" = 12 mm + 2 mm.
3. Pokrywa szczelinowa: nie jest częścią zamienną; podczas wyjmowania szkła konieczne jest przeprowadzenie drutu tnącego pod płytką łączącą.
4. Pokrywa wodoodporna.
5. Rama krawędziowa pokrywy skrzynki odpływowej: nie jest częścią zamienną; przed założeniem pokrywy skrzynki odpływowej na nową szybę, należy najpierw usunąć krawędź ochronną.
Pokrywa skrzynki odprowadzającej wodę: wsuwać w listwę mocującą dopiero po upływie czasu utwardzania kleju do szyb (3 godziny).
Usuwanie paska uszczelniającego

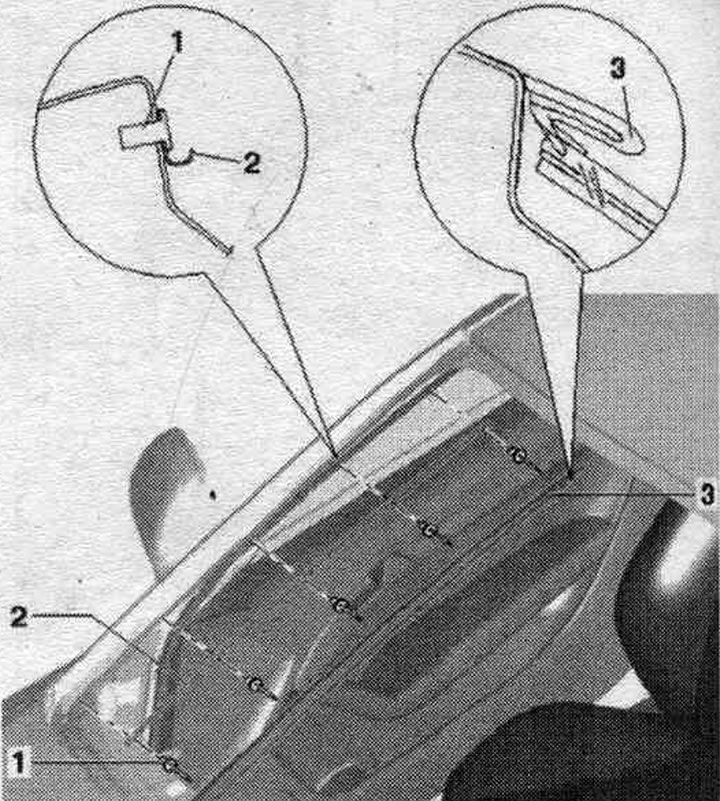

1. Nit zrywalny: 5x; montaż nitów na prowadnicy rozpoczynamy od góry.
2. Prowadnica: Aby usunąć nity, rozwierć łby nitów "4" i wybij nity.
3. Wodoodporna podkładka: Dociśnij mocno do prowadnicy od góry do dołu; na styku ze słupkiem A należy zwrócić uwagę na tolerancję wystawania.

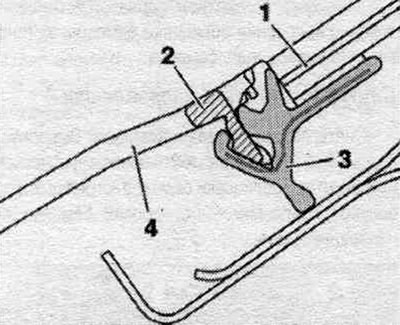

Usuwanie krawędzi ochronnej
Przed zamontowaniem pokrywy skrzynki odpływowej "4" na nowej szybie przedniej "1" konieczne jest wcześniejsze zdjęcie listwy ochronnej "2" z ramki listwy "3".
Wyjmowanie i instalacja czujnika deszczu i światła "G397"
Podczas demontażu czujnika deszczu i światła "G397" zdejmuje się folię; przy ponownym montażu należy ją wymienić. Lusterko zewnętrzne zostało usunięte.

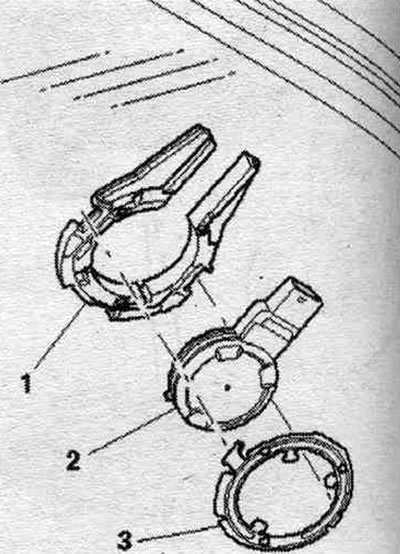

1. Płyta montażowa.
2. Czujnik deszczu i światła "G397".
3. Zacisk "3".
Odblokowanie zacisku

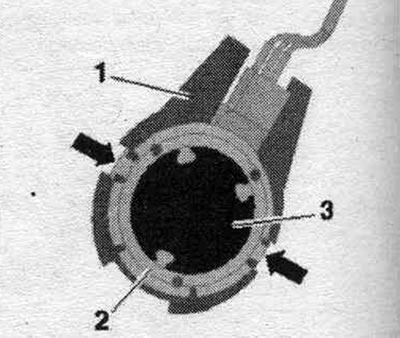

Odłącz złącze. Naciśnij zacisk "2" na zewnątrz, na przykład małym śrubokrętem, tak aby "strzałki" były skierowane na zewnątrz. Zdejmij zacisk "2" z podstawy lusterka "1". Zdejmij czujnik deszczu i światła "G397" "3" z podstawy lusterka. Jednocześnie folia z czujnika pozostaje przyklejona do szyby. Jeżeli montujesz starą szybę, usuń folię czujnika ze szyby, nie pozostawiając żadnych pozostałości. Wyczyść powierzchnię środkiem czyszczącym D 009 401 04.
Instalacja czujnika deszczu i światła "G397"

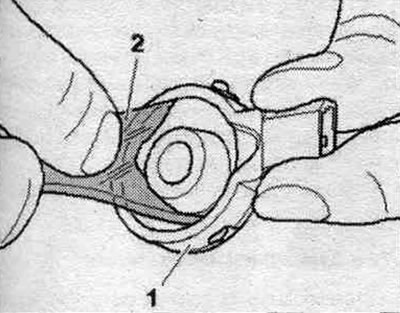

W przypadku montażu poprzedniego czujnika deszczu i światła "G397" konieczna jest wymiana folii czujnika. W razie potrzeby usuń pozostałości folii z czujnika deszczu i światła "G397". Ostrożnie zdejmij folię "2" z czujnika deszczu i światła "G397" "1". Wyczyść powierzchnię środkiem czyszczącym D 009 401 04. Na powierzchni czujnika nie powinny znajdować się żadne pozostałości folii.

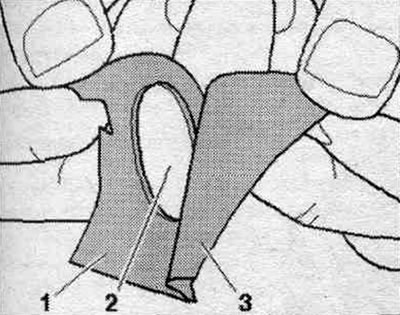

Zdejmij papier silikonowy "3" z folii czujnika "2". Przezroczysta folia ochronna "1" pozostaje początkowo na folii czujnika jako podpora.

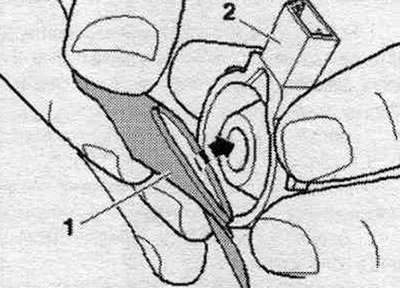

Za pomocą przezroczystej folii ochronnej "1" załóż folię czujnika na czujnik deszczu i światła "G397" "2".

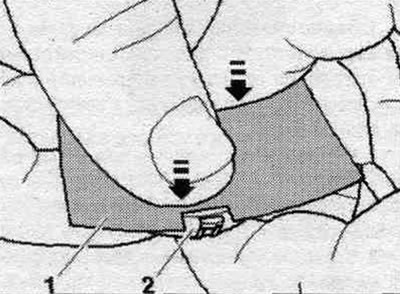

Jak pokazano na rysunku, przeciśnij folię czujnika przez folię ochronną "1" tak, aby nie powstały pęcherzyki powietrza do czujnika deszczu i światła "G397" "2".

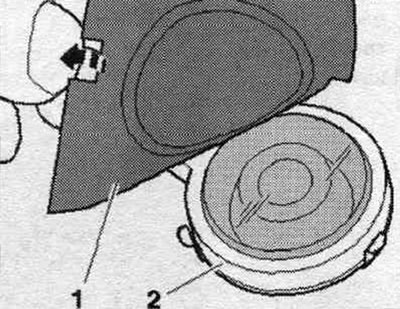

Następnie należy zdjąć przezroczystą folię ochronną "1" z folii czujnika "2".

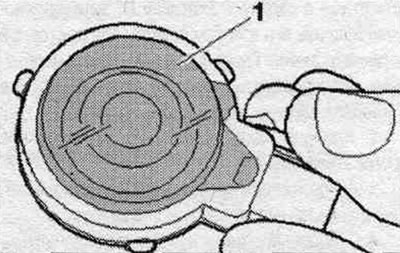

Spryskaj całą powierzchnię folii czujnika "1" środkiem czyszczącym D 009 401 04 i włóż czujnik deszczu i światła "G397" do podstawy lusterka. Aby czujnik deszczu i światła "G397" działał prawidłowo, na powierzchni styku z szybą przednią nie mogą znajdować się żadne obce ciała ani pęcherzyki powietrza. Zamontuj uchwyt montażowy czujnika na podstawie lusterka.
Wymiana czujnika deszczu i światła "G397"

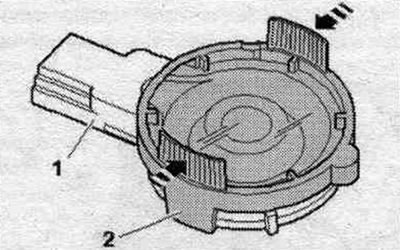

Wymianę czujnika przeprowadza się zgodnie z opisem powyżej. W razie konieczności należy całkowicie usunąć z szyby przedniej pozostałą folię poprzedniego czujnika deszczu i światła "G397". Wyczyść powierzchnię styku z szybą przednią za pomocą środka czyszczącego D 009 401 04. Delikatnie ściśnij powierzchnie "strzałek" na nakrętce "1" i zdejmij ją z czujnika deszczu i światła "G397" "2".
Spryskaj całą powierzchnię folii czujnika "1" środkiem czyszczącym D 009 401 04 i włóż czujnik deszczu i światła "G397" do podstawy lusterka. Zamontuj czujnik deszczu i światła "G397" na przedniej szybie tak, aby nie powstały pęcherzyki powietrza, i dociśnij elementy mocujące do podstawy lusterka. Aby czujnik deszczu i światła "G397" działał prawidłowo, na powierzchni styku z szybą przednią nie mogą znajdować się żadne obce ciała ani pęcherzyki powietrza.
