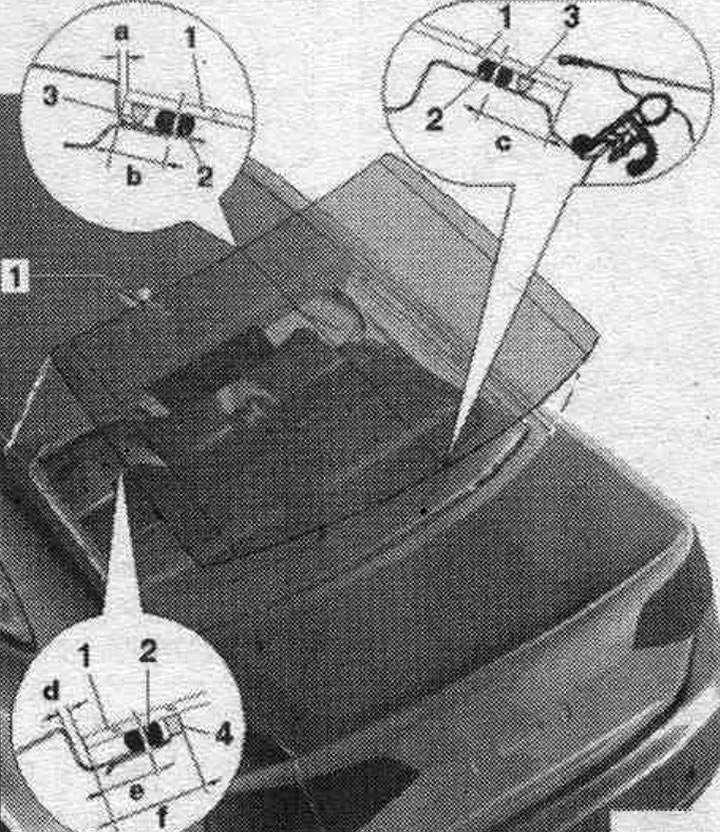

Tylna szyba, sedan
1. Szyba tylna: odległość "a" od dachu = 2 mm; wyrównaj szczelinę "d" do słupka D; przed demontażem należy odłączyć wszystkie złącza wtykowe i zabezpieczyć styki taśmą klejącą, kierując je do środka szyby.
2. Wałek klejowy: szerokość wałka = 8 mm + 2 mm. wysokość wałka = 12 mm + 2 mm; odległości do krawędzi szkła: wymiar "b" = 16,5 mm, wymiar "c" = 21,5 mm, wymiar "e" = 16,5 mm.
3. Bufor: naklej 3 znaki wzdłuż górnej i dolnej krawędzi szklanki.
4. Profil do ogrodzeń samoprzylepnych: odległość od krawędzi szyby f = 24 mm; przykleić profil bariery klejowej w bezpośrednim sąsiedztwie szyny zbiorczej ogrzewania szklanego; klej nie może mieć kontaktu z tylną szyną grzewczą. szkło.

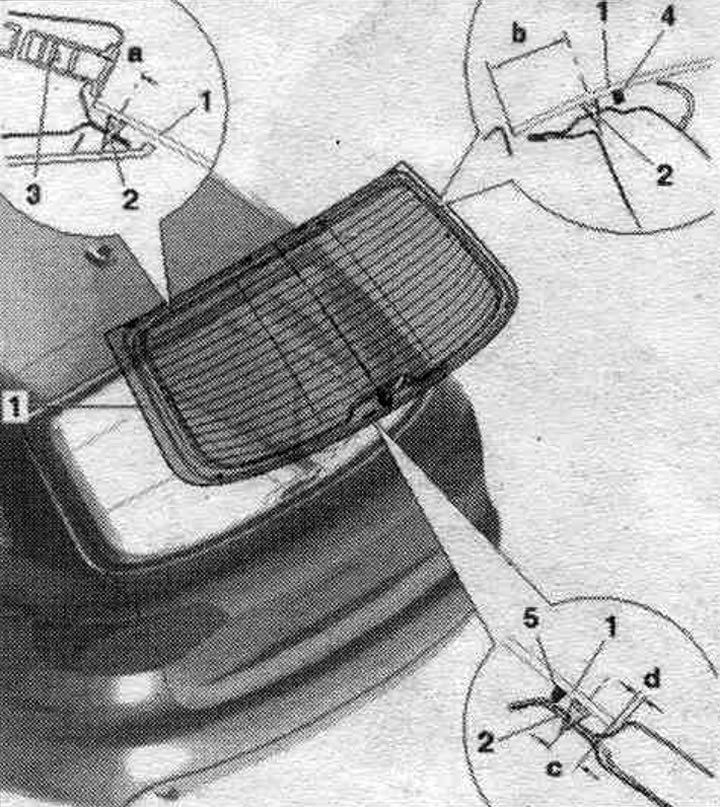

Schemat montażu tylnego. szkło, Avant
1. Tylna szyba.
2. Wałek klejowy. Różne odległości od krawędzi szkła: odległość "a" = 11 mm, rozmiar "b" = 38,5 mm, rozmiar "c" = 12,5 mm, rozmiar "d" = 3 mm.
3. Górne światło stopu: nie demontować podczas demontażu tyłu. szkło.
4. Profil barierowy kleju: należy go przykleić przed nałożeniem kleju w pobliżu tylnych szyn grzejnych. szkło; zamontuj wewnętrzną krawędź profilu ochronnego z klejem na zewnętrznej krawędzi tylnej szyny grzewczej. szkło i prasa; klej nie może mieć kontaktu z tylną szyną grzewczą. szkło.
5. Bufor: naklejany w ilości 3 sztuk na dolnej i górnej krawędzi szyby.
