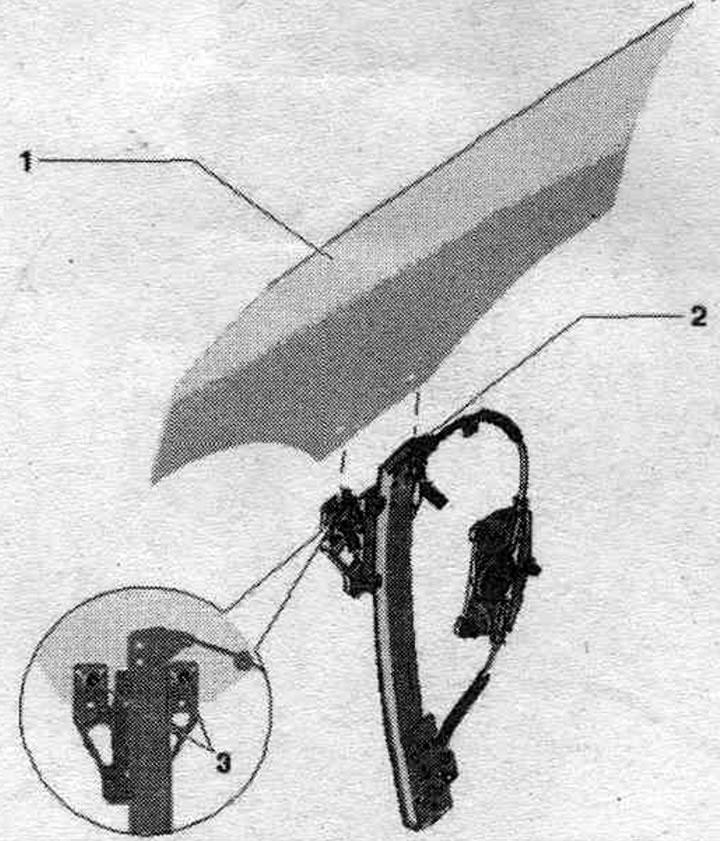

Szyba tylnych drzwi
1. Szyba drzwiowa.
2. Podnośnik szyby: Podnośnik szyby jest wbudowany w drzwi.
3. Drzwi.
4. Nakrętka: 6 Nm.
5. Nakładka: zainstalowana.
6. Palce: 2 sztuki z trzpieniem zaciskowym; śruby można ponownie zamontować.
Wyjmowanie i instalowanie szyby w drzwiach
1. Szyba drzwi: zdjąć okładzinę drzwi, odłączyć okładzinę ramy szyby drzwi w okolicy osłony słupka C, zdjąć okładzinę słupka C, zdjąć okładzinę drzwi, zdemontować silnik podnośnika szyby, ustawić szybę drzwi w pozycji montażowej. ustawić odpowiednią pozycję i włożyć specjalne narzędzie.
2. Podnośnik szyby.
3. Palce: 2 sztuki; śruby można ponownie zamontować.
Demontaż szyby drzwiowej ze standardową szybą

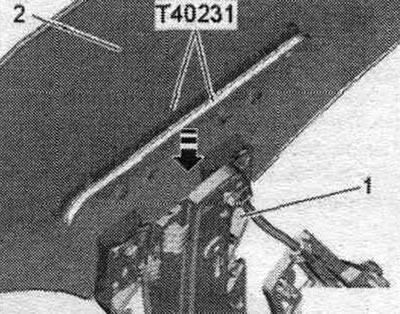

Zdejmij wykończenie drzwi. Zdejmij wewnętrzną szklaną płytę dociskową. Zdejmij wewnętrzną osłonę panelu drzwi. Umieść narzędzie do demontażu T40231 po obu stronach szyby w drzwiach i dociśnij je w pobliżu mocowania regulatora szyby "1". Spowoduje to dociśnięcie mocowania do regulatora szyby, dzięki czemu szybę w drzwiach będzie można wyjąć ruchem do góry, wraz z kołkami mocującymi. Ruchem ku górze wyjmij szybę drzwiową "2" z uchwytu i zdejmij ją z drzwi.
Demontaż szyby w drzwiach z przyciemnianym szkłem

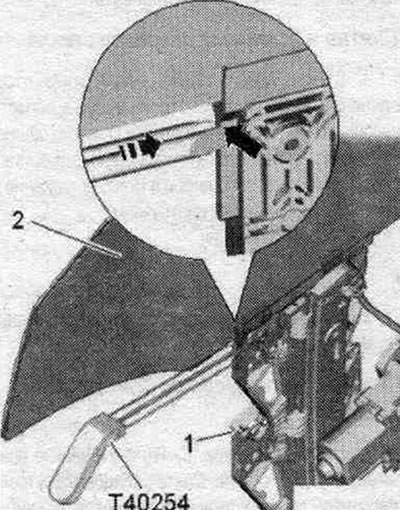

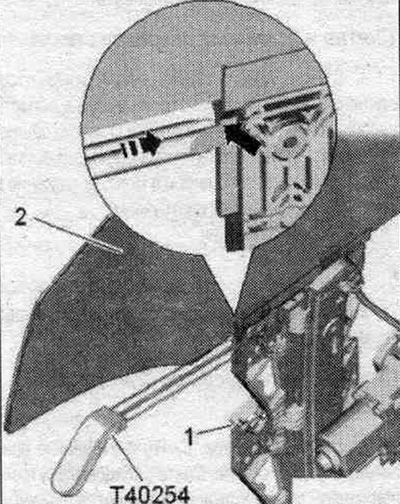

Włóż ściągacz "T40254" w kierunku strzałki, w promieniu "strzałki" od adaptera. Powoduje to dociśnięcie zapięcia do podnośnika szyby, dzięki czemu możliwe jest wyjęcie szyby drzwiowej ruchem do góry wraz z kołkami blokującymi w adapterze.
Montaż szkła w drzwiach

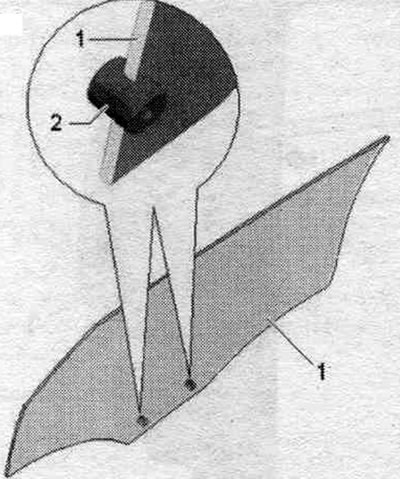

W przypadku nowych standardowych szyb drzwiowych należy najpierw wcisnąć kołki blokujące. Włóż kołki blokujące "1" do środka szyby drzwi "2" i dociśnij kołek zaciskowy.

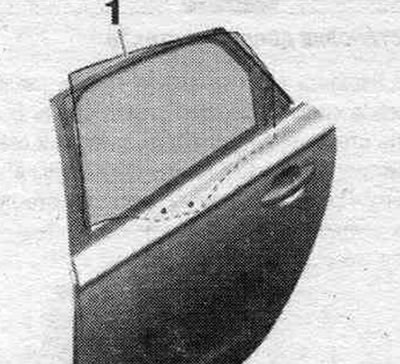

Włóż szybę drzwiową "1" pod kątem do tyłu w prowadnicę szyby drzwiowej. Wyrównaj szybę drzwiową z prowadnicami i przesuń ją w dół, upewniając się, że szyba drzwiowa idealnie pasuje do uchwytu z przodu i z tyłu. Dociśnij szybę do uchwytu podnośnika szyby. Następnie sworznie blokujące zostają zablokowane na miejscu za pomocą kliknięcia.
