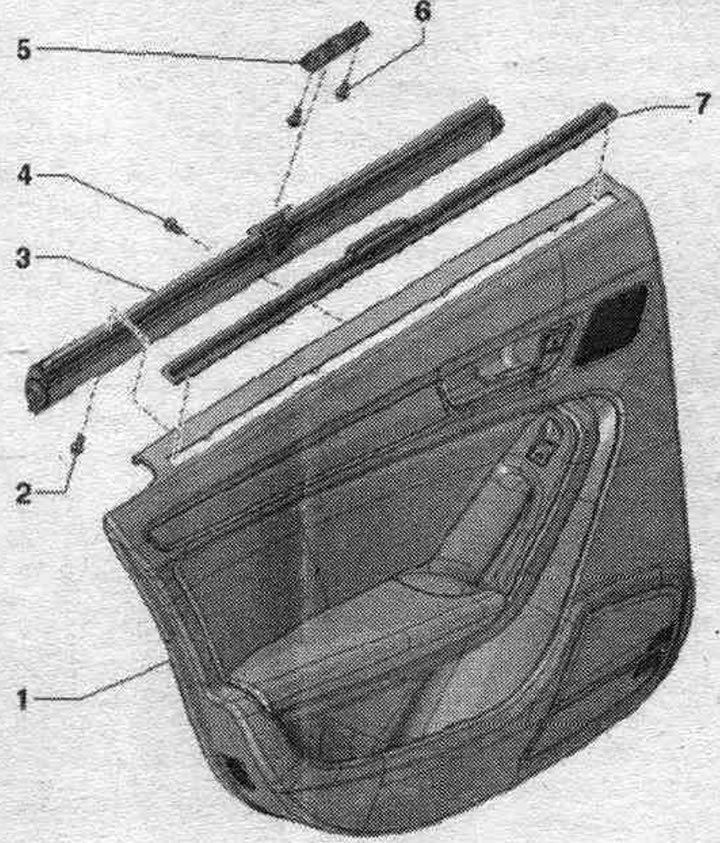

Zasłona przeciwsłoneczna na szybie drzwi
1. Listwa tylna. drzwi.
2. Śruba: do osłony przeciwsłonecznej; 4 szt.; 1,2 Nm.
3. Osłona przeciwsłoneczna w drzwiach szklanych.
4. Śruba: do osłony przeciwsłonecznej; 3 szt.; 1,2 Nm.
5. Pętle mocujące: do parasola przeciwsłonecznego.
6. Śruba: do oczka do zawieszania; 2 szt.; 1,3 Nm.
7. Prowadnica.
Wyjmowanie

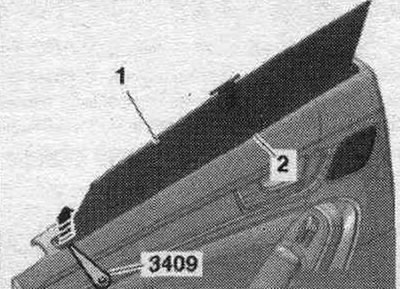

Zdejmij tapicerkę tylnych drzwi. Ostrożnie zdejmij listwę prowadzącą "2" z panelu wykończenia drzwi za pomocą klina "3409". Nie wyjmuj całkowicie żaluzji przeciwsłonecznej "1" z panelu wykończenia drzwi, lecz poprowadź panel wykończenia przez listwę prowadzącą.

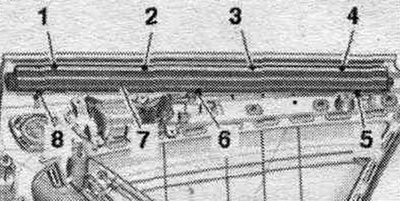

Wyjmij śruby "1...6" i "8". Zdejmij roletę przeciwsłoneczną "7", lekko odchylając ją na zewnątrz od listwy drzwi. Przełóż osłonę przeciwsłoneczną przez rowek w wykończeniu drzwi i zdejmij.
Montaż odbywa się w odwrotnej kolejności. Listwę prowadzącą można zamontować w listwie drzwiowej tylko w określonym miejscu.
