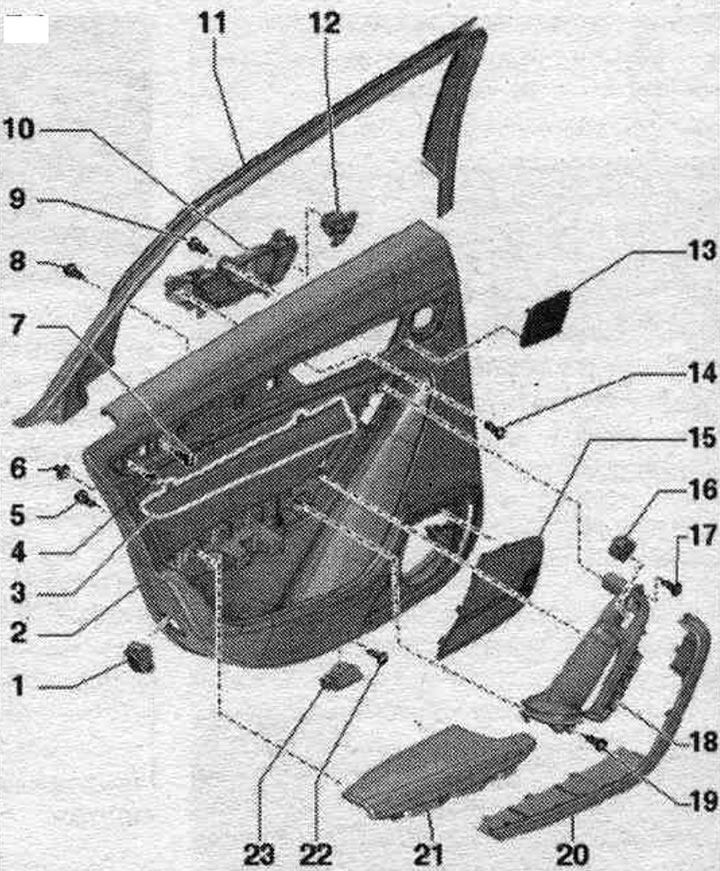

Wykończenie tylnych drzwi
1. Odbłyśnik aktywny i pasywny.
2. Tylna część wykończeniowa. drzwi.
3. Listwa dekoracyjna: do wykończenia drzwi.
4. Zacisk: do listew ozdobnych; 3 szt.
5. Śruba: do podłokietnika: 5 szt.; 1,2 Nm.
6. Zacisk: 6 szt.
7. Śruba: do listwy drzwiowej; 2,5 Nm.
8. Rygiel: klamki do drzwi; 2 szt.; 1,2 Nm.
9. Śruba: do mechanizmu klamki wewnętrznej: 6 szt.; 1,2 Nm.
10. Mechanizm wewnętrznej klamki otwierającej drzwi.
11. Zakrywanie ram szklanych.
12. Przycisk blokady wnętrza, tył: strona kierowcy: Przycisk blokady wnętrza, tył lewy "E310"; strona pasa ruchu. pasażer: wewnętrzny przycisk blokujący, tył prawy "E311".
13. Osłona głośnika wysokotonowego.
14. Śruba: do listwy drzwiowej; 2,5 Nm.
15. Osłona głośnika: do głośnika średniotonowego.
16. Przycisk podnoszenia tylnej szyby. drzwi: strona kierowcy: przełącznik tylnej szyby. lewe drzwi "E52"; strona pasa ruchu. pasażer: przełącznik tylnej szyby. prawe drzwi "E54".
17. Śruba: do listwy drzwiowej; 2,5 Nm.
18. Klamka do drzwi.
19/22. Śruba: do listwy drzwiowej; 2,5 Nm.
20. Nakładka: na podłokietnik.
21. Podłokietnik.
23. Podświetlenie progowe.
Demontaż i montaż tylnej osłony. drzwi

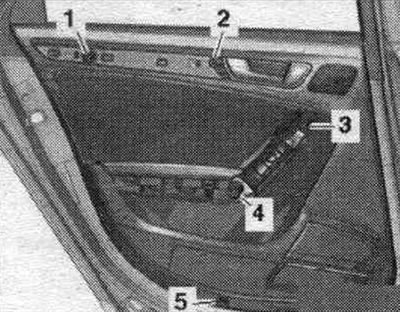

Wyłącz zapłon. Zdejmij listwę dekoracyjną. Zdejmij osłonę podłokietnika. Odkręcić śruby "1...5".

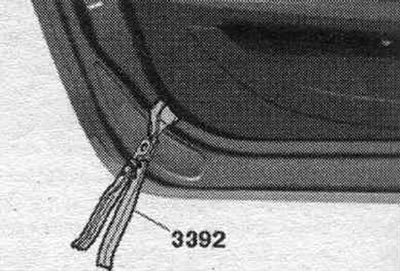

Oddziel tapicerkę drzwi szczypcami do demontażu "3392" od dołu z tyłu, na całym obwodzie, zaczynając od drzwi. W tym celu umieść szczypce obok zacisków mocujących między tapicerką a drzwiami.

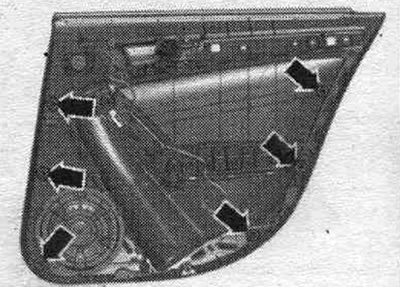

Ustaw zaciski montażowe oznaczone strzałkami. Zdejmij panel wykończeniowy drzwi z rowka okna w górnej części drzwi, pociągając panel wykończeniowy do góry.

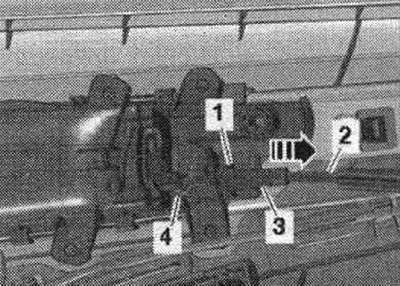

Ostrożnie odłącz zacisk "3" od wspornika linki "1". Odłącz linkę "2" napędu drzwi wewnętrznych w kierunku wskazanym strzałką od wspornika linki. Odłączyć koniec pręta "4" od mechanizmu wewnętrznej klamki otwierania drzwi. Opcja z głośnikiem wysokotonowym: Odłączyć wtyczkę głośnika wysokotonowego.

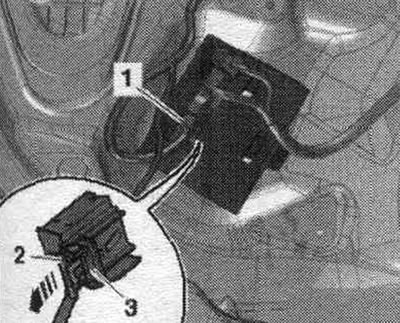

Rozłącz złącza wtykowego "1" b/u drzwi, do tego wyjąć zacisk "2" "strzałka" i nacisnąć przycisk odblokowania "3". Zdjąć poszycie drzwi.
Instalacja

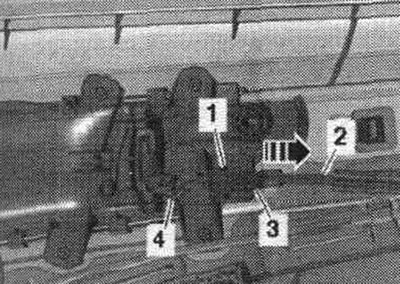

Włóż koniec pręta "4" do dźwigni wewnętrznego mechanizmu otwierania drzwi. Otwarta strona oka na końcu pręta powinna być skierowana w dół. Pociągnij linkę "2" napędu drzwi wewnętrznych "w kierunku strzałki" i włóż ją do wspornika linki "1". Zacisk "3" powinien zatrzasnąć się we wsporniku linki ze słyszalnym kliknięciem. Podłącz wtyczkę do jednostki sterującej drzwiami. Umieść listwę drzwiową w rowku okna i dociśnij ją w dół. Ostrożnie zamontuj elementy mocujące i dociśnij listwę drzwiową w punktach mocowania do drzwi, aż zatrzaśnie się na swoim miejscu.
Montaż odbywa się w odwrotnej kolejności.
