Listwy ozdobne drzwi przednich — wymontowanie i zamontowanie (Audi A4 B8)

Spis treści: Poszycie pasa ruchu. drzwi ↓ Demontaż i montaż przedniej listwy… ↓ Demontaż i montaż listew ozdobnych ↓ Demontaż i montaż listwy… ↓ Wyjmowanie i instalacja przodu.… ↓ Demontaż i montaż wewnętrznej klamki… ↓ Demontaż i montaż okładziny… ↓ Wyjmowanie i instalacja mechanizmu… ↓ Demontaż i montaż listwy drzwiowej i… ↓

Poszycie pasa ruchu. drzwi

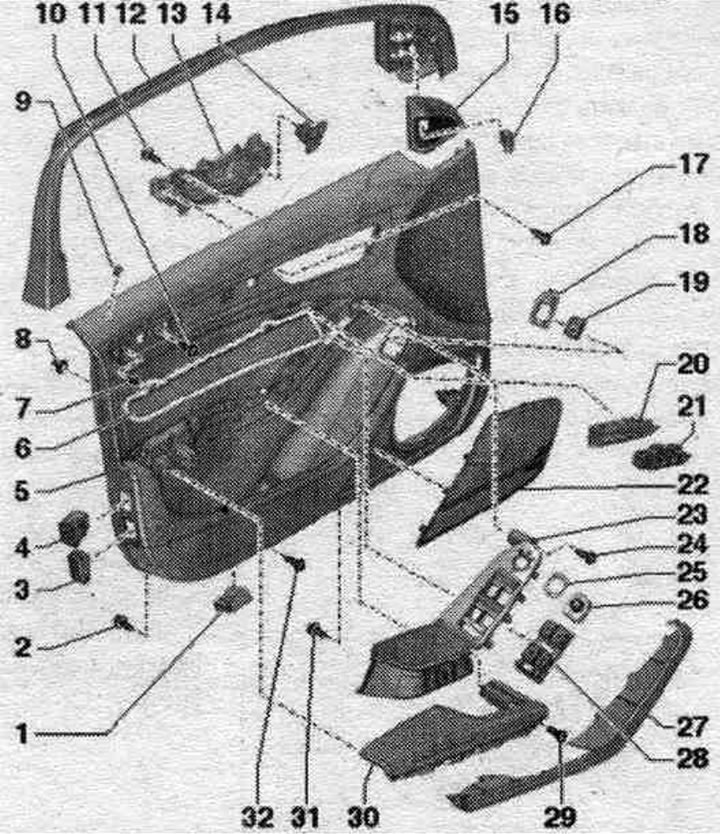

1. Podświetlenie progowe.
2. Śruba: do podłokietnika; 6 szt.; 1,2 Nm.
3. Odbłyśnik aktywny i pasywny.
4. Przełącznik dezaktywacji systemu. przełącznik zabezpieczenia wnętrza "E183"/alarmu antykradzieżowego "E217".
5. Okładzina drzwi: przed ponownym zamontowaniem okładziny drzwi należy wywiercić otwór pod tuleję "poz. 9". proces przebiega zgodnie z próbką usuniętej listwy drzwiowej.
6. Nakładka dekoracyjna.
7. Zacisk: 3 szt.; wcisnąć w listwę drzwiową.
8. Zacisk: z uszczelką; do wykończenia drzwi; 7 szt.
9. Przepustnica lampki kontrolnej włączania trybu SAFE zamka centralnego "K133": tylko w drzwiach.; przed wymianą wykończenia drzwi konieczne jest wywiercenie otworu na tuleję. proces przebiega zgodnie z próbką usuniętej listwy drzwiowej.
10. Śruba: do listwy drzwiowej; 2,5 Nm.
11. Rygiel: do mechanizmu klamki wewnętrznej otwierającej drzwi; 6 szt.; 1,2 Nm.
12. Zakrywanie ram szklanych.
13. Mechanizm wewnętrznej klamki otwierającej drzwi.
14. Kluczyk zamka wewnętrznego: strona kierowcy.; przełącznik zamka drzwi w kabinie pasażerskiej po stronie kierowcy. "E308", strona pasa ruchu. pasażer: przełącznik zamka drzwi od strony przedziału pasażerskiego z przodu. przejście. "E309".
15. Osłona głośnika wysokotonowego.
16. Przycisk asystenta zmiany pasa ruchu "E530".
17. Śruba: do listwy drzwiowej; 2,5 Nm.
18. Osłona: przełącznika zdalnego otwierania bagażnika "E188"; prowadzi tylko do drzwi.
19. Przełącznik zdalnego otwierania bagażnika "E188".
20. Osłona dekoracyjna przełącznika: do panelu sterowania fotela kierowcy, z funkcją pamięci "E97".
21. Panel sterowania fotela kierowcy z funkcją pamięci "E97".
22. Osłona głośnika: do głośnika średniotonowego.
23. Klamka drzwi: z mocowaniem przełącznika.
24. Śruba: do listwy drzwiowej; 2,5 Nm.
25. Nakładanie symboli.
26. Przycisk sterowania położeniem lusterka zewnętrznego "E43": opcja: przełącznik wg. lusterka z funkcją składania "E168".
27. Nakładka: na podłokietnik.
28. Przycisk podnoszenia szyby: strona kierowcy: panel sterowania podnośnikiem szyby w drzwiach kierowcy. "E512"; strona pasa ruchu. pasażer: przycisk podnoszenia szyby w przednich drzwiach. przejście. "E107".
29. Śruba: do listwy drzwiowej; 2,5 Nm.
30. Podłokietnik.
31. Zasuwka klamki zamykającej drzwi: 5 szt.; 1,2 Nm.
32. Śruba: do listwy drzwiowej; 2,5 Nm.

Demontaż i montaż przedniej listwy wykończeniowej. podłokietnik

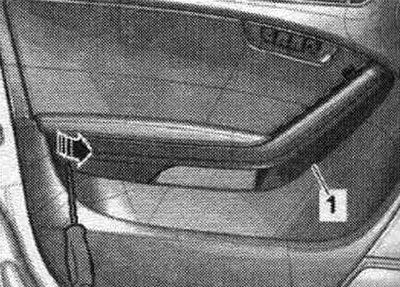

Włóż śrubokręt w otwór u dołu listwy wykończeniowej "1". Ostrożnie podważ listwę, zaczynając od tyłu, i usuń "strzałkę" z listwy wykończeniowej drzwi.

Montaż odbywa się w odwrotnej kolejności. Najpierw zainstalować nakładkę z przodu na poszycie drzwi i docisnąć aż do zablokowania.

Demontaż i montaż listew ozdobnych

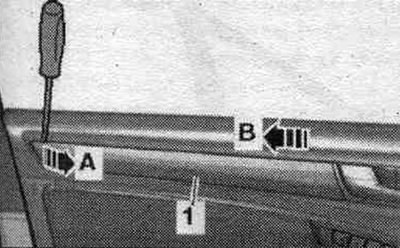

Zaczynając od tyłu, podważyć śrubokrętem okładzinę dekoracyjną "1" i zdjąć z tapicerki drzwi "strzałka A". Zdjąć okładzinę dekoracyjną w kierunku do tyłu w "kierunku strzałki B" z wewnętrznego napędu drzwi, lekko unosząc okładzinę dekoracyjną śrubokrętem w przedniej części, aby wewnętrzny hak okładziny dekoracyjnej mógł wyjść z otworu w tapicerce drzwi.

Montaż odbywa się w odwrotnej kolejności. Najpierw zamontuj listwę dekoracyjną na wewnętrznym napędzie drzwi, a następnie dociśnij ją do listwy drzwi, aż zatrzaśnie się na swoim miejscu.

Demontaż i montaż listwy wykończeniowej drzwi przednich

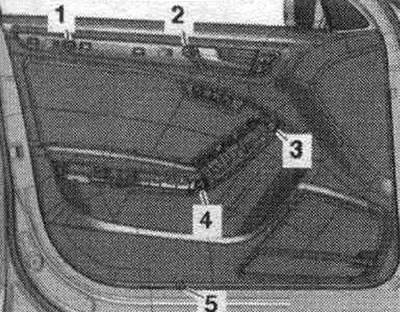

Wyłącz zapłon. Zdejmij listwę dekoracyjną. Zdejmij osłonę podłokietnika. Odkręcić śruby "1...5".

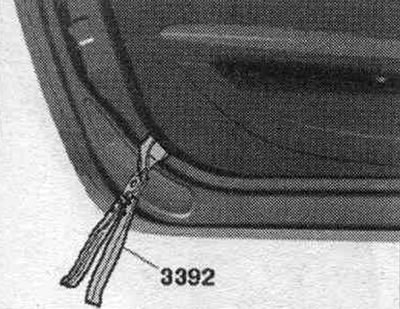

Oddziel tapicerkę drzwi szczypcami do demontażu "3392" od dołu z tyłu, na całym obwodzie, zaczynając od drzwi. W tym celu umieść szczypce obok zacisków mocujących między tapicerką a drzwiami.

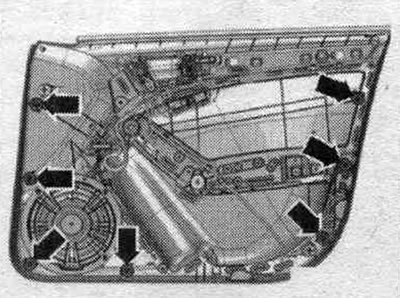

Załóż zaciski montażowe oznaczone strzałkami. Zdejmij listwę drzwiową z rowka okna od góry, pociągając ją do góry.

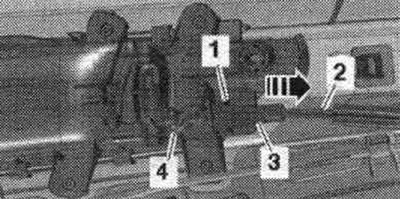

Ostrożnie odłącz zacisk "3" od wspornika linki "1". Odłącz linkę "2" napędu drzwi wewnętrznych w kierunku wskazanym strzałką od wspornika linki. Odłączyć koniec pręta "4" od mechanizmu wewnętrznej klamki otwierania drzwi.

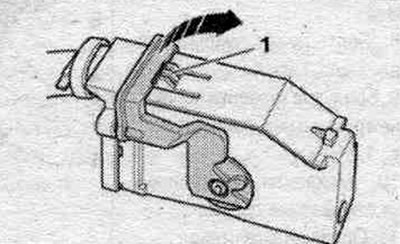

Aby odłączyć el. naciśnij blokadę zabezpieczającą "1" połączenia wtykowego, obróć uchwyt mocujący "w kierunku strzałki" i wyjmij połączenie wtykowe. Zdejmij wykończenie drzwi.

Instalacja

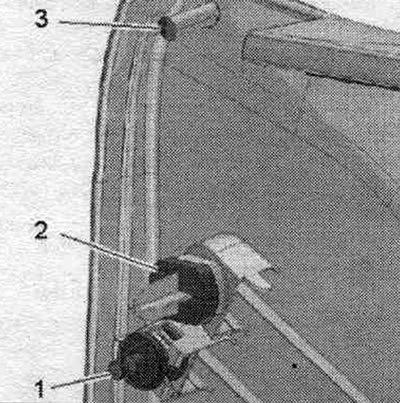

Sprawdź, czy w listwie drzwiowej znajdują się odbojniki gumowe "3" i wszystkie uszczelki "2". Sprawdź, czy wszystkie klipsy montażowe "1" znajdują się w wykończeniu drzwi.

Włóż koniec pręta "4" do dźwigni wewnętrznego mechanizmu otwierania drzwi. Otwarta strona oka na końcu pręta powinna być skierowana w dół. Pociągnij linkę "2" napędu drzwi wewnętrznych "w kierunku strzałki" i włóż ją do wspornika linki "1". Zacisk "3" powinien zatrzasnąć się we wsporniku linki ze słyszalnym kliknięciem. Podłącz wtyczkę do jednostki sterującej drzwiami. Umieść listwę drzwiową w rowku okna i dociśnij ją w dół. Ostrożnie zamontuj elementy mocujące i dociśnij listwę drzwiową w punktach mocowania do drzwi, aż zatrzaśnie się na swoim miejscu. Montaż odbywa się w odwrotnej kolejności.

Wyjmowanie i instalacja przodu. podłokietnik

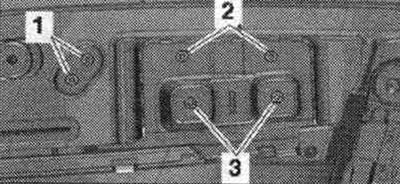

Zdejmij wykończenie drzwi. Odkręcić śruby "1...3" z tyłu wykończenia drzwi.

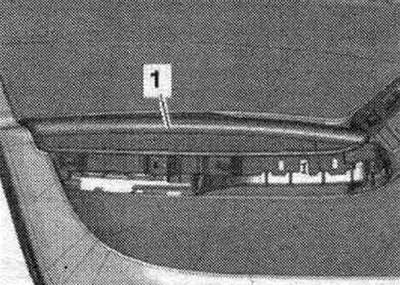

Odkręcić i zdjąć podłokietnik "1" z wykończenia drzwi.

Montaż odbywa się w odwrotnej kolejności.

Demontaż i montaż wewnętrznej klamki drzwi z miejscem montażu przedniego panelu przycisków

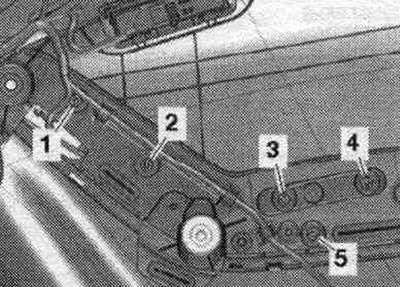

Zdejmij wykończenie drzwi. Zdejmij przedni podłokietnik. Zdejmij panel sterowania podnośnikiem szyby. Zdejmij regulator położenia lusterka zewnętrznego. Odkręcić śruby "1...5" z tyłu wykończenia drzwi.

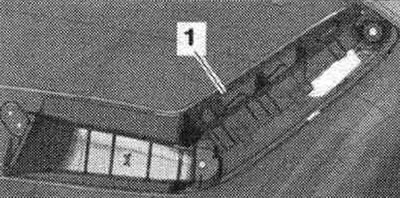

Ostrożnie zdejmij wewnętrzną klamkę drzwi "1" z mocowaniem panelu przycisków z wykończenia drzwi.

Montaż odbywa się w odwrotnej kolejności.

Demontaż i montaż okładziny przycisków "E188"

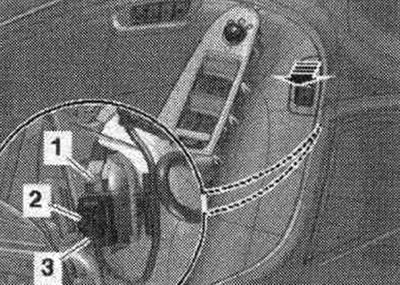

Zdejmij wykończenie drzwi. Odłącz złącze wtykowe "3" od przełącznika zdalnego otwierania bagażnika "E188". Odblokuj zacisk "1" i wysuń osłonę "2" z przełącznikiem zdalnego otwierania bagażnika "E188" z panelu wykończenia drzwi. Wyjmij przełącznik zdalnego otwierania bagażnika "E188" z osłony.

Montaż należy wykonać w odwrotnej kolejności: załóż pokrywę, aż do zatrzaśnięcia.

Wyjmowanie i instalacja mechanizmu klamki wewnętrznej drzwi

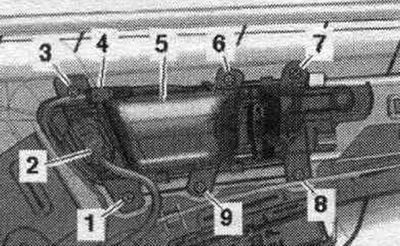

Zdejmij wykończenie drzwi. Wersja z wewnętrznym przyciskiem blokującym: Odłączyć złącze wtykowe "2". Wersja z oświetleniem: Odłączyć złącze wtykowe "4". Odkręcić śruby "1, 3, 6, 7, 8, 9". Wyjmij wewnętrzny mechanizm klamki otwierania drzwi "5" z wykończenia drzwi.

Montaż odbywa się w odwrotnej kolejności.

Demontaż i montaż listwy drzwiowej i ramy okna

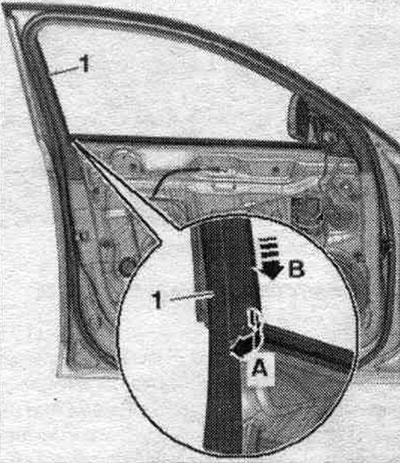

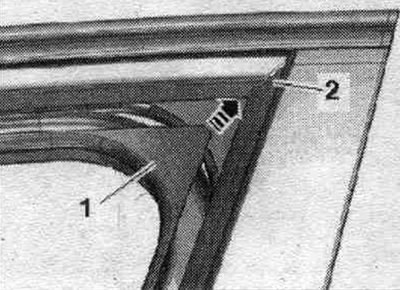

Opuść szybę drzwi. Zdejmij osłonę głośnika wysokotonowego. Opcja z głośnikiem wysokotonowym: usuń głośnik wysokotonowy. Wariant wyposażenia z asystentem pasa ruchu: zdjąć przycisk asystenta pasa ruchu "E530". Ostrożnie podważyć tapicerkę "1" ramy okna za pomocą klina "3409" najpierw u dołu - wewnątrz, następnie ostrożnie odcisnąć wzdłuż uszczelki ramy szyby na całej długości "strzałka A". Jednocześnie zdjąć tapicerkę drzwi i ramy okna w kierunku do dołu i zdjąć z ramy "strzałka B".
