Drzwi wejściowe — zewnętrzna klamka i zamek (Audi A4 B8)

Zewnętrzna klamka i zamek drzwi

Wyjmowanie i instalowanie cylindra zamka

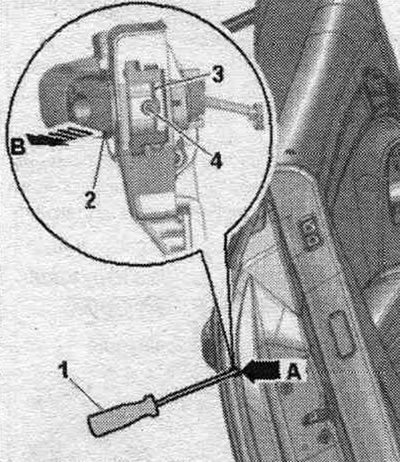

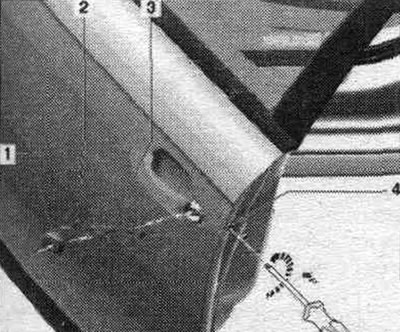

Przesuń uszczelkę drzwi na bok i zdejmij osłonę nad otworem oznaczonym "strzałką A". Całkowicie odkręć śrubę zaciskową "4" za pomocą śrubokręta "1". Wciśnij zatrzask blokujący "3" cylindra zamka do wewnątrz. Wyjmij cylinder zamka "2" z uchwytu "strzałka B". Jeżeli nie można wyjąć cylindra zamka, włóż kluczyk zapłonu do cylindra zamka i wyjmij go, delikatnie przekręcając kluczyk.

Instalacja

Montaż odbywa się w odwrotnej kolejności. Włóż cylinder zamka do wspornika, a następnie sprawdź, czy zamek drzwi otwiera się i zamyka.

Zdejmij nasadkę cylindra zamka

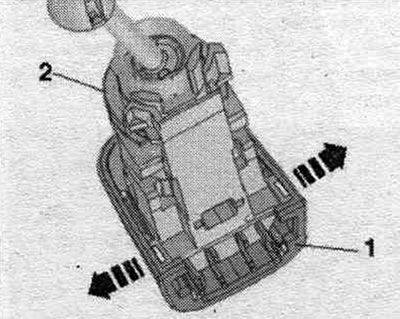

Wyjmij cylinder zamka. Odkręcić zaciski mocujące "strzałki" i zdjąć nasadkę "1" z cylindra zamka "2", w razie potrzeby posłużyć się małym śrubokrętem.

Instalacja

Montaż odbywa się w odwrotnej kolejności. Załóż zaślepkę na cylinder zamka, aż zatrzaśnie się na swoim miejscu.

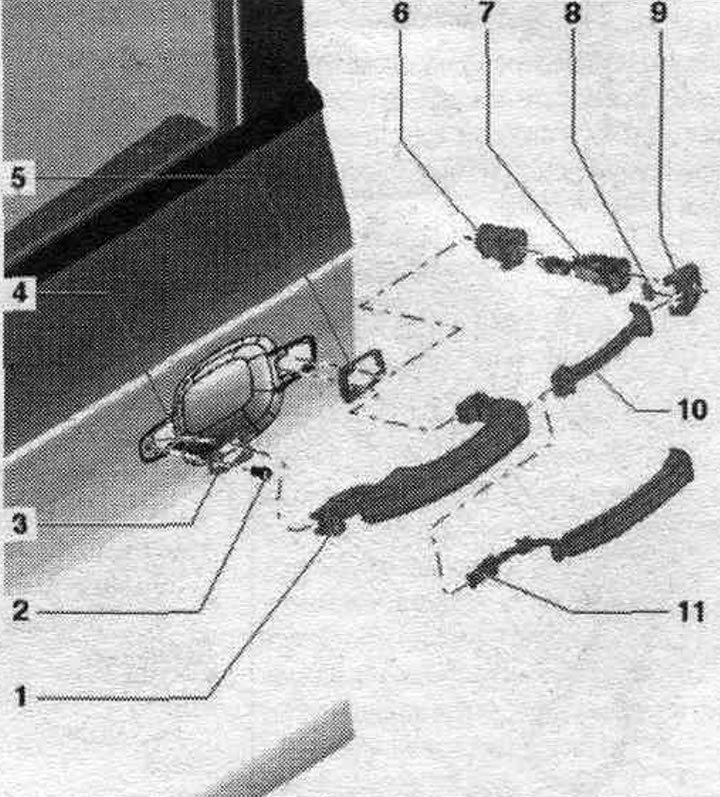

Klamka zewnętrzna

Demontaż i montaż zewnętrznej klamki drzwi

Odsuń uszczelkę drzwi i zdejmij listwę maskującą nad otworem oznaczonym strzałką "A". Całkowicie odkręć śrubę zaciskową "4" za pomocą śrubokręta "1". Pociągnij zewnętrzną klamkę drzwi i przytrzymaj ją w pozycji "Otwarte". Wciśnij wsporniki mocujące wkładkę zamka "3" do wewnątrz; zewnętrzna klamka drzwi zablokuje się w pozycji "Otwarte". Wyjmij wkładkę zamka "2" z uchwytu oznaczonego strzałką "B". Jeśli wkładki zamka nie można wyjąć, włóż kluczyk zapłonu do wkładki zamka i wyjmij ją, delikatnie obracając. Pociągnij zewnętrzną klamkę drzwi "1" w kierunku strzałki. Spowoduje to odłączenie zewnętrznej klamki drzwi od dźwigni napędowej w uchwycie podtrzymującym.

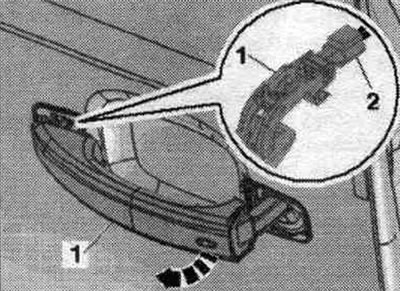

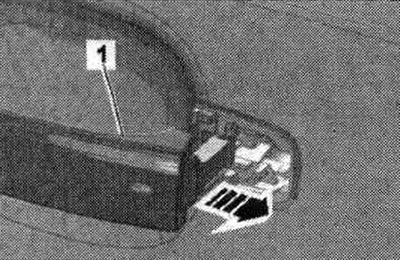

Odchyl zewnętrzną klamkę drzwi "1" na zewnątrz w kierunku "strzałki" i wyjmij ją z uchwytu wspornika. W pojazdach z systemem "Bezkluczykowy dostęp" odłączyć wtyczkę "2" od zewnętrznej klamki drzwi.

Instalacja

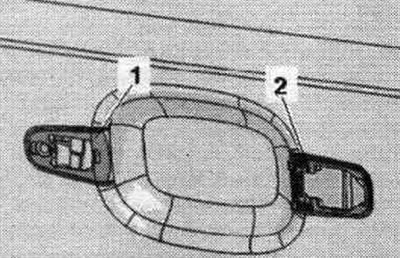

Montaż odbywa się w odwrotnej kolejności. Wymień uszkodzone lub kruche podkładki zewnętrznej klamki drzwi "1" i "2".

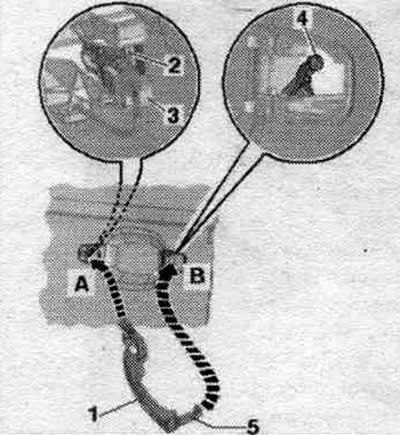

Włożyć zewnętrzną klamkę drzwi "1" "strzałka A", przy czym zewnętrzna klamka drzwi musi wejść w mocowanie "2" na wsporniku "3". Odchylić zewnętrzną klamkę drzwi "1" "w kierunku strzałki B" i wprowadzić zaczep "5" przed dźwignią napędową "4" w wsporniku. Naciśnij zatrzask mocujący cylindra zamka zewnętrznej klamki drzwi. Zamontuj cylinder zamka.

Demontaż i montaż zewnętrznej klamki drzwi

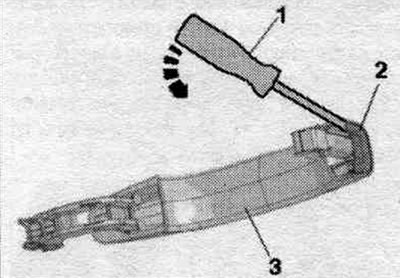

W samochodach bez systemu "Keyless Entry System" zamiast czujnika dotykowego w klamce drzwi montowana jest osłona. Zdejmij zewnętrzną klamkę drzwi. Podważ za pomocą śrubokręta "2" osłonę "1" klamki w miejscu pokazanym na rysunku "Strzałka". Zdejmij osłonę z zewnętrznej klamki "3".

Instalacja

Montaż odbywa się w odwrotnej kolejności. Włóż zewnętrzną osłonę klamki drzwi, aż zatrzaśnie się na swoim miejscu. Zamontuj zewnętrzną klamkę do drzwi. Zamontuj cylinder zamka.

Wyjmowanie i instalowanie czujnika zewnętrznej klamki przednich drzwi "G605"/"G606"

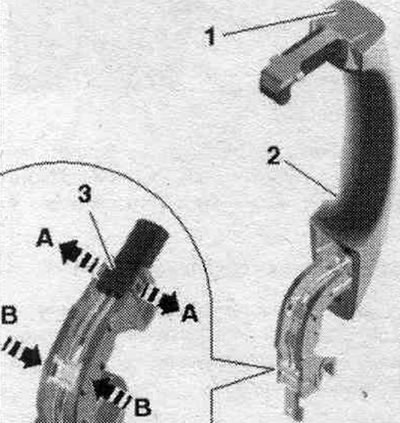

Zdjąć klamkę drzwi "2" z czujnikiem "1".

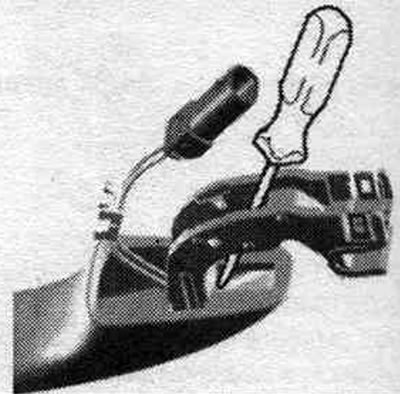

Ostrożnie odkręć zaciski przy strzałkach - A i B - używając małego śrubokręta i wciśnij złącze "3" z przewodami na bok. Umieść śrubokręt przed czujnikiem, jak pokazano na rysunku Przesuń czujnik do przodu, lekko przekręcając śrubokrętem klamkę drzwi. Wyjmij czujnik z klamki drzwi.

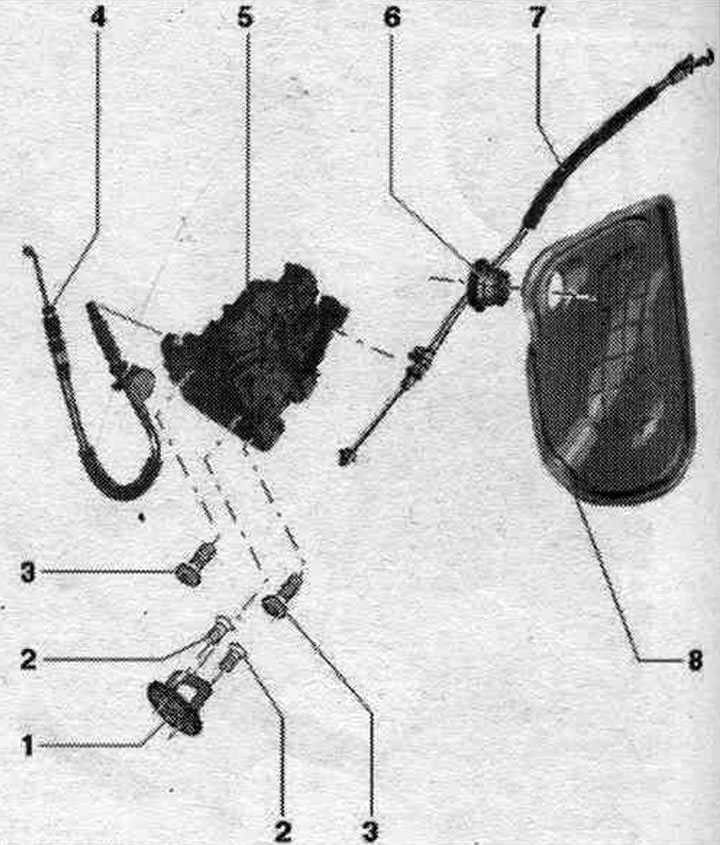

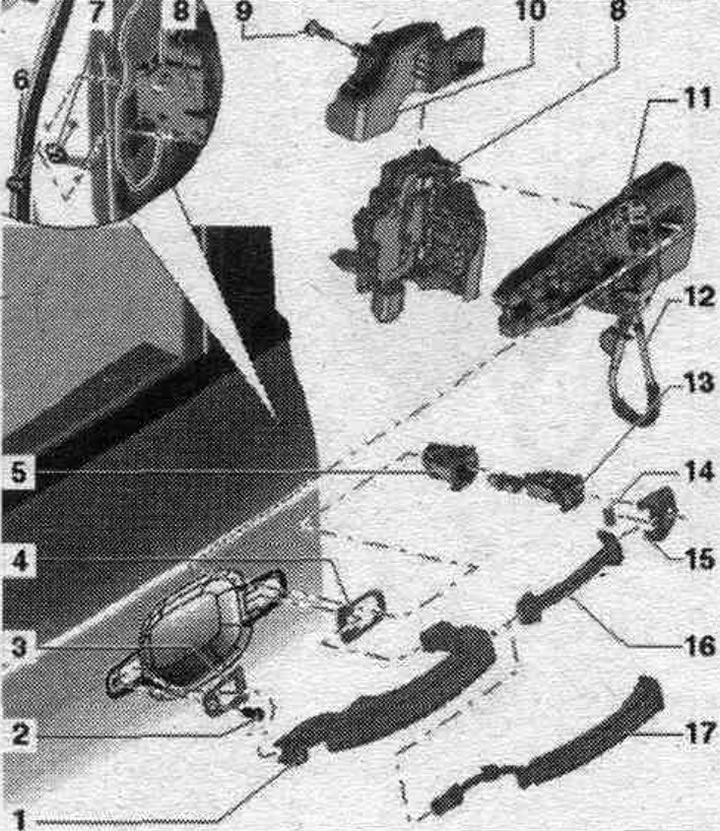

Uchwyt zamka, zamek drzwi, linka napędowa klamki otwierającej drzwi

Wyjmowanie i instalowanie wspornika zamka

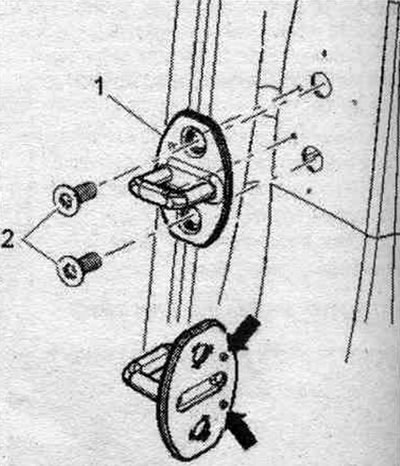

Odkręć śruby "2" i zablokuj wspornik "1".



Montaż odbywa się w odwrotnej kolejności. Wyściółka uchwytu zamka ze stykami "strzałki" musi znajdować się dokładnie w otworze. Po przesunięciu wspornika blokady styki powinny zostać równo przecięte. Podczas montażu nowej części należy usunąć z pojazdu przecięte styki wspornika zamka.

Demontaż i montaż listwy zamka drzwi

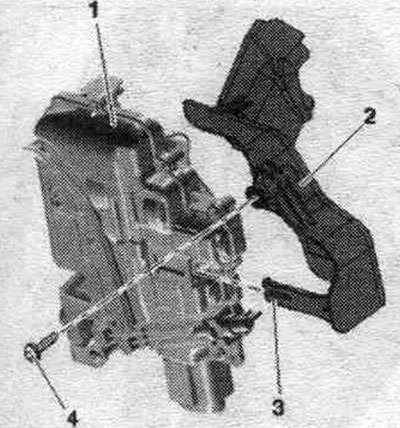

Wyjmij cylinder zamka. Zdejmij wykończenie drzwi. Zdejmij wewnętrzną osłonę panelu drzwi. Odkręć śrubę "4". Ściśnij zamek "3" i przesuń osłonę "2" z powrotem do zamka drzwi "1".

Instalacja

Po zamontowaniu zatrzask "3" powinien wskoczyć w zamek drzwi. Dokręć śrubę "4" do określonego momentu obrotowego. buchnięcia.

Wyjmowanie i instalowanie zamka drzwi

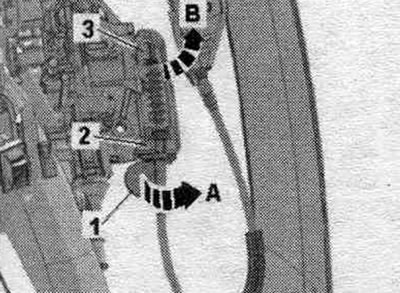

Wyjmij cylinder zamka. Zdejmij wykończenie drzwi. Zdejmij wewnętrzną osłonę panelu drzwi. Zdejmij osłonę zamka drzwi. Obróć linkę napędową na dźwigni "1" o 90° w kierunku strzałki A i wyjmij ją z uchwytu linki "2". Obróć linkę napędową na dźwigni napędu zamka drzwi "3" w kierunku strzałki B. Linka napędowa powinna być wyrównana z otworem w dźwigni napędu. Odłącz linkę napędową od dźwigni napędowej.

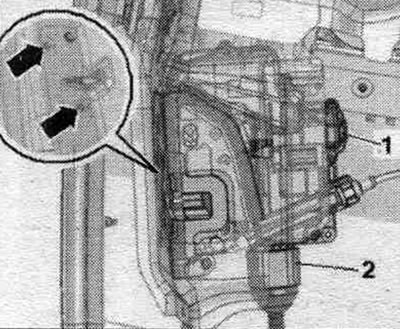

Odkręć śruby ze strzałkami. Zdejmij zamek drzwi "1" i odłącz złącze wtykowe "2".

Instalacja

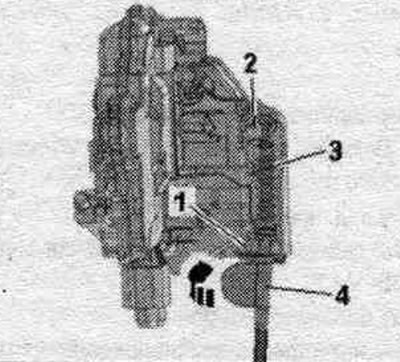

Montaż odbywa się w odwrotnej kolejności. Przełóż linkę napędową "3" przez dźwignię napędową "2" zamka drzwi. Wstaw półoś cięgno w podpórkę "1" i obrócić dźwignię "4" 90° "strzałka". Występ dźwigni musi zatrzasnąć się w prawidłowej pozycji w podporze liny.



Zamontuj listwę zamka drzwi. Zamontuj wewnętrzną osłonę panelu drzwi. Zamontuj listwę drzwiową. Zamontuj cylinder zamka.

Wyjmowanie i instalowanie linki napędu klamki drzwi

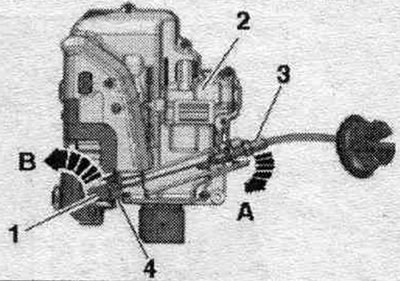

Wyjmij cylinder zamka. Zdejmij wykończenie drzwi. Zdejmij wewnętrzną osłonę panelu drzwi. Zdejmij osłonę zamka drzwi. Odkręć śruby ze strzałkami. Naciśnij zamek drzwi "1" na bok i…. w razie potrzeby odłączyć wtyczkę "2". Odłączyć wał cięgno "3" na podporze linki zamka drzwi "2" "strzałka A". Obrócić sutek "1" na 90° w kierunku strzałki i wyjąć z dźwigni odblokowania "4" klamki drzwi.

Instalacja

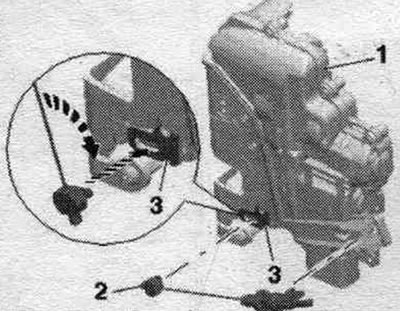

Montaż odbywa się w odwrotnej kolejności. Włożyć końcówkę "2" w dźwignię odblokowującą "3" klamki drzwi "dolna strzałka". Obrócić końcówkę o 90° -górna strzałka- i wcisnąć linkę napędową w podporę linki zamka drzwi "1" do słyszalnego zablokowania. Zamontuj listwę zamka drzwi. Zamontuj wewnętrzną osłonę panelu drzwi. Zamontuj listwę drzwiową. Zamontuj cylinder zamka.

Demontaż i montaż wspornika

Zdejmij wykończenie drzwi. Zdejmij wewnętrzną osłonę panelu drzwi. Obróć linkę napędową na dźwigni "1" o 90° w kierunku strzałki A i wyjmij ją z uchwytu linki "2". Obróć linkę napędową na dźwigni napędu zamka drzwi "3" w kierunku strzałki B. Linka napędowa powinna być wyrównana z otworem w dźwigni napędu.

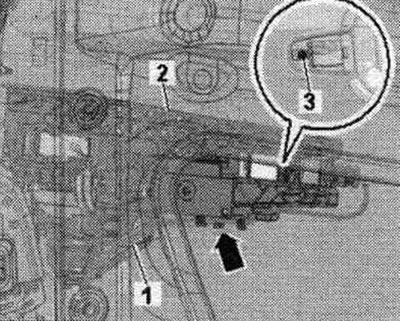

Odłącz linkę napędową od dźwigni napędowej. Zdejmij zewnętrzną klamkę drzwi. Zdejmij osłonę zamka drzwi. Odłączyć (jeśli dostępne) odłącz przewód od wspornika "strzałka". Zwolnij opaskę zaciskową "1" za pomocą dźwigni "80-200". Użyj roztworu mydła, aby ułatwić zdejmowanie. Odkręć śrubę "3" i zdejmij wspornik "2".

Instalacja

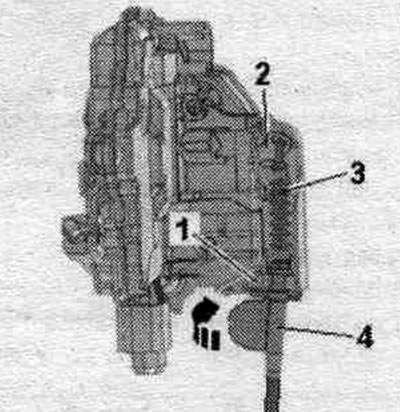

Montaż odbywa się w odwrotnej kolejności. Przełóż linkę napędową "3" przez dźwignię napędową "2" zamka drzwi. Wstaw półoś cięgno w podpórkę "1" i obrócić dźwignię "4" 90° "strzałka". Występ dźwigni musi zatrzasnąć się w prawidłowej pozycji w podporze liny.



Zamontuj listwę zamka drzwi. Zamontuj wewnętrzną osłonę panelu drzwi. Zamontuj listwę drzwiową. Zamontuj zewnętrzną klamkę do drzwi.

Wyjmowanie i instalowanie linki napędu zamka drzwi

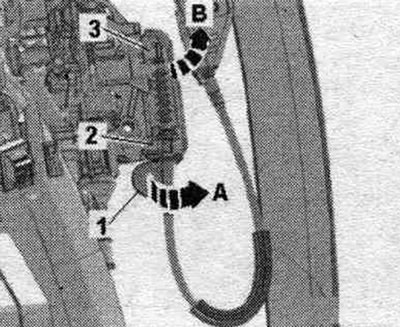

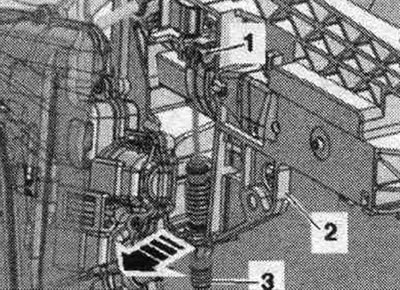

Zdejmij wykończenie drzwi. Zdejmij wewnętrzną osłonę panelu drzwi. Obróć linkę napędową na dźwigni "1" o 90° w kierunku strzałki A i zdejmij wsporniki kabla "2". Obróć linkę napędową na dźwigni napędu zamka drzwi "3" w kierunku strzałki B. Linka napędowa powinna być wyrównana z otworem w dźwigni napędu. Zdjąć wał cięgno "1" z dźwigni napędowej, dla tego wycisnąć podpórkę "3" z mocowania na płytce zawiasu "2" "strzałka". Zdjąć wał napędowy.

Instalacja

Montaż odbywa się w odwrotnej kolejności. Przełóż linkę napędową "3" przez dźwignię napędową "2" zamka drzwi. Wstaw półoś cięgno w podpórkę "1" i obrócić dźwignię "4" 90° "strzałka". Występ dźwigni musi zatrzasnąć się w prawidłowej pozycji w podporze liny. Zamontuj wewnętrzną osłonę panelu drzwi. Zamontuj listwę drzwiową.
